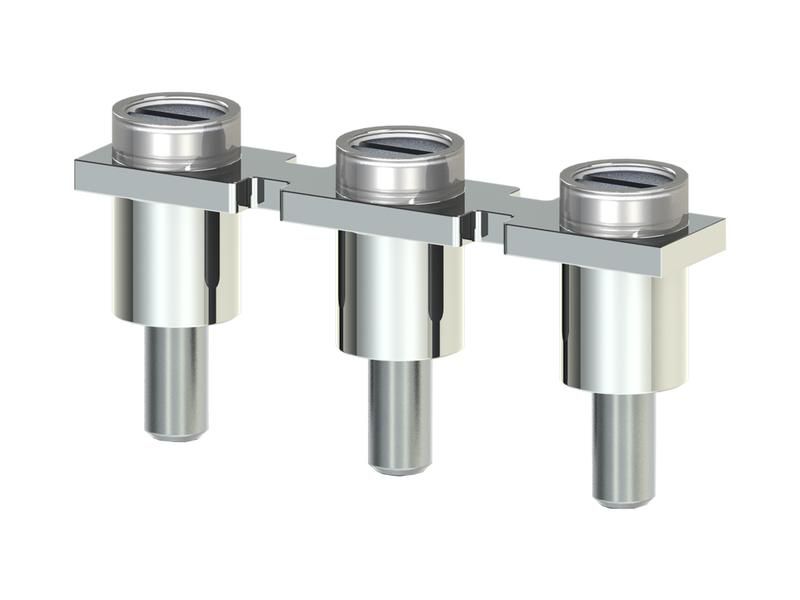

Перемычка для AVK35 3п UK35/3 Klemsan 474173

Перемычка для клеммной колодки 3-полюсная UK35/3 от Klemsan предназначена для соединения трёх соседних контактов на клеммной колоде стандарта UK35, обеспечивая надёжный токопроводящий путь между фазами или цепями без необходимости внешней проводки.

Назначение и область применения

Перемычка 3-полюсная UK35/3 используется для создания последовательного или параллельного соединения трёх выводов на клеммной колодке. Применяется в распределительных щитах, автоматических выключателях, устройствах защиты и управления, где требуется равномерное распределение напряжения или тока между несколькими точками. Подходит для систем освещения, промышленного оборудования и автоматизации.

Технические характеристики

• Число полюсов: 3
• Тип совмещаемой клеммы: UK35
• Максимальный рабочий ток: до 80 А (при условии соответствия нагрузки клеммной колодки)
• Рабочее напряжение: до 690 В переменного тока
• Материал контактной части: медный сплав с никелированием
• Изоляция: самозагасающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка UK35/3 совместима исключительно с клеммными колодками серии UK35 от Klemsan и аналогичными моделями, имеющими одинаковый шаг и форму гнезд. Устанавливается путём вставления в три смежных клеммных зажима - защёлкиваются механически, без инструментов. Для правильного монтажа убедитесь, что все три контакта находятся в одном ряду и имеют одинаковое расположение штырей. Перед установкой отключите питание и проверьте соответствие номеров клемм.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1
• Устойчивость к перегреву: класс изоляции UL94 V-0
• Защита от случайного отключения: фиксация через защёлки, предотвращает выпадение при вибрации

Преимущества

• Обеспечивает одновременное соединение трёх клемм одним элементом - снижает количество проводов и риск ошибок
• Высокая долговечность благодаря антикоррозийному покрытию контактов
• Легко заменить или демонтировать без повреждения клеммной колодки
• Цветовая маркировка позволяет отличить перемычки по числу полюсов при обслуживании

Ограничения применения

• Не для коммутации высоких импульсных токов выше 80 А - возможен нагрев и деформация
• Запрещено использовать с клеммами других серий (например, UK10, UK20) - несоответствие шага вызывает плохой контакт
• Не рекомендовано применение в условиях постоянной влажности без дополнительной герметизации корпуса щита

Примеры использования

• Подключение трёхфазного двигателя к автоматическому выключателю через клеммную колодку UK35
• Создание общей шины питания для нескольких реле в распределительном щите
• Связка входных фаз в системе управления конвейера

Практические советы

• Выбирая перемычку UK35/3, всегда сверьте её с моделью вашей клеммной колодки - даже небольшое различие в форме гнёзд может помешать установке
• Проверяйте плотность посадки после монтажа: слабый контакт вызывает нагрев и выход из строя
• При сборке многоканальных щитов используйте цветовые метки на перемычках - так проще диагностировать цепи при ремонте
• Не применяйте силу при установке - если не встаёт легко, значит, не совпадают типы клемм
