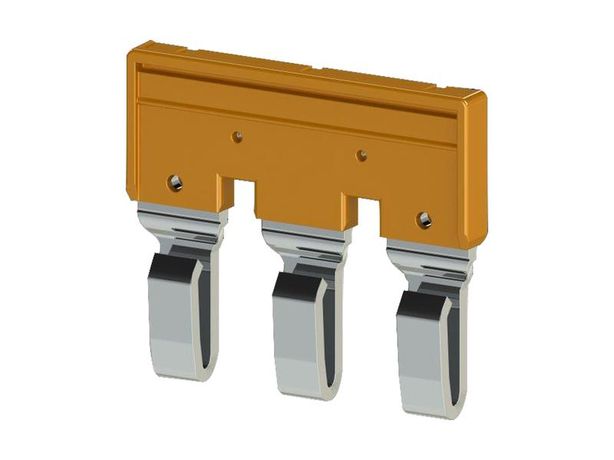

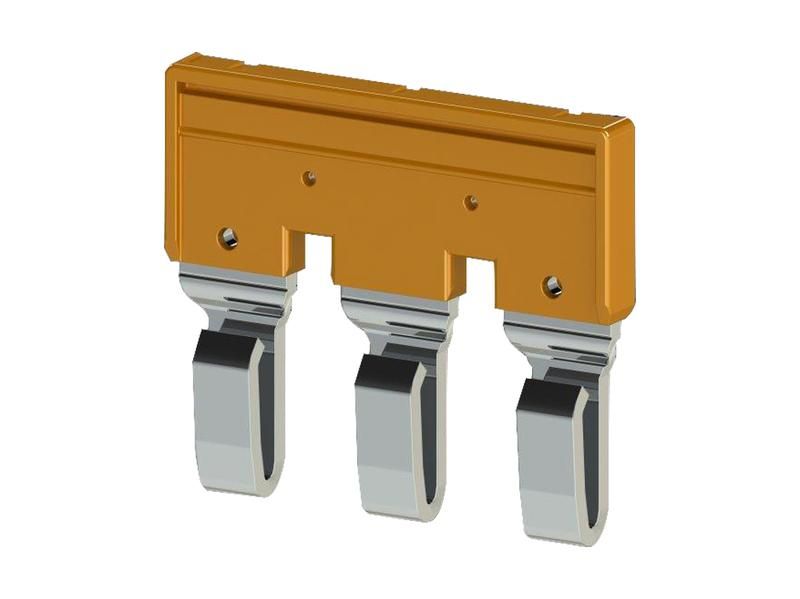

Перемычка для PYK 16 UK 16/3 (PYK UK) Klemsan 470143

Перемычка для клеммной колодки PYK 16 UK обеспечивает надёжное электрическое соединение между соседними контактами в клеммной системе Klemsan. Артикул 470143 - это компактный элемент, предназначенный для быстрого и безопасного монтажа в промышленных распределительных щитах.

Назначение и область применения

Перемычка для клеммной колодки PYK 16 UK используется для создания последовательного соединения между выводами клеммной колодки одного типа - PYK 16 UK. Применяется там, где требуется передача напряжения или тока от одной клеммы к другой без использования внешних проводов. Подходит для установки в силовые и управляющие цепи промышленного оборудования: автоматических линий, станков, систем управления освещением и вентиляцией.

Технические характеристики

• Тип: перемычка для клеммной колодки
• Совместима с: клеммными колодками серии PYK 16 UK
• Максимальный ток: до 16 А (по спецификации колодки PYK 16 UK)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка 470143 совместима исключительно с клеммными колодками PYK 16 UK от Klemsan. Устанавливается путём вставки в защёлки на двух смежных клеммах - без инструментов. Для правильного монтажа важно, чтобы клеммы были плотно закреплены в профиле DIN и находились в одном ряду. Перемычка не подходит для колодок других серий, даже если они имеют похожую форму.

Безопасность и стандарты

Изготовлена из материалов, соответствующих требованиям UL94 V-0 по горючести. Соответствует нормам безопасности IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Напряжение и ток рассчитаны с запасом для работы в условиях промышленной среды.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск перегрева и обрывов
• Фиксируется механически - не выпадает при вибрациях
• Цветовая маркировка позволяет легко определить тип и положение
• Не требует затяжки винтов - экономит время при сборке и обслуживании

Ограничения применения

• Не применяется в цепях постоянного тока выше 300 В - возможна дуга при отключении
• Запрещено использовать с клеммами других производителей, даже при совпадении шага
• Не рекомендуется для частых демонтажей - многократная установка снижает прочность фиксации
• Не предназначен для высокочастотных сигналов - только для мощности и управления

Примеры использования

• Объединение нескольких входов питания в однофазном распределительном щите
• Создание цепи управления для группы реле в пульте автоматизации
• Подключение датчиков температуры в один контур через клеммную колодку
• Альтернатива шлейфовым проводам в местах с ограниченным пространством

Практические советы

• Перед установкой проверьте, что все клеммы в ряду зажаты равномерно - неплотный контакт вызывает нагрев
• Выбирайте перемычку только для соседних контактов - не используйте её для перехода через пропущенные позиции
• При замене повреждённой перемычки всегда выключайте питание - даже при малом токе есть риск поражения
• Храните в оригинальной упаковке - контакты чувствительны к окислению и пыли
• Для больших проектов заказывайте сразу несколько экземпляров - 470143 часто становится дефицитным при масштабной сборке
