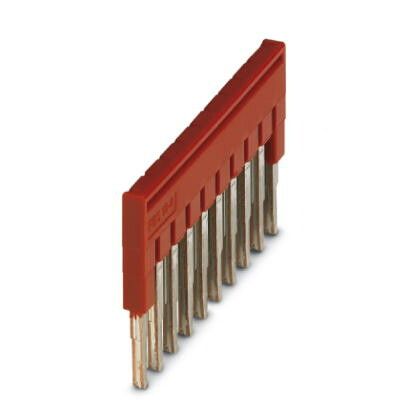

Перемычка FBS 10-4 | 3030158 Phoenix Contact

Перемычка FBS 10-4 от Phoenix Contact предназначена для соединения контактов в клеммных блоках серии FBS 10, обеспечивая надёжный токопроводящий путь без необходимости внешних проводов. Артикул 3030158 - это компактная, одноразовая перемычка, используемая в распределительных щитах и автоматизированных системах.

Назначение и область применения

Перемычка FBS 10-4 используется для создания электрического соединения между соседними контактами в клеммниках серии FBS 10. Применяется там, где требуется упростить wiring - например, при замыкании цепей управления, параллельном подключении сигналов или формировании шин питания внутри щита. Подходит для стационарной установки в промышленной автоматике, на станках, конвейерах и пультах управления.

Технические характеристики

• Тип: жесткая перемычка для клемм FBS 10
• Максимальный ток: до 12 А (по спецификации серии FBS 10)
• Рабочее напряжение: до 400 В переменного тока
• Цвет изоляции: прозрачный
• Шаг контактов: 10 мм
• Количество контактов: 4-позиционная (соединяет 3 промежутка между 4 клеммами)

Совместимость и монтаж

Перемычка FBS 10-4 совместима исключительно с клеммными блоками Phoenix Contact серии FBS 10. Устанавливается путём вставления в гнёзда контактов - фиксируется механически без инструментов. Для правильной установки важно, чтобы клеммы были полностью освобождены от проводов. Перемычка FBS 10-4 не подлежит демонтажу без повреждения - после установки её нельзя использовать повторно.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих устройств в силовых цепях. Материалы изолирующей части - самозатухающий полиамид, что обеспечивает термическую стойкость и безопасную работу при перегрузках.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск ошибок при сборке
• Обеспечивает более плотное и надёжное соединение, чем проводные перемычки
• Защищённая конструкция предотвращает случайное отключение или короткое замыкание
• Прозрачная изоляция позволяет визуально контролировать наличие установленной перемычки

Ограничения применения

• Не применяется вне клеммных блоков FBS 10 - несовместима с другими сериями (например, FBS 5, FBS 15)
• Не предназначена для частых перестановок - после установки не подлежит повторному использованию
• Не рекомендуется для высокочастотных или импульсных цепей без проверки допустимой индуктивности
• Не работает в условиях постоянного механического воздействия - возможна деформация при вибрации, если клемма плохо закреплена

Примеры использования

• Замыкание трёх последовательных входов PLC для объединения сигнала с нескольких датчиков
• Создание общей шины 24 В постоянного тока между четырьмя клеммами в распределительной коробке
• Подключение заземления через несколько точек в одном ряду клемм

Практические советы

• Выбирайте перемычку FBS 10-4 только для клемм с шагом 10 мм - другие шаги требуют других моделей
• Перед установкой убедитесь, что все клеммы свободны - даже один провод помешает полноценной посадке
• Не пытайтесь вынуть перемычку плоскогубцами - она сломается; вместо этого замените всю секцию клеммника
• Для временных тестов лучше использовать многоразовые перемычки - FBS 10-4 рассчитана на постоянную установку
