Перемычка FBS 3-5 | 3030174 Phoenix Contact

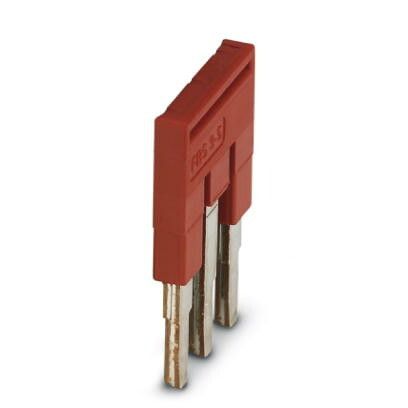

Перемычка штекерная FBS 3-5 от Phoenix Contact - это изолированный поперечный соединитель для быстрого и надёжного шунтирования трёх соседних клемм в DIN-рейке. Артикул 3030174 подходит для монтажа в распределительных щитах, где требуется минимизация проводки между контактами.

Назначение и область применения

Перемычка штекерная FBS 3-5 используется для создания электрического соединения между тремя последовательными клеммами в клеммниках серии FBS. Применяется там, где нужно передать одинаковый потенциал на несколько точек - например, при подключении нескольких входов одного сигнала, питания цепей управления или заземления. Подходит для установки в автоматических выключателях, реле, клеммных колодках и других устройствах с интерфейсом FBS.

Технические характеристики

• Номинальный ток: 24 А - способна безопасно проводить нагрузку до этого значения при нормальных условиях эксплуатации;
• Количество шунтированных клемм: 3 - соединяет три контакта за одну операцию;
• Размер модуля: 5,2 мм - соответствует шагу клемм FBS, позволяет плотную укладку в ряд;
• Изоляция: да - корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние фазы или клеммы;
• Способ монтажа: втычной - просто вставляется в клемму без инструментов;
• Цвет: красный - визуально отличает перемычку от других типов, упрощает диагностику и обслуживание.

Совместимость и монтаж

Перемычка штекерная FBS 3-5 совместима только с клеммниками серии FBS от Phoenix Contact. Устанавливается путём введения её штыревых контактов в три смежные клеммы. Монтаж выполняется рукой - усилие минимальное, фиксация происходит за счёт упругих контактов внутри клеммы. Перед установкой проверьте, что клемма имеет подходящий шаг (5,2 мм) и предназначена для втычных перемычек. Не используйте с другими сериями (например, TB, STB, KF), так как форма и размеры несовместимы.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями безопасности для электроустановок низкого напряжения. Изоляционный материал обеспечивает защиту от случайного прикосновения к токоведущим частям. Номинальный ток 24 А соответствует классу защиты, допускающему применение в промышленных системах управления. Сертифицирована для работы в рамках IEC 60947-7-1.

Преимущества

• Ускоряет сборку - вместо трёх отдельных проводов одна перемычка;
• Меньше точек соединения - снижает вероятность окисления и перегрева;
• Защита от ошибочного подключения - цвет и форма предотвращают установку в неверные клеммы;
• Не требует инструментов - удобно при ремонте и модификации схемы на месте.

Ограничения применения

• Подходит только для постоянного тока и переменного тока до 24 А - не использовать для высоких импульсных нагрузок без проверки;
• Не предназначен для внешней среды - не имеет защиты IP, применяется только внутри закрытых щитов;
• Запрещено использовать с клеммами, имеющими механический зажим (винтовые), только с втычными контактами FBS;
• Не рекомендуется многократно извлекать и вставлять - после 5–7 циклов возможна потеря контакта.

Примеры использования

• Шунтирование трёх входов датчика в PLC-модуле;
• Объединение нулевых проводников в распределительной коробке;
• Подключение параллельных катушек реле или магнитных пускателей;
• Создание общей точки питания для группы маломощных устройств.

Практические советы

• Выбирая перемычку, всегда сверьте номер артикула 3030174 с каталогом Phoenix Contact - другие модели имеют другую ширину или количество контактов;
• При групповой установке нескольких перемычек следите, чтобы они не перекрывали друг друга - сохраняйте свободный доступ для тестирования;
• Проверяйте целостность контактов после монтажа: слабый контакт может вызвать нагрев даже при номинальном токе;
• Для сервисных работ используйте специальный извлечатель FBS - он предотвратит повреждение клемм при демонтаже.
