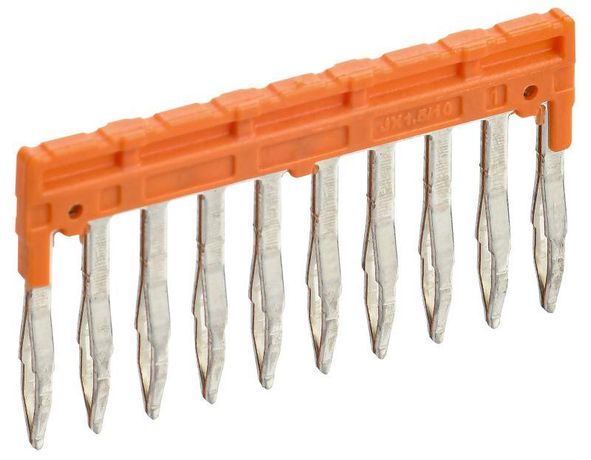

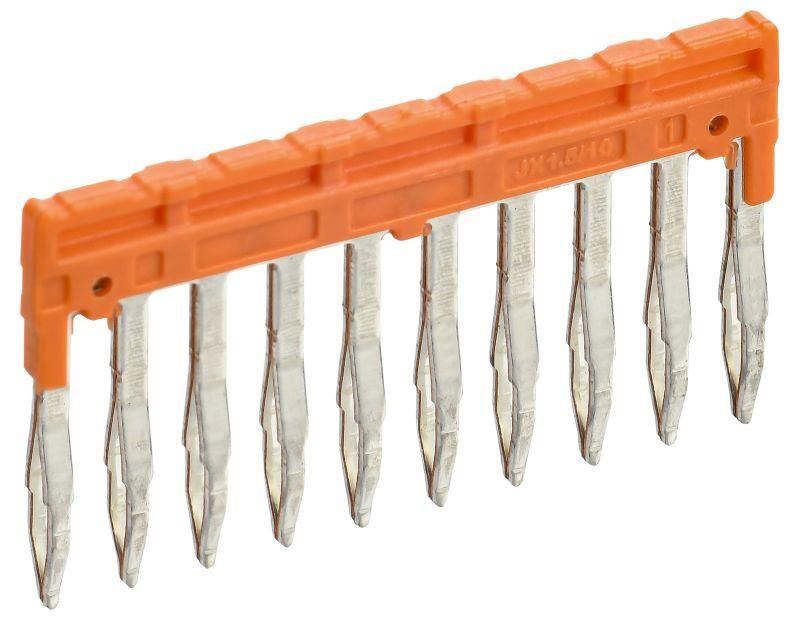

Перемычка гребенчатая для колодки клеммной CP 1,5мм2 10PIN IEK - YCT20-00-K03-001-EC-10P

Перемычка гребенчатая для клеммной колодки CP 1,5 мм2 10PIN от IEK позволяет быстро соединить несколько клемм в одной колодке, ускоряя монтаж и снижая количество проводов. Артикул yct20-00-k03-001-ec-10p рассчитана на работу с клеммами CP и подходит для распределительных щитов, автоматических систем управления и промышленного оборудования.

Назначение и область применения

Перемычка гребенчатая для клеммной колодки CP 1,5 мм2 10PIN используется для создания электрических связей между соседними клеммами в клеммных колодках серии CP. Она заменяет отдельные провода, позволяя соединить до 10 контактов за один шаг. Применяется в силовых и слаботочных цепях: в распределительных щитах, пультах управления, станциях автоматизации, конвейерах и других устройствах, где требуется надёжное и компактное соединение нескольких точек одного потенциала.

Технические характеристики

• Тип изделия: Перемычка гребенчатая, втычного типа
• Сечение проводника: 1,5 мм2 (соответствует клеммным колодкам CP)
• Номинальный ток: 15 А
• Номинальное напряжение: 800 В
• Количество контактов: 10 PIN (соединяет 10 клемм)
• Количество перемычек в комплекте: 2 шт
• Материал контактов: Латунь с никелевым покрытием
• Материал корпуса: Самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка gребенчатая для клеммной колодки CP 1,5 мм2 10PIN совместима исключительно с клеммными колодками серии CP от IEK. Монтаж выполняется путём вставки в клеммы - никаких инструментов не требуется. Каждый контакт фиксируется механически, обеспечивая надёжный контакт без люфта. Установка возможна только на клеммах с шагом 5,0 мм. Не применяйте с другими сериями (например, KF, KE, KS) - несовместимость по форме и размеру контактов.

Безопасность и стандарты

Перемычка соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Материал корпуса имеет класс самозатухаемости UL94 V-0 - предотвращает распространение пламени. Номинальное напряжение 800 В обеспечивает безопасную работу в сетях до 690 В переменного тока, что покрывает большинство промышленных применений.

Преимущества

• Ускоряет монтаж: вместо 9 отдельных проводов - одна перемычка
• Снижает риск ошибок: минимизирует количество соединений
• Улучшает внешний вид: компактная конструкция без лишних проводов
• Высокая надёжность: металлические контакты обеспечивают низкое переходное сопротивление
• Легко демонтировать: вытягивается рукой без повреждения клемм

Ограничения применения

• Не предназначена для переменного тока выше 15 А - перегрузка вызовет нагрев и выход из строя
• Работает только с клеммами CP; не подходит для клемм других производителей
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Запрещено применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям

Примеры использования

• Объединение фаз L1 во всех 10 клеммах в распределительном щите
• Создание общей точки заземления PE на группе клемм
• Подключение сигнала “вкл” ко всем реле в одном ряду
• Связь входов PLC в модуле дискретного ввода

Практические советы

• Проверьте перед установкой, чтобы все клеммы были свободны и не имели следов деформации
• При использовании в щитах с высокой плотностью компоновки - убедитесь, что перемычка не задевает соседние элементы
• Для удобства монтажа используйте обе перемычки из комплекта: одну для основной группы, вторую - как запасную или для параллельного соединения
• Не пытайтесь переустанавливать перемычку более трёх раз - это снижает надёжность контактов
• Артикул yct20-00-k03-001-ec-10p - единственный вариант для 10-контактных клемм CP; другие номера подходят для 2–8 контактов
