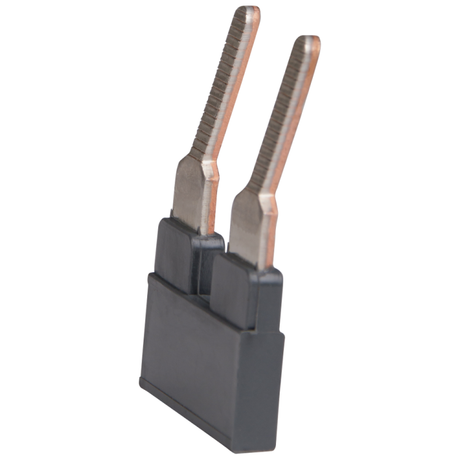

Перемычка гребенчатая OptiClip INB-2-15 | 249904 КЭАЗ

Перемычка гребенчатая OptiClip INB-2-15 — это вставной аксессуар для соединения двух винтовых клемм на DIN-рейке, предназначенный для надежного распределения тока до 125 А в распределительных щитах. Произведена КЭАЗ, соответствует требованиям ТР ТС 004/2011.

Назначение и область применения

Перемычка гребенчатая OptiClip INB-2-15 используется для создания параллельного электрического соединения между двумя соседними винтовыми клеммами. Применяется в автоматических выключателях, УЗО, контакторах и других устройствах, установленных на DIN-рейке. Подходит для сборки силовых цепей в промышленных и коммунальных щитах, где требуется быстрое и безопасное шунтирование фаз или нулей.

Технические характеристики

• Номинальный ток: 125 А — способна передавать значительную нагрузку без перегрева;
• Номинальное напряжение: 1000 В — рассчитана на работу в высоковольтных системах до 1 кВ;
• Размер модуля: 15 мм — занимает один стандартный модуль на DIN-рейке, что позволяет компактно размещать несколько элементов;
• Количество шунтированных клемм: 2 — соединяет только две точки, идеально для последовательного подключения двух устройств;
• Изоляция: да — корпус изолирован, исключает случайные замыкания на соседние элементы;
• Цвет: серый — стандартизированный цвет для промышленных компонентов, упрощает визуальное различение;
• Способ монтажа: винтовой — фиксируется путём затяжки винтов на клеммах, не требует пайки или сварки;
• Тип изделия: аксессуар для клемм винтовых — совместим с большинством винтовых клеммных блоков;
• Нормативный документ: ТР ТС 004/2011 — соответствие техническому регламенту ЕАЭС на безопасность оборудования низкого напряжения.

Совместимость и монтаж

Перемычка OptiClip INB-2-15 совместима с винтовыми клеммами, имеющими шаг 15 мм и подходящую ширину зажима. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Освободить два смежных винта на клеммах;
• Вставить перемычку в клеммы так, чтобы металлические контакты плотно вошли в зажимы;
• Затянуть винты моментом, рекомендованным производителем клемм (обычно 0,8–1,2 Н·м);
• Убедиться, что перемычка не задевает соседние элементы и не выпирает за пределы DIN-рейки.

Не используйте с клеммами, имеющими другой шаг (например, 10 мм или 22,5 мм) — это повредит контакт и вызовет нагрев.

Безопасность и стандарты

Перемычка OptiClip INB-2-15 соответствует ТР ТС 004/2011, что гарантирует её безопасность при использовании в сетях до 1000 В переменного тока. Изолированный корпус снижает риск поражения током и короткого замыкания. Материалы устойчивы к воздействию температур от -25°C до +70°C, что обеспечивает стабильную работу в условиях промышленных помещений.

Преимущества

• Надёжный контакт благодаря жесткой металлической пластине внутри изоляции — минимизирует переходное сопротивление;
• Монтаж без инструментов кроме отвертки — экономит время при сборке и обслуживании;
• Защита от случайного касания — изоляция покрывает все токоведущие части, кроме точек подключения;
• Стандартный форм-фактор — легко заменяется аналогичными изделиями от других производителей при необходимости;
• Производится КЭАЗ — известным российским производителем с проверенной качественной базой.

Ограничения применения

• Не предназначен для работы с постоянным током выше 1000 В — только для переменного тока;
• Не допускается использование в средах с повышенной влажностью без защиты IP65+ — сама перемычка не имеет степени защиты, зависит от корпуса щита;
• Не подходит для многократного демонтажа — частые операции затяжки/ослабления винтов могут деформировать контактные площадки;
• Не применяется для соединения более чем двух клемм — для трёх и более нужна другая гребёнка (например, INB-3-15).

Примеры использования

• Шунтирование входных фаз нескольких автоматических выключателей в одном ряду;
• Объединение нулевых проводников в группе УЗО;
• Подключение питания к нескольким контакторам в панели управления станком;
• Создание распределительной шины в щите освещения с несколькими группами.

Практические советы

• Проверьте посадочную ширину клемм — она должна точно соответствовать 15 мм; если слишком узкая — перемычка не войдёт, если слишком широкая — будет болтаться и греться;
• Не затягивайте винты с усилием больше рекомендованного — это может сломать пластиковую основу;
• При сборке щита располагайте перемычки в одной плоскости — так проще контролировать целостность цепи и легче диагностировать отказ;
• Для больших проектов закупайте запасные экземпляры — они часто используются в массовой сборке и могут потребоваться при замене поврежденных элементов;
• Артикул 249904 — это официальный номер КЭАЗ, который можно использовать для заказа запчастей и технической поддержки.
