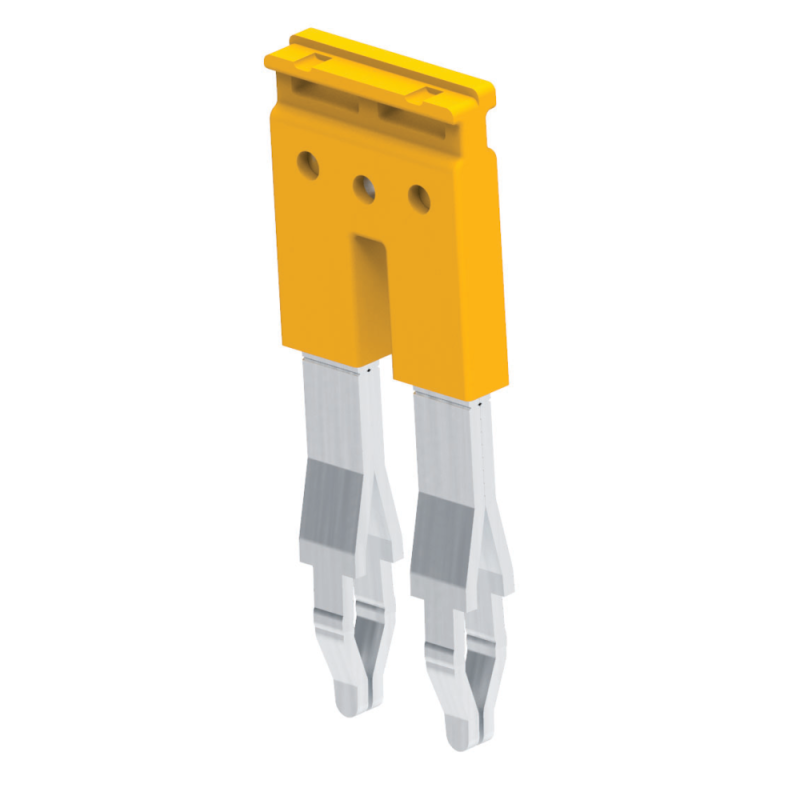

Перемычка гребенчатая 2 полюса OptiClip JX4 для пруж. клемм сечением 4 кв.мм - 289738 КЭАЗ

Перемычка гребенчатая 2 полюса OptiClip JX4 для пружинных клемм сечением 4 кв.мм КЭАЗ - компактное решение для быстрого и надёжного соединения двух соседних клемм в распределительном щите. Применяется в системах автоматизации, силовой коммутации и управления оборудованием, где важна скорость монтажа и устойчивость контакта.

Назначение и область применения

Перемычка гребенчатая 2 полюса OptiClip JX4 для пружинных клемм сечением 4 кв.мм КЭАЗ предназначена для создания параллельных соединений между двумя близлежащими зажимами на пружинных клеммах серии OptiClip. Подходит для установки в щитах с автоматическими выключателями, УЗО, реле и другими устройствами, использующими пружинные клеммы с захватом провода до 4 кв.мм. Обеспечивает равномерную передачу тока без необходимости скручивания или пайки проводов.

Технические характеристики

• Тип изделия: гребенчатая перемычка
• Количество полюсов: 2
• Номинальный ток: 32 А
• Сечение провода: 4 кв.мм
• Способ монтажа: втычной - вставляется прямо в клемму без инструментов
• Материал: медь с оловянным покрытием
• Размер модуля: не определён - не требует места по ширине DIN-рейки

Совместимость и монтаж

Перемычка гребенчатая 2 полюса OptiClip JX4 для пружинных клемм сечением 4 кв.мм КЭАЗ совместима исключительно с пружинными клеммами OptiClip, выпускаемыми КЭАЗ. Для монтажа достаточно вставить её в два смежных зажима до характерного щелчка. Никаких инструментов не требуется. Перемычка фиксируется механически - контакт сохраняется даже при вибрациях. Можно использовать для последовательного соединения нескольких клемм, если есть необходимость в цепочке из трёх и более точек - тогда применяются другие варианты (3–10 полюсов).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в условиях промышленного оборудования. Медная основа с оловянным покрытием предотвращает окисление и обеспечивает долговременную проводимость. Отсутствие открытых токоведущих частей снижает риск случайного замыкания. Не имеет сертификации IP - предназначен для внутренней установки в закрытых щитах.

Преимущества

• Ускоряет сборку щита - вместо шести проводов используется одна перемычка
• Обеспечивает одинаковое качество контакта во всех точках соединения
• Не требует затяжки винтов - исключает человеческий фактор при монтаже
• Легко демонтировать - просто вынимается, не повреждая клеммы
• Полюса можно удалить - позволяет адаптировать перемычку под нужное количество клемм

Ограничения применения

• Подходит только для клемм OptiClip сечением 4 кв.мм - не совместима с клеммами других производителей или типов (винтовые, push-in без пружины)
• Не рассчитана на работу вне закрытых щитов - не защищена от влаги, пыли, перепадов температур
• Максимальный ток 32 А - нельзя применять в цепях выше этого значения
• Не рекомендуется для многократного вставления/извлечения - после 3–5 операций возможна потеря плотности контакта

Примеры использования

• Связка двух автоматических выключателей в одном ряду для питания группы освещения
• Объединение выходов нескольких УЗО для контроля одной линии
• Формирование общей шины напряжения в распределительном щите с использованием нескольких перемычек
• Подключение терморегуляторов, реле времени и контроллеров в системах HVAC

Практические советы

• Перед установкой проверьте, что все клеммы свободны и не имеют повреждений - грязь или деформация могут нарушить контакт
• Если вам нужны три или больше клемм - выбирайте 3-, 4- или 5-полюсные версии, а не комбинируйте две 2-полюсные - это увеличивает риск плохого контакта
• При необходимости убрать лишний полюс - используйте плоскогубцы с острыми краями, чтобы аккуратно сломать перемычку между полюсами - не резать, не пилить
• Учитывайте посадочный шаг: перемычка рассчитана на стандартный интервал между клеммами OptiClip - 17,5 мм
• Для обслуживания - всегда отключайте питание перед извлечением перемычки; она не является изолированным элементом
