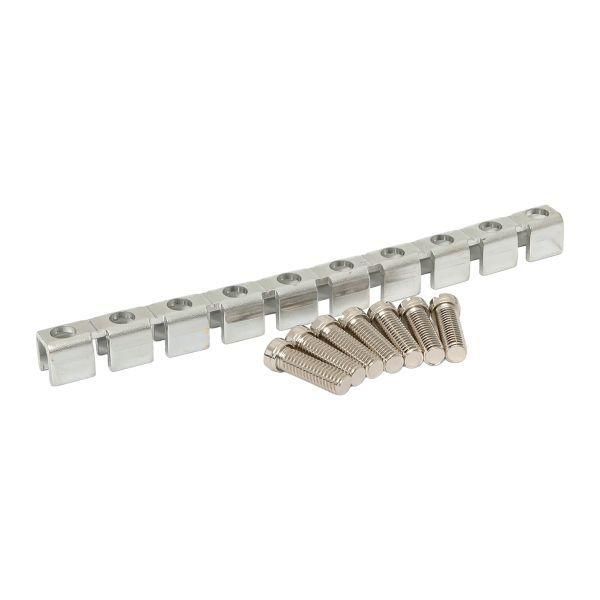

Перемычка тип 10PIN для UT 35кв.мм (уп.10шт) EKF scr-ut-jum-35

Перемычка тип 10PIN для UT 35 кв.мм EKF - это поперечный соединитель для клеммных колодок серии UT, предназначенный для быстрого и надёжного соединения десяти полюсов в одном ряду. Артикул scr-ut-jum-35 обеспечивает совместимость с проводниками сечением до 35 мм2 и рассчитана на работу в распределительных щитах с напряжением до 800 В.

Назначение и область применения

Перемычка тип 10PIN для UT 35 кв.мм EKF используется для создания электрических связей между соседними клеммами в одной колодке серии UT. Применяется в электрических щитах, где требуется равномерное распределение тока между несколькими цепями - например, при подключении автоматических выключателей, УЗО, контакторов или тепловых реле. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и объектов ЖКХ.

Технические характеристики

• Количество полюсов: 10 - позволяет соединить сразу десять клемм в один потенциал
• Номинальный ток: 125 А - выдерживает высокую нагрузку без перегрева
• Тип изделия: клеммная колодка - не является самостоятельным устройством, работает только с клеммными колодками серии UT
• Тип соединителя: поперечный - соединяет клеммы вдоль ряда, а не вдоль рейки
• Способ монтажа: винтовой - фиксируется путём затяжки винта в каждую клемму
• Максимальное сечение провода: 35 мм2 - соответствует габаритам клемм серии UT
• Рабочее напряжение: до 800 В переменного тока, 50 Гц
• Материал корпуса: цветной пожаростойкий полиамид - устойчив к нагреву, не трескается и не высыхает

Совместимость и монтаж

Перемычка тип 10PIN для UT 35 кв.мм EKF совместима **только** с клеммными колодками серии UT от EKF. Она не подходит для других серий, даже если они имеют аналогичную форму. Монтаж выполняется вручную: перемычка вставляется в клеммы, после чего каждый контакт зажимается винтом. Для правильного подключения важно, чтобы все клеммы были освобождены от проводов перед установкой перемычки. После монтажа проверьте плотность затяжки каждого винта - слабый контакт вызывает перегрев.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям пожарной безопасности (самозатухающий полиамид). Соответствует нормам для работы в сетях переменного тока до 800 В. Серия UT прошла испытания на термическую стойкость и механическую прочность, что гарантирует безопасную эксплуатацию в условиях повышенной нагрузки.

Преимущества

• Ускоряет сборку щита - вместо прокладки множества перемычек между клеммами достаточно одной компактной шины
• Обеспечивает однородный потенциал по всем 10 точкам - снижает риск возникновения переходных сопротивлений
• Не требует дополнительных инструментов - монтируется обычной отвёрткой
• Высокая долговечность благодаря материалу корпуса - не деформируется при температурных колебаниях

Ограничения применения

• Подходит **только** для клеммных колодок серии UT - не совместима с другими брендами или сериями, даже с похожим шагом
• Не предназначен для постоянного подключения/отключения - служит для стационарного соединения
• Не рекомендуется использовать в цепях постоянного тока выше 48 В - спецификация рассчитана на переменный ток 50 Гц
• Не применяется в средах с агрессивными химическими веществами - хотя материал устойчив, он не защищён от растворителей и масел

Примеры использования

• Создание общей шины нулевого провода (N) в распределительном щите - соединение всех нулевых клемм через одну перемычку
• Распределение фазы L между несколькими автоматами в одном ряду
• Подключение нескольких входных сигналов к одному контроллеру в системе автоматизации
• Формирование группового питания для группы контакторов в панелях управления станками

Практические советы

• Перед установкой перемычки всегда отключайте питание - даже если клеммы кажутся свободными, возможна остаточная зарядка
• Проверяйте соответствие сечения проводов: если используете провод больше 35 мм2 - он не войдёт в клемму, и перемычка не будет работать
• Не затягивайте винты слишком сильно - это повредит резьбу внутри клеммы и сделает её негодной для будущих подключений
• При замене одного автомата в ряду - не забудьте снять перемычку, иначе можно случайно отключить всю группу
• Храните перемычки в оригинальной упаковке - они легко ломаются при механическом воздействии
