Перемычка тип 10PIN для UT 16 мм2| scr-ut-jum-16 | EKF

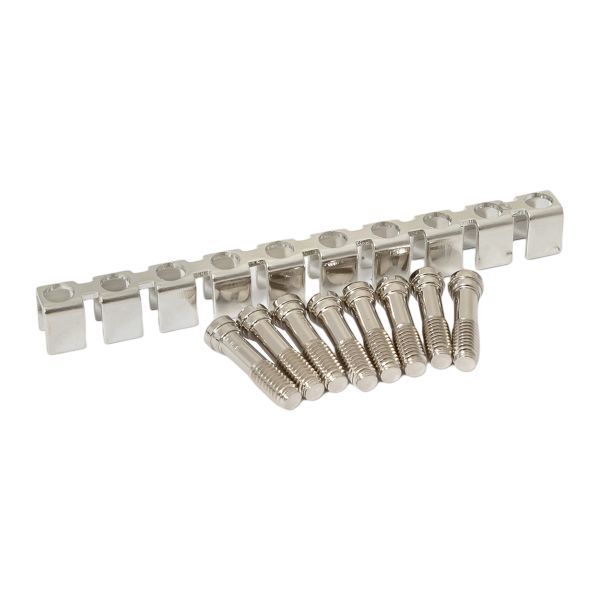

Перемычка тип 10PIN для UT 16 кв.мм EKF - это соединительный элемент для клеммных колодок серии UT, предназначенный для быстрого и надёжного электрического соединения нескольких контактов в одном ряду. Применяется в щитах автоматизации и распределительных устройствах, где требуется минимизация числа проводов между соседними клеммами.

Назначение и область применения

Перемычка тип 10PIN для UT 16 кв.мм EKF используется для параллельного соединения соседних клемм в клеммных колодках серии UT. Она позволяет передавать ток между контактами без прокладки отдельных проводов, что ускоряет сборку щита и снижает риск ошибок при монтаже. Подходит для установки в электрических шкафах управления, автоматике оборудования, системах освещения и промышленной автоматизации.

Технические характеристики

• Тип: перемычка для клеммных колодок UT
• Количество контактов: 10 PIN (10-позиционная)
• Рабочее сечение провода: до 16 мм2
• Максимальное напряжение: 800 В переменного тока
• Частота: 50 Гц
• Материал корпуса: пожаростойкий цветной полиамид
• Условия эксплуатации: внутренние помещения, на DIN-рейке

Совместимость и монтаж

Перемычка тип 10PIN для UT 16 кв.мм EKF совместима только с клеммными колодками серии UT от EKF, имеющими шаг 5,08 мм и зажимы для проводов сечением до 16 мм2. Устанавливается путём вставки в верхнюю часть клеммы - фиксируется механически, без инструментов. Для правильного подключения проверьте соответствие номера контакта на колодке и положении перемычки. Не используйте с другими сериями клемм - даже при внешнем сходстве возможна некорректная посадка и потеря контакта.

Безопасность и стандарты

Изготовлена из самозатухающего полиамида, соответствует требованиям к пожаробезопасности. Работает в пределах допустимых значений напряжения и температур, указанных производителем. Соответствует общим нормам безопасности для компонентов, установленных на DIN-рейку в соответствии с IEC 60947-7-1.

Преимущества

• Устраняет необходимость в дополнительных перемычках из провода - экономит время и материал при монтаже.
• Обеспечивает более надёжный контакт, чем скрутки или жилы проводов.
• Не требует затяжки винтов - просто вставляется и защёлкивается.
• Выдерживает высокую плотность монтажа благодаря компактному формату.
• Стойкая к перегреву и старению конструкция - срок службы совпадает со сроком службы клеммной колодки.

Ограничения применения

• Подходит только для клемм серии UT - несовместима с другими брендами или моделями (например, WAGO, Phoenix Contact).
• Не предназначен для работы с постоянным током выше 800 В - использование вне этих параметров недопустимо.
• Запрещено использовать в условиях повышенной влажности, открытых площадках или на улице - не имеет защиты IP.
• Не рекомендуется для многократного демонтажа - после нескольких извлечений возможно ослабление фиксации.

Примеры использования

• Создание группового питания для нескольких автоматических выключателей в одном ряду.
• Соединение входных фаз в распределительном щите для однофазной нагрузки.
• Объединение сигналов датчиков в контроллере PLC, когда несколько устройств работают от одного источника.
• Формирование общей нулевой шины внутри щита через последовательную связь клемм.

Практические советы

• Выбирайте перемычку типа 10PIN только тогда, когда вам нужно соединить ровно 10 соседних клемм - меньшее количество лучше соединять отдельными короткими перемычками.
• Перед установкой убедитесь, что все клеммы свободны и не имеют повреждённых зажимов - деформированные контакты не обеспечат надёжный контакт.
• Не применяйте силу при вставке - если перемычка не встаёт легко, проверьте ориентацию и совпадение пазов.
• При замене клеммной колодки всегда снимайте перемычку перед отсоединением проводов - так вы избежите случайного обрыва цепи.
• Храните запасные перемычки в оригинальной упаковке - они хрупкие и могут сломаться при механическом воздействии.
