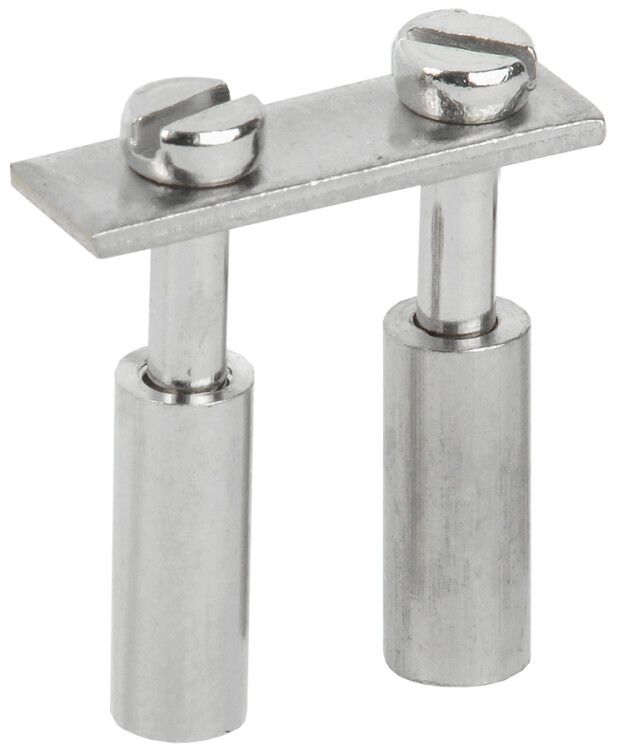

Перемычка центральная для КВИ-10мм2 2PIN | YZN30Q-010-2P IEK

Перемычка центральная для клеммной колодки КВИ-10мм2 2PIN от IEK предназначена для надёжного электрического соединения соседних клемм в винтовых клеммных колодках. Артикул yzn30q-010-2p обеспечивает простую и безопасную коммутацию в распределительных щитах, особенно там, где требуется минимизация числа проводов между контактами.

Назначение и область применения

Перемычка центральная для клеммной колодки КВИ-10мм2 2PIN используется для создания параллельных электрических соединений между двумя соседними клеммами в винтовых клеммных колодках серии КВИ. Применяется в силовых и управляющих цепях, где необходимо равномерно распределить ток между несколькими точками - например, при подключении нескольких двигателей, светильников или устройств автоматики к одному фазному проводу. Подходит для установки в щитах управления, распределительных устройствах и на производственных линиях.

Технические характеристики

• Номинальный ток: 70 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Тип изделия: Перемычка - пассивный элемент для соединения клемм, не содержит изоляционных частей;
• Способ монтажа: Винтовой - крепится через винт, который затягивается в уже установленную клемму;
• Количество перемычек: 2 - соединяет две клеммы, образуя один участок цепи;
• Исполнение: Поперечный соединитель - располагается поперёк ряда клемм, а не продольно;
• Материал: Сталь - обеспечивает прочность и хорошую проводимость при высоких токах.

Совместимость и монтаж

Перемычка центральная для клеммной колодки КВИ-10мм2 2PIN совместима исключительно с клеммными колодками серии КВИ, имеющими пазы для центрального соединения. Устанавливается следующим образом:

• Отключите питание перед монтажом;
• Вставьте перемычку в паз между двумя клеммами так, чтобы её контакты точно совпадали с токоведущими пластинами;
• Затяните винт, расположенный в центре перемычки, до упора - он фиксирует контакт с шиной внутри клеммы;
• Не используйте усилие выше рекомендованного - это повредит резьбу или деформирует пластину.

Подходит только для клемм с площадью сечения 10 мм2. Для других сечений (например, 4 мм2 или 16 мм2) требуются другие модели.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к безопасности для компонентов распределительных устройств. Хотя явного указания стандарта в данных нет, изделие проектировалось с учётом ГОСТ Р МЭК 60947-7-1 и аналогичных норм для винтовых клемм. Напряжение 800 В позволяет применять её в промышленных системах, включая системы с повышенным уровнем изоляции.

Преимущества

• Устраняет необходимость прокладывать лишние провода между клеммами - снижает риск ошибок при монтаже;
• Обеспечивает более надёжный контакт, чем многожильный провод, за счёт жёсткой металлической пластины;
• Уменьшает габариты сборки - экономит место в щите;
• Легко проверяется визуально - наличие перемычки сразу видно при осмотре;
• Работает в широком температурном диапазоне, характерном для промышленных условий.

Ограничения применения

• Не применяется в клеммах, не предназначенных для центральной установки - например, в моделях KVI с другими типами крепления;
• Не подходит для соединения более двух клемм - для трёх и более нужна другая модель (3PIN или 10PIN);
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможен ослабление контакта;
• Не предназначена для работы с алюминиевыми проводами - только с медными, соответствующими сечению 10 мм2.

Примеры использования

• Подключение трёх однофазных насосов к одной фазе в щите водоснабжения;
• Распределение питания на несколько датчиков в системе автоматизации конвейера;
• Создание общей шины нулевого потенциала в распределительной коробке;
• Формирование группового подключения освещения в производственном помещении.

Практические советы

• Проверяйте соответствие сечения провода (10 мм2) и клеммы - использование перемычки с несовместимыми клеммами вызывает нагрев и выход из строя;
• При замене старой перемычки всегда отключайте питание - даже если кажется, что цепь разомкнута;
• Не используйте перемычку как временное решение для аварийного подключения - она не предназначена для частой перестановки;
• Для удобства обслуживания помечайте каждую перемычку этикеткой - особенно в сложных схемах с множеством соединений;
• Артикул yzn30q-010-2p - это именно 2PIN версия; если вам нужны три точки соединения - выбирайте 3PIN аналог.
