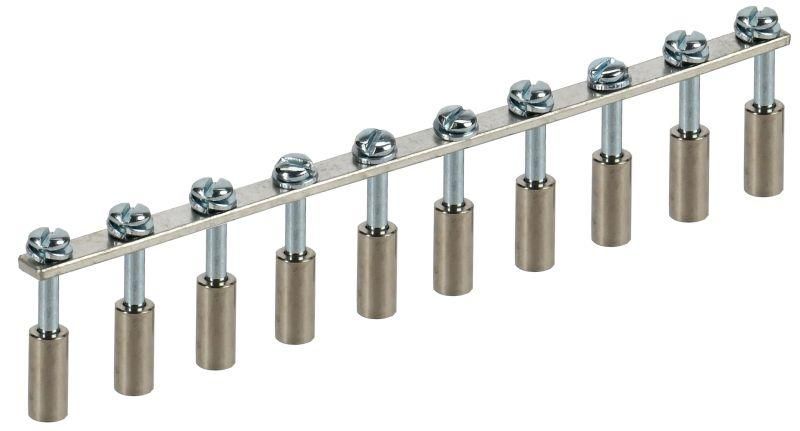

Перемычка ARMAFIX для CTS 16кв.мм 10PIN в сборе IEK YCT10-00-K03-016-A-10P

Перемычка в сборе для клеммных блоков CTS 16 мм2 10PIN от IEK - готовое соединительное устройство для быстрого и надёжного подключения нескольких клемм в одном ряду. Применяется в распределительных щитах, силовых цепях и автоматизированных системах, где требуется высокая плотность коммуникаций и долгий срок службы.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 16 мм2 10PIN предназначена для создания электрических связей между десятью соседними клеммами в блоках стандарта CTS. Устройство исключает необходимость ручного изготовления перемычек из провода - всё уже собрано и протестировано. Подходит для установки в промышленных щитах, на станках, конвейерах, системах управления и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 57 А - способна передавать значительную мощность без перегрева
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Сечение кабеля: 16 мм2 - совместима с клеммами, предназначенными для этого сечения
• Количество перемычек: 2 - внутри корпуса две параллельные токоведущие шины для повышения надёжности
• Способ монтажа: втычной - устанавливается просто, без инструментов, путём вставки в клеммы
• Срок службы: 20 лет - обеспечивает длительную работоспособность без обслуживания
• Исполнение: кабельная перемычка - цельнолитая конструкция, не требует внешних проводов

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 16 мм2 10PIN совместима только с клеммными блоками серии CTS, имеющими стандартные круглые отверстия диаметром, соответствующим втулкам этой модели. Монтаж выполняется вручную: достаточно вставить перемычку в каждую из десяти клемм до характерного щелчка. Каждый контакт фиксируется винтом, который затягивается отверткой - это гарантирует прочное соединение без потерь контакта. Не используйте перемычку с другими типами клемм - несоответствие геометрии вызовет плохой контакт или повреждение.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями к безопасности для электрооборудования среднего класса напряжения. Конструкция защищена от случайного прикосновения к токоведущим частям благодаря изоляционному корпусу. Номинальное напряжение 1000 В позволяет применять её в системах с повышенным риском поражения током - важно соблюдать правила работы с оборудованием под напряжением.

Преимущества

• Готовая сборка - экономит время монтажа, исключает ошибки при ручном изготовлении перемычек
• Две токоведущие шины - обеспечивают redundancy и снижают тепловые потери при больших токах
• Высокая надёжность контакта - винтовое зажимное соединение минимизирует окисление и нагрев
• Долгий срок службы - 20 лет без замены, что снижает затраты на техобслуживание
• Стандартная форма - легко найти аналоги и запчасти в каталогах IEK

Ограничения применения

• Не применяется вне клеммных блоков CTS - несовместима с другими сериями (например, WAGO, Phoenix Contact)
• Работает только при температуре окружающей среды, указанной в документации производителя - не рекомендовано использование в экстремальных условиях без проверки
• Запрещено использовать в цепях переменного тока выше 1000 В - превышение напряжения опасно!
• Не предназначена для частых демонтажей - многократное извлечение может повредить втулки и снизить надёжность контакта

Примеры использования

• Подключение трёхфазного двигателя через клеммник CTS - все фазы и ноль соединяются одной перемычкой
• Объединение выходов автоматических выключателей в распределительном щите
• Создание общей шины питания для группы датчиков или исполнительных механизмов
• Монтаж в щитах автоматизации на заводах, где важна скорость и точность сборки

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью освобождена от провода - иначе перемычка не войдёт
• Затягивайте винты равномерно и с усилием, указанным в руководстве к клеммному блоку - переусиливать нельзя
• Если нужна перемычка на меньшее количество клемм - выбирайте варианты с 2, 3 или 4 полюсами; 10-полюсная модель оптимальна только для длинных рядов
• Артикул yct10-00-k03-016-a-10p - сохраняйте его при заказе запасных элементов, так как другие номера могут отличаться по шагу или форме
• Храните в сухом месте - даже при IP-защите внутренние контакты чувствительны к влаге при длительном воздействии
