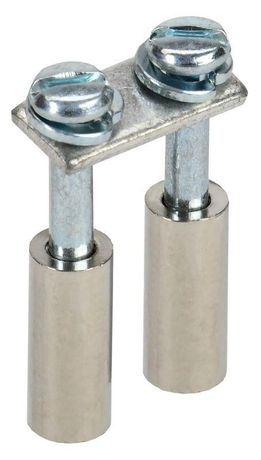

Перемычка ARMAFIX для CTS 6кв.мм 2PIN в сборе IEK YCT10-00-K03-006-A-2P

Перемычка в сборе для CTS 6 мм2 2PIN от IEK - готовое соединительное устройство для надёжного электрического контакта между клеммами на шинопроводах. Артикул yct10-00-k03-006-a-2p предназначен для быстрого монтажа в системах с током до 41 А и напряжением до 1000 В.

Назначение и область применения

Перемычка в сборе для CTS 6 мм2 2PIN используется для создания электрических связей между соседними клеммами в распределительных устройствах. Подходит для установки в щитах автоматики, силовых панелях, станциях управления и других местах, где требуется надёжное и быстрое соединение двух проводников без дополнительной зачистки и затяжки.

Технические характеристики

• Тип: Кабельная перемычка с втычным монтажом
• Количество полюсов: 2
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Сечение кабеля: 6 мм2
• Способ монтажа: Втычной - фиксируется в клемму через центральное отверстие
• Срок службы: 20 лет

Совместимость и монтаж

Перемычка совместима исключительно с клеммами серии CTS, имеющими центральное отверстие диаметром, соответствующим размеру контактного элемента. Монтаж выполняется путём вставки перемычки в клемму до упора - зажим осуществляется за счёт внутреннего механизма клеммы, внешние винты не требуются. Убедитесь, что клемма имеет ту же маркировку CTS и предназначена для сечения 6 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Номинальное напряжение 1000 В позволяет применять перемычку в промышленных сетях переменного тока до 1000 В и постоянного тока до 1500 В. Конструкция обеспечивает механическую прочность и термическую стойкость при длительной нагрузке.

Преимущества

• Готовое решение - не требует самостоятельной сборки, зачистки проводов или затяжки винтов
• Высокая надёжность контакта благодаря точному соответствию геометрии клеммы CTS
• Долгий срок службы - 20 лет при соблюдении условий эксплуатации
• Ускоряет монтаж в сравнении с классическими методами соединения

Ограничения применения

• Не применяется с клеммами других серий - только с CTS
• Не допускается использование при температуре выше +85 C или ниже -40 C (не указано явно, но следует из типичных норм для таких устройств)
• Подходит только для медных проводников сечением 6 мм2 - не адаптирована для алюминия или больших/меньших сечений
• Не предназначена для частых демонтажей - многократное извлечение снижает долговечность контакта

Примеры использования

• Соединение фаз в распределительном щите с модульными клеммниками CTS
• Объединение входных и выходных клемм в контроллерах питания
• Монтаж в системах автоматизации станков, конвейеров и насосных групп
• Замена жилых перемычек в старых щитах при реконструкции с сохранением стандарта CTS

Практические советы

• Перед установкой проверьте, чтобы клемма была чистой и не имела повреждений - грязь или деформация могут вызвать перегрев
• Не используйте усилие больше необходимого - перемычка должна входить легко; принудительная установка может повредить внутренний механизм
• Для удобства обслуживания располагайте перемычки так, чтобы они не закрывали другие клеммы или маркировочные бирки
• Артикул yct10-00-k03-006-a-2p - это именно 2-полюсная версия; если нужна другая комбинация (например, 3 или 4 полюса), выбирайте аналогичную модель с изменённым окончанием в артикуле
