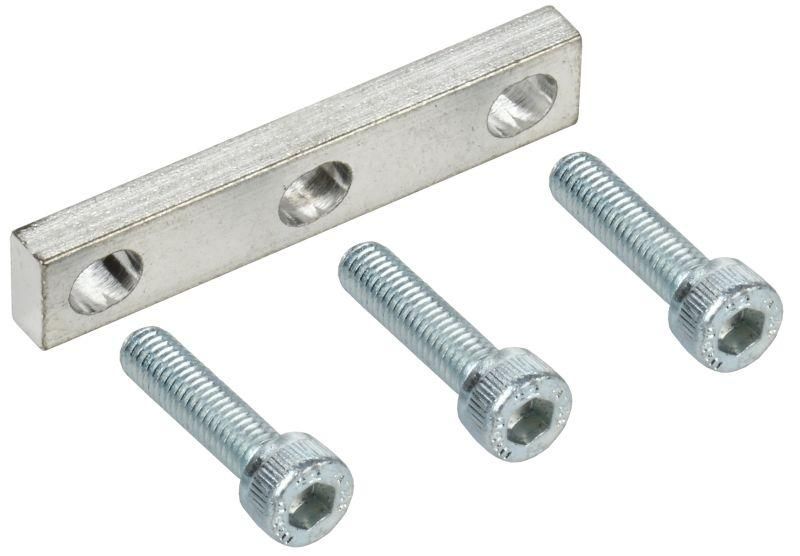

Перемычка в сборе для CTS 70мм2 3PIN | YCT10-00-K03-070-A-3P IEK

Перемычка в сборе для CTS 70 мм2 3PIN от IEK - готовое соединительное устройство для надёжного электрического контакта между клеммами на силовых щитах. Артикул yct10-00-k03-070-a-3p предназначен для монтажа в системах с высокими токовыми нагрузками до 192 А.

Назначение и область применения

Перемычка в сборе для CTS 70 мм2 3PIN используется для создания электрических связей между соседними клеммами в распределительных устройствах. Подходит для установки в автоматических выключателях, рубильниках и других коммутационных аппаратах с клеммами типа CTS. Применяется в промышленных щитах, на производствах, в энергообъектах и объектах ЖКХ, где требуется быстрый и безопасный монтаж многополюсных цепей.

Технические характеристики

• Номинальный ток: 192 А
• Номинальное напряжение: 1000 В
• Количество полюсов: 3
• Тип перемычки: Кабельная перемычка
• Способ монтажа: Втычной
• Сечение кабеля: 70 мм2
• Материал токоведущих частей: Медь с покрытием

Совместимость и монтаж

Перемычка в сборе для CTS 70 мм2 3PIN совместима исключительно с клеммами стандарта CTS. Устанавливается путём введения контактных втулок в отверстия клемм - фиксация осуществляется за счёт затяжки встроенных винтов. Для правильного монтажа убедитесь, что глубина отверстий в клеммах соответствует длине втулок. Не используйте перемычку с клеммами других типов - это нарушает герметичность и снижает надёжность контакта.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-1. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим элементам после установки. Напряжение 1000 В позволяет применять перемычку в сетях до 1000 В переменного тока, включая системы с заземлённой нейтралью.

Преимущества

• Готовое решение - не требует самостоятельной сборки, экономит время на монтаже
• Стандартная форма и размеры обеспечивают точную посадку в клеммы CTS
• Винтовой зажим гарантирует прочный контакт даже при вибрациях и перегрузках
• Высокая проводимость медных токоведущих частей минимизирует потери и нагрев

Ограничения применения

• Не предназначена для использования вне систем CTS - несовместима с клеммами других производителей
• Работает только в условиях постоянного тока до 192 А; при более высоких значениях возможен перегрев
• Запрещено использовать в средах с агрессивными химическими веществами или повышенной влажностью без дополнительной защиты корпуса
• Не рекомендуется для частых демонтажей - многократная затяжка винтов снижает срок службы контактной группы

Примеры использования

• Связка трёх автоматических выключателей в одном ряду щита
• Общая шина питания для нескольких контакторов в пульте управления
• Подключение групповой линии к главному вводу в промышленном распределительном щите

Практические советы

• Проверьте соответствие сечения кабеля (70 мм2) и номинала тока перед выбором - для меньших токов можно использовать перемычки с меньшим сечением
• При монтаже затягивайте винты моментом, указанным в документации к клеммам CTS - переусиливать нельзя
• Для удобства обслуживания помечайте каждую перемычку в сборе для CTS 70 мм2 3PIN этикеткой с номером цепи
• Артикул yct10-00-k03-070-a-3p имеет три полюса - если нужна другая конфигурация (например, 2 или 4 полюса), выбирайте другие варианты из серии IEK
