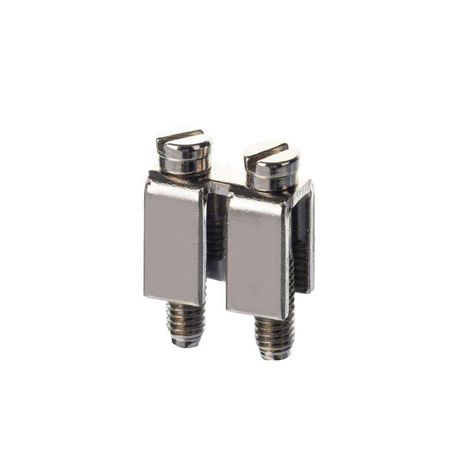

Перемычка винтовая DKC Nuputuk 3-полюсная для клемм 4 кв.мм DKC (ДКС) IBF-3-6

Перемычка винтовая для клемм 4 кв.мм, 3-х полюсная DKC, Nuputuk - компактное устройство для надежного электрического соединения нескольких винтовых клемм на одном уровне, используется в распределительных щитах и автоматических системах управления. Артикул ibf-3-6 соответствует серии аксессуаров DKC.

Назначение и область применения

Перемычка предназначена для создания электрической связи между тремя соседними винтовыми клеммами, рассчитанными на провода сечением до 4 мм2. Применяется в силовых цепях для упрощения коммуникаций между автоматическими выключателями, УЗО, контакторами и другими устройствами в DIN-рейке. Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется минимизация числа внешних проводов.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное соединение трёх клемм;
• Номинальный ток: 32 А - допустимая нагрузка при длительной работе;
• Номинальное напряжение: 500 В - безопасное использование в сетях переменного тока до 500 В;
• Сечение провода: 4 мм2 - совместима с клеммами, предназначенными для проводов этого сечения;
• Размер модуля: 17.35 мм - занимает один стандартный модуль на DIN-рейке;
• Изоляция: да - корпус изолирован, исключает случайное замыкание на соседние элементы;
• Исполнение: поперечный соединитель - соединяет клеммы по горизонтали, параллельно рейке;
• Цвет: серый - стандартизированный цвет для промышленных комплектующих.

Совместимость и монтаж

Перемычка устанавливается в винтовые клеммы, имеющие зажимную площадку под провод 4 мм2. Для монтажа необходимо:

• Выкрутить винты на всех трёх клеммах, которые будут соединены;
• Вставить перемычку так, чтобы её контактные штыри точно вошли в гнёзда клемм;
• Затянуть винты равномерно - усилие должно быть достаточным для фиксации, но без перегрузки, чтобы не повредить пластиковую основу;
• Убедиться, что перемычка плотно сидит и не болтается - проверьте визуально и легким покачиванием.

Подходит для клемм, выполненных по стандарту DIN EN 60947-7-1. Совместима с большинством популярных моделей автоматов и клеммных блоков от Schneider, ABB, Siemens, Legrand и аналогичных производителей, если они поддерживают сечение 4 мм2 и шаг 17.5 мм.

Безопасность и стандарты

Перемычка имеет изолированный корпус, предотвращающий доступ к токоведущим частям. Соответствует требованиям безопасности для оборудования класса защиты IP20. Материалы соответствуют нормам UL 94 V-2 по горючести. Напряжение 500 В позволяет использовать изделие в сетях до 400 В переменного тока (трёхфазные системы) и 230 В однофазных.

Преимущества

• Экономит место - вместо трёх отдельных проводов используется одна компактная перемычка;
• Ускоряет сборку - снижает время монтажа на 30–50% по сравнению с ручным соединением;
• Обеспечивает надёжный контакт - металлическая часть перемычки плотно прилегает к поверхности клеммы, снижает риск нагрева;
• Легко демонтировать - можно вынуть без разрушения клемм, если потребуется изменение схемы;
• Стандартный размер - легко найти замену или дополнение в каталоге DKC.

Ограничения применения

• Не применяется для проводов больше 4 мм2 - возможна потеря контакта или перегрев;
• Не подходит для высокочастотных или импульсных цепей - предназначена только для постоянного и сетевого тока 50/60 Гц;
• Не рекомендовано применять в условиях повышенной вибрации без дополнительной фиксации - хотя винтовой механизм надёжен, длительная вибрация может ослабить контакт;
• Не следует использовать в качестве замены для автономных защитных устройств - это лишь соединительный элемент, не обеспечивающий защиту от КЗ или перегрузки.

Примеры использования

• Связка трёх автоматических выключателей в одной фазе для питания группы освещения;
• Объединение выходов трёх УЗО для контроля одного контура;
• Создание общей шины нулевого потенциала в распределительном щите;
• Подключение нескольких контакторов к одному сигналу управления.

Практические советы

• Перед установкой проверьте, что все три клеммы находятся на одной линии и имеют одинаковый тип зажима - не используйте перемычку на смешанных клеммах (например, с разным шагом или формой гнезд);
• Не затягивайте винты слишком сильно - это может деформировать пластиковые детали перемычки или повредить внутреннюю резьбу клеммы;
• При использовании в щитах с ограниченным пространством учитывайте, что перемычка выступает выше уровня клемм - убедитесь, что рядом нет других элементов, которые могут задеть её;
• Маркируйте участки, куда установлены перемычки - особенно если схема сложная - это упростит диагностику и обслуживание;
• Храните запасные экземпляры - артикул ibf-3-6 часто востребован при ремонтах и доработках щитов.
