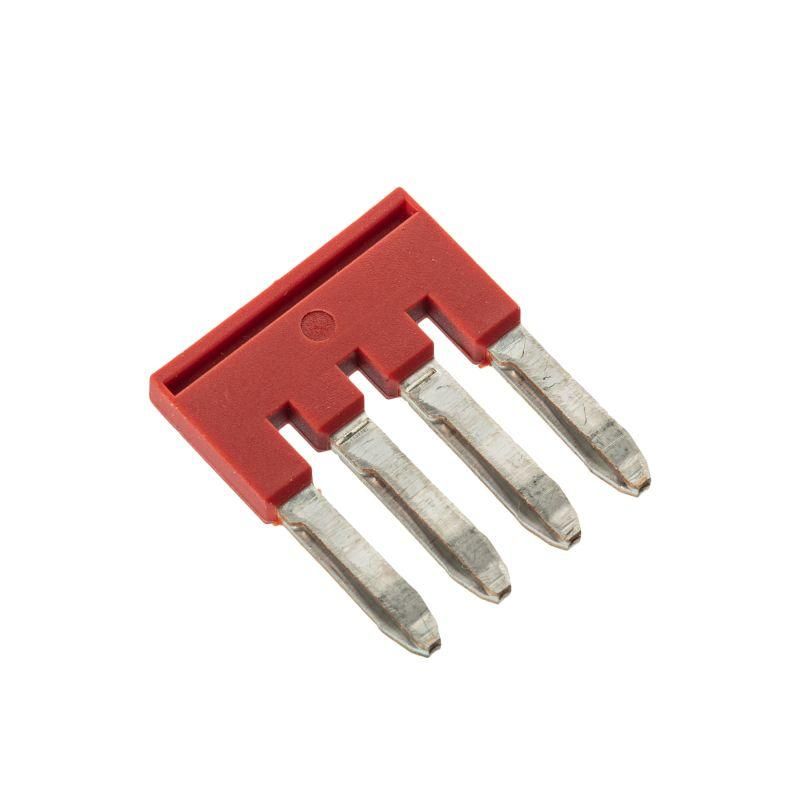

Перемычка вставная для клемм на 2.5 кв.мм 4-х полюсная (уп.100шт) DKC SBF-4-5 ДКС

Перемычка вставная для клемм 2.5 кв.мм, 4-х полюсная от DKC (ДКС), артикул sbf-4-5, обеспечивает быстрое соединение между соседними клеммами в распределительных устройствах. Подходит для работы с проводами сечением до 2,5 мм2 и применяется в автоматических системах управления, щитах и силовых цепях.

Назначение и область применения

Эта вставная перемычка используется для создания электрических связей между последовательными клеммами в коммутационных аппаратах. Применяется в щитах автоматики, УЗО, АВМ, контакторах и других устройствах с винтовыми или push-in клеммами. Особенно удобна при сборке многополюсных цепей - например, для фазирования трёхфазных нагрузок или параллельного подключения нескольких устройств.

Технические характеристики

• Тип: вставная перемычка
• Количество полюсов: 4
• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Сечение провода: 2,5 мм2 (соответствует зажимам клемм этого размера)
• Шаг полюсов: 5,2 мм
• Размер одного модуля: 19,4 мм
• Изоляция: да (материал изолирует токоведущие части, предотвращает замыкание)
• Цвет: красный (визуальное отличие от других типов перемычек)

Совместимость и монтаж

Перемычка совместима с большинством винтовых и push-in клемм, имеющих шаг 5,2 мм и подходящий размер гнезд для 2,5 мм2. Монтируется просто: вставляется в клеммы вертикально до упора. Для демонтажа достаточно слегка потянуть за корпус. Отдельные внутренние полюса можно выкусить (например, чтобы получить 2- или 3-полюсную перемычку), но крайние - нельзя: они служат опорой для механической устойчивости. После доработки сохраняется герметичность и контактная надёжность.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для электроустановок до 1000 В. Изоляционные материалы обеспечивают защиту от случайного прикосновения к токоведущим частям. Номинальный ток 24 А позволяет использовать её в цепях с высокими нагрузками, однако не рекомендуется применять в условиях постоянной перегрузки выше указанного значения.

Преимущества

• Ускоряет сборку щитов - вместо прокладки проводов между клеммами используется одна компактная деталь
• Обеспечивает более надёжный контакт, чем жилы проводов, скрученные между собой
• Гибкая настройка: возможна модификация количества полюсов путём удаления средних элементов
• Яркий цвет (красный) помогает быстро идентифицировать цепи при обслуживании

Ограничения применения

• Не подходит для клемм с другим шагом (например, 8,5 мм или 10 мм)
• Нельзя выкусывать крайние полюса - это нарушает механическую целостность и может вызвать выпадение
• Не предназначен для использования в цепях переменного тока свыше 1000 В
• Не рассчитана на работу в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Подключение трёх фаз в автоматическом выключателе с четырьмя клеммами (L1–L2–L3 + N)
• Создание шины питания для группы УЗО в одном ряду
• Фазирование двигателей через контакторы с одинаковым расположением клемм
• Объединение входных клемм нескольких термореле в одной группе

Практические советы

• Перед установкой проверьте шаг клемм - он должен точно соответствовать 5,2 мм
• Если нужна 3-полюсная перемычка - выкусите второй полюс (не первый и не четвёртый)
• Используйте бокорезы с острыми лезвиями, чтобы не повредить изоляцию рядом с местом реза
• После доработки осмотрите кромки - убедитесь, что нет заусенец, которые могут повредить изоляцию провода
• Храните перемычки в оригинальной упаковке - они хрупкие и легко деформируются при давлении
