Перемычка ЗНИ 61 667 NTB-JXB-4-C2 (10 шт/упак) |61667 |Navigator 21149

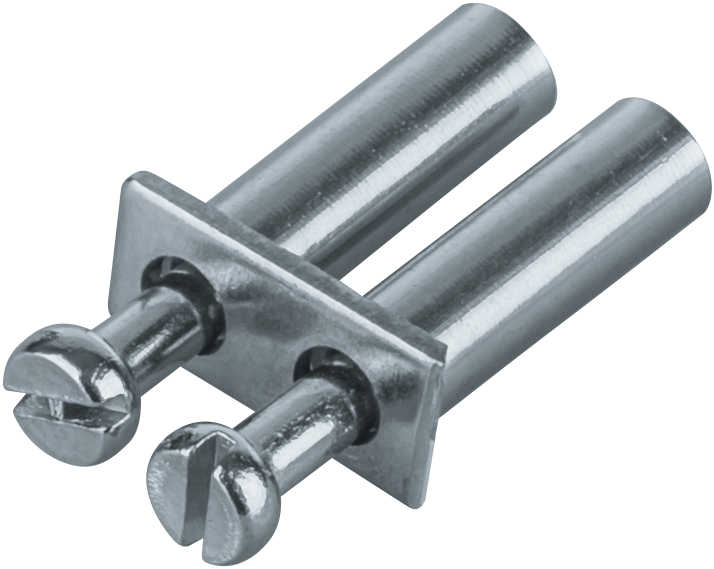

Перемычка ЗНИ NTB-JXB-4-C2 (10 шт/упак) от бренда Navigator используется для надёжного электрического соединения клеммных зажимов серии ЗНИ, обеспечивая распределение тока между несколькими точками. Артикулы 61667 и 21149 соответствуют одной модели - это компактная, двухпозиционная перемычка с винтовым креплением, подходящая для промышленной автоматизации.

Назначение и область применения

Перемычка ЗНИ NTB-JXB-4-C2 предназначена для создания последовательных или параллельных соединений между двумя соседними клеммными зажимами серии ЗНИ. Она позволяет объединить несколько контактов в один блок, уменьшить количество проводов и повысить надёжность цепи. Применяется в щитах управления, на станках, конвейерах, системах автоматизации и других объектах, где требуется плотная коммутация в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 35 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока высокого напряжения
• Количество соединительных винтов: 2 - каждая перемычка фиксируется двумя винтами, по одному на каждом конце
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал винтов: оцинкованная сталь - защищает от коррозии, сохраняет прочность крепления
• Рабочий температурный диапазон: от -50 C до +100 C - подходит для экстремальных условий, включая холодные склады и нагретые корпуса оборудования
• Цвет: серый - визуально отличается от изоляторов клемм, упрощает диагностику
• Количество в упаковке: 10 штук - удобно для закупки партиями

Совместимость и монтаж

Перемычка ЗНИ NTB-JXB-4-C2 совместима исключительно с клеммными зажимами серии ЗНИ Navigator (например, ZNI-16, ZNI-25 и аналогичными моделями). Монтаж выполняется винтовым способом: каждый конец перемычки вставляется в гнездо клеммы и затягивается винтом. Убедитесь, что глубина посадки соответствует размеру контактной площадки - не используйте силу, чтобы не повредить пластиковую основу клеммы. Затяжка должна быть достаточной для надёжного контакта, но без перегрузки - это предотвращает деформацию латуни.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования в промышленных установках. Хотя явного указания на соответствие ГОСТ или IEC нет, материалы и конструкция выполнены в соответствии с практиками, применяемыми в Европейских стандартах для клеммных устройств. Для работы в взрывоопасных средах необходимо дополнительно проверить сертификацию всей системы.

Преимущества

• Высокая проводимость благодаря латунным контактам - снижаются потери энергии
• Устойчивость к коррозии - оцинкованные винты служат дольше в условиях повышенной влажности
• Стандартная форма - легко заменяется на аналогичную в случае выхода из строя
• Экономия места - вместо нескольких проводов используется одна перемычка
• Чёткая маркировка и цвет - упрощают обслуживание и поиск неисправностей

Ограничения применения

• Не применяется с клеммами других серий - даже если они внешне похожи, посадочные размеры могут не совпадать
• Не предназначен для частых демонтажей - многократная затяжка винтов может привести к износу резьбы в клемме
• Не рекомендуется использовать в цепях с импульсными токами выше 35 А - возможен перегрев
• Не имеет защиты от случайного отключения - при необходимости блокировки используйте дополнительные крышки или механические фиксаторы

Примеры использования

• Объединение трёх клеммных зажимов в одном ряду для питания трёх двигателей от одного автомата
• Распределение сигнала управления от PLC ко всем входам датчиков в распределительной коробке
• Создание общей шины нулевого провода в щите управления станком
• Замена проводов между клеммами в старых щитах для повышения надёжности и уменьшения числа соединений

Практические советы

• Перед установкой проверьте, что все клеммы находятся в одном уровне - перекос может вызвать плохой контакт
• Используйте отвертку с правильным размером жала - сломанный винт усложнит ремонт
• При сборке щита группируйте перемычки по типу цепи - так проще будет потом искать неисправности
• Не смешивайте перемычки разных серий - даже если они кажутся одинаковыми, различия в длине или форме могут привести к неплотному соединению
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повлиять на качество винтов
