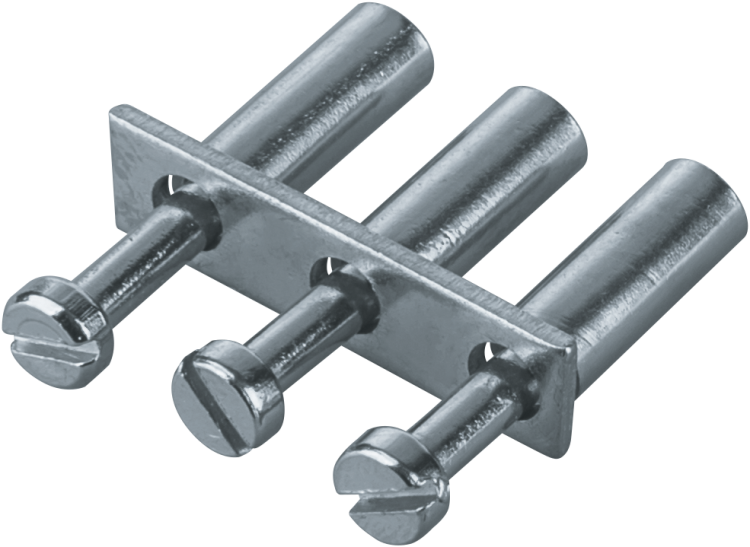

Перемычка ЗНИ 61 674 NTB-JXB-6-C3 (10 шт/упак) |61674 |Navigator 21156

Перемычка ЗНИ NTB-JXB-6-C3 (10 шт/упаковка) 61674 - это компактное соединительное устройство из латуни для надёжного электрического контакта между клеммными зажимами серии ЗНИ Navigator. Применяется в щитах автоматического управления, где требуется распределить ток на несколько выходов через один входной проводник.

Назначение и область применения

Перемычка ЗНИ NTB-JXB-6-C3 (10 шт/упаковка) 61674 используется для создания единой электрической шины из нескольких клеммных зажимов ЗНИ. Это позволяет подключить три отдельных провода к одному входящему фазному или нулевому проводу, уменьшая количество отдельных соединений и повышая плотность сборки в распределительном щите. Подходит для систем с высокой плотностью коммутаций - например, в промышленных щитах управления, системах освещения, конвейерных линиях и автоматизированных станках.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без перегрева;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 вольт;
• Материал контактной части: латунь - обеспечивает низкое переходное сопротивление и долговечность;
• Количество винтов: 3 - позволяют надёжно закрепить три провода;
• Рабочий температурный диапазон: от –50 до +100 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения;
• Цвет корпуса: серый - соответствует цветовой гамме серии ЗНИ Navigator;
• Количество перемычек в упаковке: 10 штук - удобно для массового монтажа;
• Тип крепления: винтовое - требует отвертки для затяжки;
• Способ монтажа: винтовой - совместим с клеммами ЗНИ серии NTB-JXB.

Совместимость и монтаж

Перемычка ЗНИ NTB-JXB-6-C3 (10 шт/упаковка) 61674 совместима исключительно с клеммными зажимами серии ЗНИ Navigator NTB-JXB. Устанавливается путём вставки в предварительно подготовленные пазы клеммы и последующей затяжки трёх винтов. Для правильного монтажа важно использовать винты, которые уже установлены в клеммах - перемычка не заменяет их, а лишь соединяет. Недостаточно просто вставить её - необходимо равномерно затянуть все три винта моментом около 0,8–1,2 Нм, чтобы избежать перегрева из-за плохого контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в промышленных системах. Материалы (латунь и оцинкованная сталь) обеспечивают устойчивость к окислению и механическим воздействиям. Хотя явного указания на соответствие ГОСТ или IEC нет, конструкция выполнена в соответствии с практиками, применяемыми в европейских стандартах для аналогичных изделий.

Преимущества

• Увеличивает плотность установки - вместо трёх отдельных перемычек одна ZNI NTB-JXB-6-C3 решает задачу за счёт трёх точек соединения;
• Высокая теплопроводность латуни снижает риск перегрева даже при длительной работе на максимальной нагрузке;
• Стандартный шаг клемм - легко интегрируется в существующую сборку без доработок;
• Готовый набор из 10 штук экономит время при масштабной сборке щита.

Ограничения применения

• Не применяется вне серии ЗНИ NTB-JXB - несовместима с другими типами клемм (например, WAGO, Phoenix Contact);
• Не предназначен для работы с алюминиевыми проводами - рекомендовано использование медных жил сечением до 16 мм2;
• Запрещено использовать в средах с повышенной коррозионной активностью (морской воздух, химические производства) без дополнительной защиты;
• Не является изолирующим элементом - после монтажа остаются открытые металлические части, требующие соблюдения норм электробезопасности (закрытие щита, изоляционные крышки).

Примеры использования

• Подключение трёх двигателей к одному контактору в пульте управления;
• Распределение фазы на три группы светильников в промышленном помещении;
• Объединение нулевых проводов в распределительной коробке системы аварийного освещения;
• Создание общей шины питания для контроллеров PLC в автоматизированной линии.

Практические советы

• Перед монтажом проверьте, что клеммы ЗНИ NTB-JXB имеют подходящий интервал - перемычка рассчитана именно на стандартный шаг этой серии;
• Не используйте силовые инструменты для затяжки - переусиливать винты нельзя, это повредит резьбу и вызовет перегрев;
• При сборке большого количества щитов заказывайте сразу упаковки по 10 штук - так проще планировать запасы;
• После монтажа проверьте каждый контакт рукой - он не должен шататься; если есть люфт - снова затяните винт;
• Для обслуживания - достаточно открутить одну перемычку, чтобы отключить один из трёх контуров, не нарушая остальные.
