Перемычка ЗНИ 61 669 NTB-JXB-10-C2 (10 шт/упак) |61669 |Navigator 21151

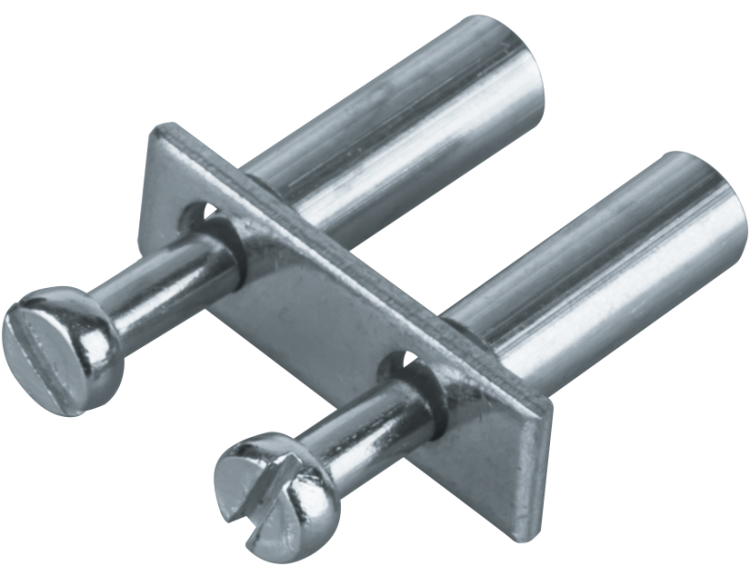

Перемычка ЗНИ NTB-JXB-10-C2 (10 шт/упаковка) 61 669 - это надёжное соединительное устройство из латуни для создания единого распределительного блока на клеммах ЗНИ. Применяется в силовых цепях с высокими нагрузками, особенно там, где требуется много отводов от одной фазы или ноля.

Назначение и область применения

Перемычка ЗНИ NTB-JXB-10-C2 (10 шт/упаковка) 61 669 используется для соединения нескольких клеммных зажимов серии ЗНИ в один электрический узел. Это позволяет распределить ток от одного входящего провода на несколько выходящих - например, при подключении нескольких потребителей к одному автомату или контактору. Подходит для сборки щитов управления, распределительных шкафов и силовых панелей.

Технические характеристики

• Номинальный ток: 70 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях до 690 В переменного тока;
• Материал контакта: латунь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Винты: сталь оцинкованная - устойчивы к коррозии, обеспечивают плотный контакт;
• Количество соединительных винтов: 2 - каждая перемычка имеет два зажима для подключения проводов;
• Рабочий температурный диапазон: от -50 до +100 C - работает в экстремальных условиях, включая холодные склады и жаркие помещения;
• Цвет: серый - соответствует цветовой гамме корпусов ЗНИ, легко идентифицируется в собранном щите;
• Количество в упаковке: 10 штук - удобно для массового монтажа.

Совместимость и монтаж

Перемычка ЗНИ NTB-JXB-10-C2 (10 шт/упаковка) 61 669 совместима исключительно с клеммными зажимами серии ЗНИ Navigator модели NTB-JXB. Монтаж выполняется винтовым способом: провод вставляется в отверстие и затягивается винтом. Убедитесь, что сечение провода соответствует допустимому для зажима ЗНИ - обычно 0,5–25 мм2. Не используйте перемычку с другими типами клемм - несовпадение шага и формы крепления может повредить контакт.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, применяемых в промышленной среде. Произведено в соответствии с международными нормами для компонентов распределительных систем. Наличие оцинкованных винтов снижает риск окисления и потери контакта при длительной эксплуатации.

Преимущества

• Высокая проводимость латунной пластины минимизирует потери энергии и нагрев;
• Удобная двухвинтовая конструкция позволяет равномерно распределить нагрузку между двумя точками подключения;
• Стандартный форм-фактор обеспечивает плотную установку в ряду других элементов ЗНИ без зазоров;
• Упаковка по 10 шт. экономит время при крупных проектах - не нужно докупать поштучно.

Ограничения применения

• Не предназначен для работы в цепях постоянного тока выше 480 В - спецификация дана только для переменного тока;
• Запрещается использовать с клеммами других производителей - даже если они кажутся аналогичными, форма и глубина посадки отличаются;
• Не рекомендуется применять в местах с частыми механическими вибрациями без дополнительной фиксации - винты могут ослабнуть;
• Не заменяет предохранители или коммутирующие устройства - служит только для передачи тока.

Примеры использования

• Подключение трёх двигателей к одному контактору через одну фазу;
• Распределение нулевого провода на несколько модульных автоматов в щите;
• Объединение нескольких датчиков или исполнительных механизмов на одном входе контроллера;
• Сборка распределительных блоков на конвейерах, насосных станциях и промышленных линиях.

Практические советы

• Перед монтажом проверьте, чтобы все клеммы ЗНИ были установлены в одной плоскости - иначе перемычка ЗНИ NTB-JXB-10-C2 (10 шт/упаковка) 61 669 будет деформироваться;
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - можно срезать резьбу;
• При использовании многожильных проводов применяйте наконечники - это продлит срок службы контакта;
• После сборки щита сделайте контрольную проверку температуры перемычки под нагрузкой - если она горячая, значит, есть проблема с контактом.
