Перемычка ЗНИ 61 676 NTB-JXB-16-C3 (10 шт/упак) |61676 |Navigator 21158

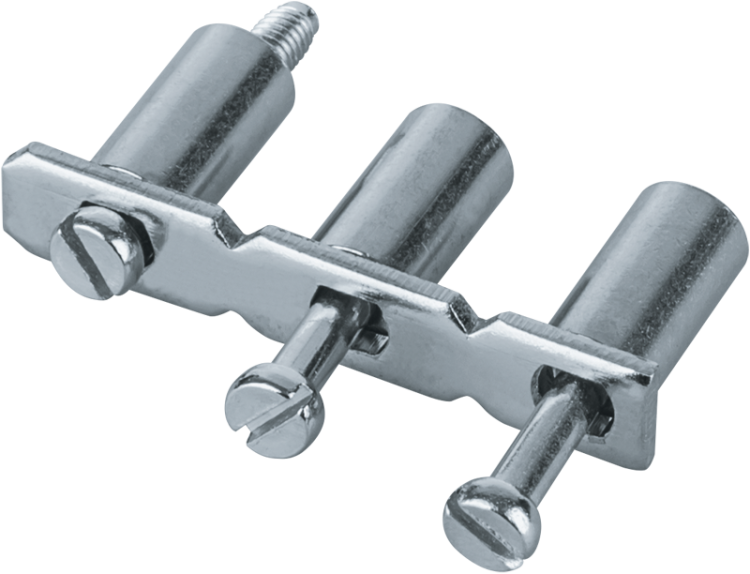

Перемычка ЗНИ 61 676 NTB-JXB-16-C3 - это компактное металлическое соединение из латуни, предназначенное для надёжного электрического контакта между клеммными зажимами серии ЗНИ Navigator. Упаковка содержит 10 единиц, что удобно для массового монтажа в щитах. Артикулы 21158 и 61676 соответствуют одному изделию.

Назначение и область применения

Перемычка ЗНИ 61 676 NTB-JXB-16-C3 используется для создания последовательных или параллельных соединений между клеммными зажимами серии ЗНИ Navigator. Она позволяет объединить несколько зажимов в один блок, уменьшить количество проводов и повысить плотность сборки в распределительном щите. Применяется в силовых цепях с высокими нагрузками - например, на вводах, в групповых автоматах, на шинах питания станков и конвейеров.

Технические характеристики

• Номинальный ток: 90 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 690 В - рассчитана на работу в сетях до 690 В переменного тока
• Материал контактной части: латунь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Количество винтовых соединений: 3 - позволяет подключить три соседних клеммы
• Способ монтажа: винтовой - фиксируется болтами через стандартные отверстия клеммных зажимов
• Рабочий температурный диапазон: от –50 C до +100 C - подходит для холодных и жарких помещений
• Цвет: серый - визуально отличается от пластиковых элементов, упрощает контроль монтажа
• Количество в упаковке: 10 шт. - оптимально для крупных проектов

Совместимость и монтаж

Перемычка ЗНИ 61 676 NTB-JXB-16-C3 совместима исключительно с клеммными зажимами серии ЗНИ Navigator (например, модели ZNI 61–676). Для установки необходимо:

• Убедиться, что клемма имеет три расположенных друг за другом винтовых зажима
• Затянуть каждый из трёх винтов моментом 0,4–0,6 Нм - не переусердствовать, чтобы не повредить резьбу
• Не использовать с другими сериями клемм - геометрия отверстий и шаг крепления уникальны

При монтаже важно проверить, чтобы все три винта входили в резьбовые отверстия без усилия - если один не закручивается, возможно, клемма повреждена или не из нужной серии.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для коммутационных устройств в соответствии с ГОСТ Р МЭК 60947-7-1. Латунные контакты обеспечивают устойчивость к окислению, а оцинкованные стальные винты предотвращают коррозию даже во влажной среде. Сертифицировано для работы в электроустановках до 1000 В.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев в точках соединения
• Трёхпозиционная конструкция заменяет три отдельных перемычки - экономит место в щите
• Стандартный винтовой монтаж - не требует специальных инструментов, доступен любому электромонтажнику
• Упаковка по 10 шт. - минимизирует расходы на доставку и хранение

Ограничения применения

• Не применяется с клеммами других производителей - несовместима по форме и шагу крепления
• Не рекомендовано использование в цепях постоянного тока выше 600 В - возможна дуговая эрозия контактов
• Не следует применять в условиях частых механических ударов - винтовые соединения могут ослабнуть
• Не допускается установка поверх изоляции или в местах с повышенным уровнем вибрации без дополнительной фиксации

Примеры использования

• Объединение нескольких автоматических выключателей в одной фазе внутри распределительного щита
• Подключение группы мощных потребителей (нагреватели, насосы) к общей шине
• Создание распределительной точки для управления несколькими двигателями на одном конвейере
• Альтернатива медным шинам в малогабаритных щитах - меньше места занимает, проще монтировать

Практические советы

• Перед установкой проверьте, что клеммы ЗНИ Navigator имеют одинаковый тип исполнения - смешивание модификаций может вызвать плохой контакт
• При многократном демонтаже следите за состоянием резьбы винтов - износ приводит к слабому зажиму
• Для больших токов (ближе к 90 А) используйте перемычку только в хорошо вентилируемых участках щита
• Если требуется больше трёх соединений - используйте две перемычки ЗНИ 61 676 NTB-JXB-16-C3 последовательно, соблюдая порядок клемм
• Храните в сухом месте - хотя материал устойчив к влаге, попадание воды внутрь щита может вызвать коррозию винтов
