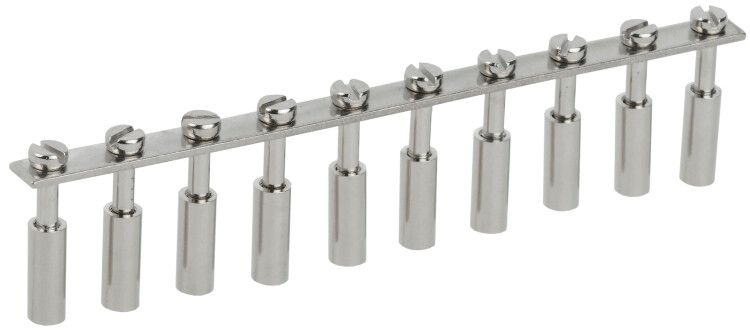

Перемычка центральная для КВИ-10мм2 10PIN | YZN30Q-010-10P IEK

Перемычка центральная для клеммной колодки КВИ-10мм2 10PIN от IEK (ИЭК), артикул yzn30q-010-10p, обеспечивает надёжное электрическое соединение между десятью соседними клеммами винтового типа, позволяя упростить wiring в распределительных щитах и автоматических системах.

Назначение и область применения

Перемычка предназначена для создания параллельных электрических цепей внутри клеммных колодок КВИ-10мм2. Она используется там, где требуется одновременно подключить несколько проводов к одной фазе, нулю или земле - например, при организации группового освещения, управления несколькими двигателями или распределении питания на станках и конвейерах.

Технические характеристики

• Количество контактов: 10
• Номинальный ток: 70 А - выдерживает длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 800 В - допустимо применение в сетях переменного тока до 800 В
• Способ монтажа: винтовой - фиксируется за счёт затяжки винта в паз клеммной колодки
• Тип исполнения: поперечный соединитель - соединяет клеммы по горизонтали, вдоль ряда
• Материал: стальные токоведущие пластины - обеспечивают прочность и хорошую проводимость

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками серии КВИ-10мм2. Устанавливается в центральную часть колодки - в специальные пазы токоведущих пластин. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения
• Разместить перемычку так, чтобы её выводы точно попали в пазы всех 10 клемм
• Затянуть каждый из 10 винтов равномерно - не переусердствовать, чтобы не повредить резьбу
• Проверить плотность контакта - легкий подъём перемычки указывает на плохую установку

Не используйте перемычку с другими типами клемм - даже если они кажутся похожими - риск перегрева и выхода из строя высокий.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует нормам для коммерческих и промышленных электроустановок. Напряжение 800 В позволяет использовать изделие в большинстве промышленных систем, однако не предназначено для высоковольтных объектов выше указанного порога.

Преимущества

• Ускоряет монтаж - вместо 9 отдельных перемычек достаточно одной
• Снижает количество точек соединений - меньше вероятность окисления и нагрева
• Стандартная форма - легко заменяется при ремонте
• Жесткая конструкция - не гнётся и не смещается при вибрации

Ограничения применения

• Подходит только для клемм КВИ-10мм2 - несовместима с KVI-4, KVI-6, KVI-16 и другими сериями
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации
• Не предназначен для работы при температуре выше +65C - возможна потеря механической прочности
• Не следует применять в средах с агрессивными химическими веществами - материал не имеет специального покрытия

Примеры использования

• Общая фаза для группы светильников в производственном помещении
• Распределение нулевого провода на 10 входящих устройств защиты
• Связка нескольких термореле в одном ящике управления
• Подключение частотных преобразователей к общей шине питания

Практические советы

• Перед установкой проверьте, что все клеммы свободны и не имеют следов перегрева
• Если нужна перемычка на 2–3 клеммы - лучше взять отдельные, чем использовать 10-контактную и оставлять пустые пазы
• При использовании в щите с ограниченным местом - учтите, что перемычка занимает около 60 мм по ширине
• Для обслуживания - открутите винты, аккуратно выньте перемычку, не перегибая; не используйте плоскогубцы - можно сломать контакт
• Артикул yzn30q-010-10p всегда стоит иметь в запасе - он часто используется в проектах с множеством одинаковых потребителей
