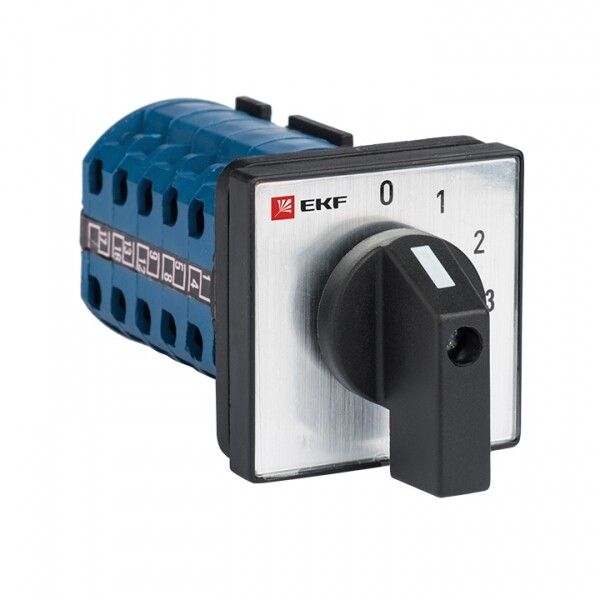

Переключатель кулачковый ПК-1-103 3п 32А "0-1-2-3" EKF pk-1-103-32

Переключатель кулачковый ПК-1-103 32А 3P «0-1-2-3» от EKF PROxima - это механический коммутационный аппарат с четырьмя фиксированными положениями и нейтральным состоянием «0». Подходит для ручного управления трёхфазными цепями до 400 В и 32 А, часто используется в системах автоматизации, станках и распределительных щитах.

Назначение и область применения

Переключатель кулачковый ПК-1-103 32А 3P «0-1-2-3» предназначен для ручного включения и отключения трёхфазных электрических цепей. Четыре положения рукоятки (0–1–2–3) позволяют выбирать режим работы: выключение, два рабочих режима и нейтральное состояние. Применяется в промышленных установках - например, для переключения между источниками питания, управления двигателями, тестирования оборудования или отключения нагрузки для обслуживания.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Номинальный ток: 32 А - способен безопасно коммутировать нагрузки до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50/60 Гц;
• Число положений: 4 (0–1–2–3) - включает нейтральное положение «0» для полного отключения;
• Количество переключающих контактов: 4 - каждый из них активируется в своём положении рукоятки;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Размер передней панели: 64×64 мм - совместим со стандартными отверстиями для монтажа;
• Модульная ширина: 4 модуля - соответствует стандартному шагу DIN-рейки;
• Тип управления: поворотная рукоятка - обеспечивает чёткую фиксацию каждого положения;
• Количество нормально открытых (НО) контактов: 0 - все контакты замыкаются при перемещении рукоятки;
• Конструкция: встраиваемое устройство - устанавливается в панель, корпус остаётся внутри.

Совместимость и монтаж

Переключатель кулачковый ПК-1-103 32А 3P «0-1-2-3» монтируется через переднее крепление в отверстие 64×64 мм на лицевой панели щита, пульта или корпуса. Для установки требуется подготовить проём точно по размеру - допуск не более +-1 мм. Кабели подключаются к нижним зажимам после снятия крышки. Монтаж возможен только на жесткой поверхности - вибрации и деформации панели снижают надёжность контактов. Совместим с любыми проводниками до 16 мм2. Не требует дополнительных крепёжных деталей - всё в комплекте.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных коммутационных аппаратов. Отсутствие степени защиты выше IP20 означает, что использовать его можно только во внутренних помещениях, где исключены попадание влаги, пыли и случайные прикосновения к токоведущим частям. Серебросодержащие контакты обеспечивают долгий срок службы даже при частых переключениях и высоких токах.

Преимущества

• Низкое переходное сопротивление благодаря высокому содержанию серебра в контактах - меньше нагрев и потери энергии;
• Чёткая фиксация всех четырёх положений - предотвращает случайное переключение;
• Нейтральное положение «0» позволяет полностью отключить цепь без риска самопроизвольного включения;
• Простая и надёжная механическая конструкция - нет электроники, которая может выйти из строя;
• Совместимость с типовой панелью 64×64 мм - легко заменяет аналоги других производителей.

Ограничения применения

• Не предназначена для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для частого переключения под нагрузкой свыше 80% от номинала (32 А) - риск оплавления контактов;
• Не имеет функции автоматического отключения - нельзя использовать вместо автоматических выключателей при авариях;
• Не поддерживает управление дистанционно - только ручное управление через рукоятку;
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением.

Примеры использования

• Переключение между основным и резервным питанием трёхфазного станка;
• Выбор режима работы конвейера (быстрый / медленный / останов);
• Отключение группы двигателей для планового техобслуживания;
• Использование в качестве ручного контроллера в учебных лабораториях по электротехнике;
• Управление освещением в производственных зонах с несколькими уровнями яркости.

Практические советы

• При монтаже проверьте, чтобы отверстие было идеально круглым - искривлённые края затруднят установку и вызовут люфт рукоятки;
• Обязательно используйте клеммы с подходящим сечением - слишком толстые провода могут повредить зажимы;
• Перед первым включением проверните рукоятку вручную - убедитесь, что все положения фиксируются без усилий;
• Не применяйте смазку на механизме - она притягивает пыль и снижает надёжность контактов;
• При замене старого переключателя сравните схему коммутации - модели ПК-1 имеют разные варианты wiring, даже при одинаковом номере;
• Для длительной эксплуатации в условиях высокой запылённости - установите дополнительный кожух или поместите устройство в закрытый щит.
