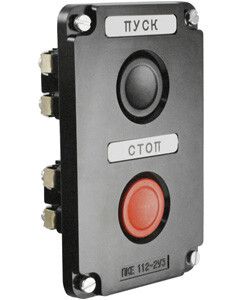

Пост управления ПКЕ 122-2 У2 10А 660В 2 элемента черн. и красн. цилиндр в нишу IP54 Электротехник ET519060

Пост управления ПКЕ 122-2 У2 от Электротехник - это компактный встраиваемый кнопочный пост с двумя цилиндрическими клавишами (черной и красной), рассчитанный на управление цепями до 660 В переменного тока и 10 А тока. Подходит для установки в ниши на монтажную плату, обеспечивает степень защиты IP54 и используется в промышленном оборудовании.

Назначение и область применения

Пост управления ПКЕ 122-2 У2 предназначен для ручного управления электрическими цепями: запуска, остановки, изменения режима работы оборудования. Применяется там, где требуется надежный и защищённый способ ввода команд - например, на станках, конвейерах, насосных станциях, системах вентиляции. Красная кнопка обычно служит для аварийной остановки, черная - для пуска. Оба элемента работают в паре: один нормально разомкнутый, другой - нормально замкнутый.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: 2 (обе - цилиндрические кнопки)
• Контакты: 1 нормально разомкнутый (НО), 1 нормально замкнутый (НЗ)
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - для эксплуатации в помещениях с умеренным климатом, температурой от −25C до +40C
• Материал корпуса: термостойкий пластик
• Цвет: черный корпус, красный и черный толкатели
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 122-2 У2 монтируется в подготовленную нишу в стенке шкафа или пульта. Для установки требуется отверстие соответствующего размера - посадочная часть выполнена под встраивание. Монтаж осуществляется через монтажную плиту, фиксирующуюся болтами внутри корпуса. Кабель подключается к контактным зажимам с помощью винтов. Диаметр толкателей - типовой для промышленных постов, совместим с большинством стандартных защитных колпачков. Не требует внешнего питания - работает как механический выключатель.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция исключает самопроизвольное включение - кнопки имеют механическую фиксацию в нейтральном положении. Защита IP54 предотвращает повреждение от пыли и случайных брызг, что важно в условиях цехов с повышенной влажностью или пылевыделением. Напряжение 660 В позволяет использовать пост в сетях средней мощности, однако не предназначен для силовых цепей выше 10 А.

Преимущества

• Двухэлементная схема - возможность реализовать базовые функции “пуск/стоп” одним устройством
• Цилиндрическая форма толкателей - удобна для нажатия даже в перчатках
• Защита IP54 - снижает риск отказа в пыльных или влажных средах
• Пластиковый корпус - легкий, не проводит ток, устойчив к химическим воздействиям
• Встраиваемая конструкция - экономит место, не выступает за поверхность

Ограничения применения

• Не подходит для установки на открытом воздухе - IP54 не гарантирует защиту от прямого потока воды или длительного воздействия осадков
• Не имеет световой индикации - нельзя визуально определить состояние кнопки без внешних указателей
• Работает только в помещении - климатическое исполнение У2 не допускает эксплуатации при температуре ниже −25C
• Нет ключевых переключателей или многопозиционных режимов - только два одноступенчатых действия
• Не рекомендован для цепей свыше 10 А - возможен перегрев и выход из строя контактов

Примеры использования

• Пуск и экстренная остановка станка ЧПУ
• Управление конвейерной лентой в пищевой промышленности
• Кнопка “старт” и “стоп” на щите вентиляции
• Локальное управление насосом в канализационной камере
• Ручной контроль в системах автоматизации с минимальным интерфейсом

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен полностью входить без зазора, чтобы сохранить IP54
• Подключайте провода плотно - слабый контакт может вызвать нагрев при нагрузке 10 А
• Используйте цветовое различение: красная кнопка всегда - аварийная остановка, черная - пуск
• Не используйте в местах с постоянным мытьем водой - вместо этого выбирайте IP65/IP67
• Проверяйте соответствие типа контактов (НО/НЗ) вашей схеме управления перед установкой
• Пост управления ПКЕ 122-2 У2 от Электротехник - хорошее решение для бюджетных решений, где важна надежность, а не расширенная функциональность
