Пластина торцевая TC 400х100 - 30269 ДКС

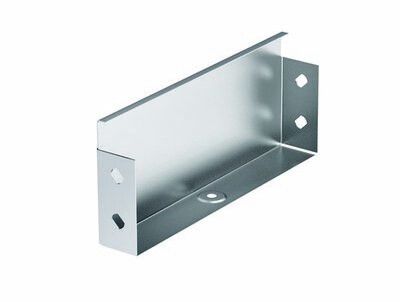

Заглушка торцевая цельная и сборная ТС 400х100 от DKC предназначена для герметичного закрытия концов кабельных трасс системы S5 Combitech. Эта заглушка обеспечивает защиту от пыли и влаги на уровне IP44, совместима с лотками шириной 400 мм и высотой 100 мм, и изготовлена из оцинкованной стали для долговечности в условиях повышенной влажности.

Назначение и область применения

Загlushka торцевая цельная и сборная ТС 400х100 используется для завершения кабельных трасс в системе S5 Combitech. Применяется там, где требуется исключить попадание пыли, влаги и сторонних предметов внутрь канала - например, на производствах, в промышленных зонах, серверных помещениях или на объектах с высокой запылённостью.

Этот аксессуар сочетается с другими компонентами системы S5 Combitech: неперфорированными лотками, защитными пластинами и крышки. Без него невозможно достичь заявленной степени защиты IP44.

Технические характеристики

• Габариты: ширина 400 мм, высота 100 мм - точно соответствуют габаритам лотков системы S5 Combitech;
• Материал: сталь с непрерывным холодным цинкованием по технологии Сендзимира - повышает коррозионную стойкость;
• Толщина материала: 1 мм - достаточна для жёсткости при монтаже и сохранении формы;
• Цвет: серый - единый цветовой ряд со всей серией S5 Combitech;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям безопасности;
• Климатическое исполнение: УХЛ2 - допущено к использованию в помещениях с умеренным и холодным климатом, в том числе с колебаниями температур и влажности;
• Тип изделия: пластина - основной элемент сборной заглушки, который фиксируется между уголками;
• Широкодиапазонное исполнение: да - позволяет применять в различных типах трасс;
• Исполнение для больших расстояний: да - сохраняет форму даже при длинных участках трассы без прогиба.

Совместимость и монтаж

Заглушка торцевая цельная и сборная ТС 400х100 совместима **только** с лотками системы S5 Combitech шириной 400 мм и высотой 100 мм. Не подходит для других систем или модификаций.

Состоит из трёх частей: металлическая пластина TC, два боковых уголка FR и крепёж (винты/гайки). Монтаж выполняется следующим образом:

1. Установите уголки FR на торец лотка - они плотно заходят по боковым стенкам;
2. Поместите пластину TC внутрь уголков так, чтобы она полностью перекрывала открытую часть лотка;
3. Зафиксируйте всё крепёжными элементами - затяните болты равномерно, чтобы избежать деформации.

Не требует сварки или специальных инструментов - достаточно обычного набора гаечных ключей.

Безопасность и стандарты

Заглушка выполнена из материалов, не поддерживающих горение. Соответствует нормам пожарной безопасности для промышленных кабельных систем. Климатическое исполнение УХЛ2 гарантирует работу при температурах от −25C до +40C и относительной влажности до 80%. Герметизация достигается благодаря точному соответствию габаритов и плотному контакту всех деталей - уровень защиты IP44 предотвращает попадание твердых частиц крупнее 1 мм и капель воды, падающих вертикально.

Преимущества

• Обеспечивает надёжную герметизацию конца трассы - необходима для соблюдения класса IP44;
• Простая сборка без сварки - экономит время при монтаже;
• Устойчивость к коррозии благодаря цинкованию по Сендзимиру - срок службы увеличен;
• Жёсткая конструкция - не деформируется даже при длительном воздействии нагрузок;
• Единство дизайна и стандартизация - легко заменяема и совместима со всеми элементами S5 Combitech.

Ограничения применения

• Подходит **только** для лотков S5 Combitech размером 400×100 мм - несовместима с другими системами;
• Не предназначена для внешней установки под открытым небом - хотя имеет защиту IP44, она не рассчитана на постоянный контакт с дождём или прямым потоком воды;
• Не рекомендуется использовать в средах с химически активными парями (например, кислотные выбросы) - цинкование выдерживает агрессивную среду, но не все виды коррозийных факторов;
• Не является самостоятельным элементом - обязательно нуждается в уголках FR и крепеже для работы.

Примеры использования

• Финальный участок кабельной трассы на производстве - закрытие выхода проводов из лотка перед входом в щитовую;
• Конец трассы в технологическом корпусе - предотвращает попадание пыли и насекомых;
• Закрытие свободного конца в офисных серверных - снижает риск случайного доступа к кабелям;
• Промышленные конвейеры с высокой запылённостью - защищает чувствительное оборудование внутри трассы.

Практические советы

• Перед монтажом проверьте, что торец лотка ровный - искривления могут помешать плотному прилеганию пластины;
• Используйте оригинальные уголки FR и крепёж от DKC - аналоги могут иметь другие габариты и нарушить герметичность;
• При необходимости можно комбинировать эту заглушку с другими элементами S5 Combitech - например, с переходниками или ответвлениями;
• При работе в сыром помещении периодически осматривайте места крепления - даже оцинкованная сталь требует контроля при длительной эксплуатации;
• Артикул 30269 - всегда указывайте его при заказе, чтобы получить именно ту модель, которая работает с вашей системой S5 Combitech.
