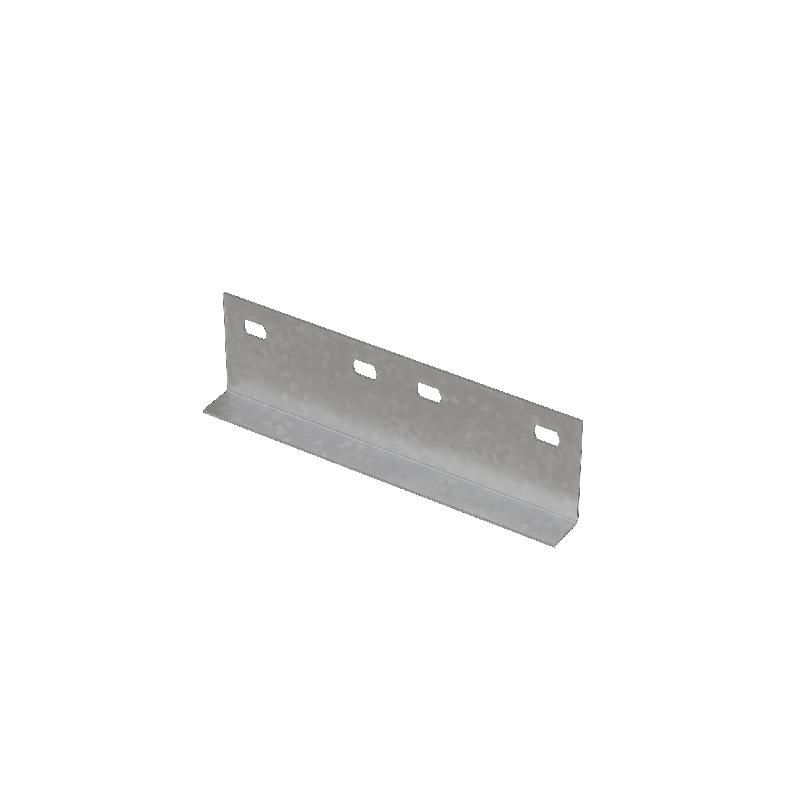

Соединительная пластина для лестничного лотка H80 s:2,0 мм N |LSPU2 |КМ-Профиль LO34738

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная 2 мм от КМ-Профиль (арт. lo34738) предназначена для надёжного соединения секций лестничных кабельных лотков с высотой борта 80 мм. Применяется в системах прокладки кабелей внутри зданий, обеспечивает механическую прочность и целостность трассы.

Назначение и область применения

Изделие служит для внешнего соединения двух соседних секций лестничного кабельного лотка. Устанавливается на наружной стороне бортов, где требуется жёсткая связь между участками трассы - например, при поворотах, удлинении или переходе на другую высоту. Подходит для сборки прямолинейных и сложных маршрутов кабельных путей в помещениях.

Технические характеристики

• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина материала: 2 мм
• Высота совмещаемого лотка: 80 мм
• Форма: плоская пластина с подготовленными отверстиями под крепёж
• Защитное покрытие: цинк, обеспечивающий устойчивость к коррозии в условиях сухого воздуха

Совместимость и монтаж

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная 2 мм совместима исключительно с лотками, имеющими высоту борта 80 мм. Монтаж выполняется снаружи лотка: пластина укладывается поверх торцов двух смежных секций, фиксируется болтами или саморезами через готовые отверстия. Для герметичности и долговечности рекомендуется использовать крепёж того же класса защиты - оцинкованный или нержавеющий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению UHL1 - допущено к применению в закрытых помещениях с нормальной влажностью и минимальным уровнем химической агрессии. Не предназначен для установки во влажных, сырых или агрессивных средах (например, в канализационных коллекторах, на улице или рядом с химическим оборудованием).

Преимущества

• Увеличивает жёсткость всей кабельной трассы за счёт равномерного распределения нагрузки
• Не требует сварки - позволяет собирать и разбирать систему без специального оборудования
• Цинкование по Сендзимиру гарантирует длительную антикоррозийную защиту в сухих условиях
• Стандартизованные отверстия обеспечивают точный и быстрый монтаж с любым типом крепежа подходящего размера

Ограничения применения

• Не применяется для внутреннего соединения лотков - только для наружного
• Не подходит для лотков с высотой борта отличной от 80 мм
• Запрещён монтаж в условиях повышенной влажности, постоянного контакта с водой или агрессивными газами/паром
• Не рассчитана на значительные ударные или динамические нагрузки - только на статическую массу кабелей

Примеры использования

• Соединение прямых участков кабельного лотка в серверной комнате офисного здания
• Расширение трассы в производственном цеху при модернизации электрооборудования
• Переход между двумя уровнями лотка на этаже торгового комплекса
• Сборка вертикального шахтного участка в многоквартирном доме

Практические советы

• Перед монтажом проверьте соответствие толщины стенок лотка и высоты борта - даже небольшое отклонение (+-2–3 мм) может нарушить плотность соединения
• Используйте одинаковый тип крепежа по всему участку трассы - это снижает риск электрохимической коррозии
• При необходимости продления трассы более чем на два метра - используйте две пластинки с интервалом, чтобы избежать прогиба
• Обязательно затяните все крепёжные элементы до упора - недостаточное усилие вызывает люфт и возможное повреждение кабелей при вибрациях
• Артикул lo34738 от КМ-Профиль - единственный вариант этой формы и размера в каталоге; аналоги других производителей часто имеют другие шаги отверстий или толщину - не заменяйте без проверки!
