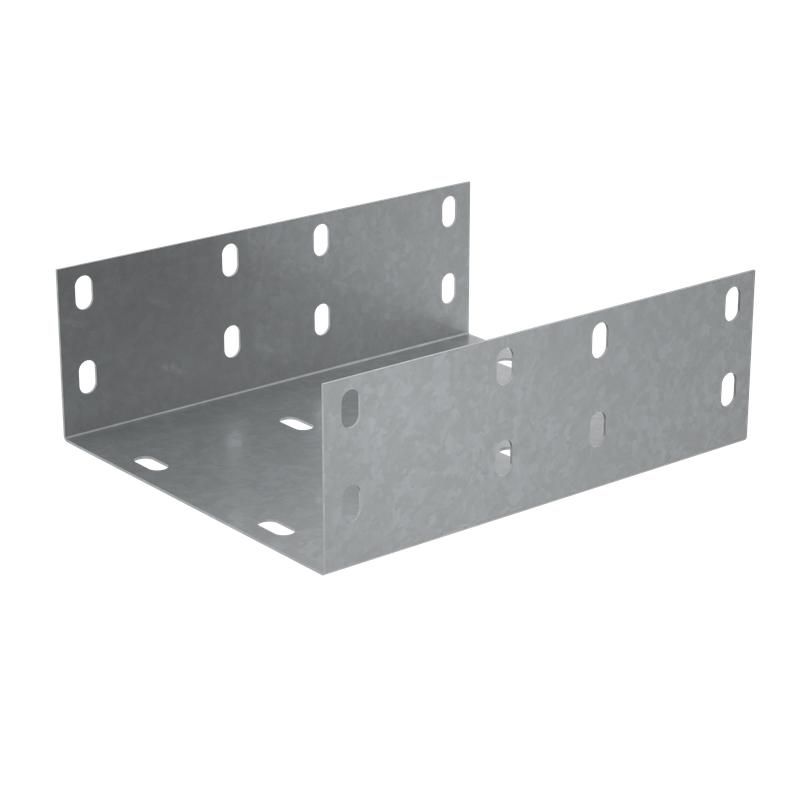

Соединительная пластина усиленная П-образная для лотка 80х300 мм "ПЛЮС" | SPUplus80-300 КМ-Профиль PL4730

Соединительная пластина П-образная усиленная для лотка 80х300 мм серия ПЛЮС SPUplus80-300 от компании КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, обеспечивая повышенную жёсткость и долговечность трассы. Подходит для установки в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 80х300 мм серия ПЛЮС SPUplus80-300 применяется для соединения двух соседних участков кабельного лотка в месте их стыка - особенно там, где требуется укрепление конструкции. Элемент предназначен исключительно для лотков шириной 300 мм и высотой бортов 80 мм. Усиленная форма позволяет распределить нагрузку от веса кабелей и внешнего давления, снижая риск деформации.

Технические характеристики

• Габариты: 80×300×80 мм - соответствует стандартным габаритам лотка 80×300 мм;
• Материал: сталь оцинкованная толщиной 1 мм - обеспечивает прочность и устойчивость к механическим воздействиям;
• Защитное покрытие: оцинкование горячим способом по методу Сендзимира - равномерное, плотное цинковое покрытие, защищающее от коррозии даже при длительном контакте с влагой;
• Тип соединения: винтовой разъём - фиксация осуществляется болтами через предварительно просверленные отверстия;
• Исполнение: продольный соединитель - работает только вдоль оси лотка, не предназначен для поворотов или ответвлений;
• Огнестойкость: да - материал сохраняет целостность при температурных перепадах и краткосрочном воздействии пламени;
• Цвет: серый - единый цветовой стиль с другими компонентами системы КМ-Профиль.

Совместимость и монтаж

SPUplus80-300 совместим только с кабельными лотками серии КМ-Профиль, имеющими те же габариты: ширина 300 мм, глубина 80 мм. Для монтажа потребуются болты M6 или аналогичные по размеру (не входят в комплект). Пластину устанавливают сверху и снизу стыка лотков, выравнивая поверхности. После этого затягивают болты до упора - избыточная нагрузка недопустима, чтобы не деформировать стенки лотка. Монтаж допускается как на горизонтальной, так и на вертикальной поверхности.

Безопасность и стандарты

• Оцинковка выполнена по ГОСТ 9.307-89 - гарантирует соответствие требованиям к антикоррозийному покрытию;
• Эксплуатационная классификация по ГОСТ 15150-69 - изделие рассчитано на работу в условиях умеренного климата, с низкой загрязнённостью воздуха и повышенной влажностью;
• Огнестойкость подтверждается испытаниями материалов - пластину можно применять в системах, требующих соблюдения норм противопожарной безопасности.

Преимущества

• Увеличенная несущая способность - за счёт двойной П-образной формы и толщины стали 1 мм;
• Высокая коррозионная стойкость - горячеоцинкованное покрытие служит минимум 15–20 лет даже во влажных зонах;
• Простота сборки - не требует специального оборудования, достаточно обычного набора инструментов;
• Совместимость с системой КМ-Профиль - легко комбинируется с другими элементами лотковой системы без адаптеров.

Ограничения применения

• Не для лотков другой ширины или высоты - использование с лотком 200 мм или 100 мм невозможно;
• Не предназначен для угловых соединений - только для прямых продольных стыков;
• Запрещено использовать в агрессивных химических средах - например, рядом с кислотными или щелочными выбросами;
• Работает только внутри помещений или под навесом - прямые осадки и постоянное попадание воды могут снизить срок службы, хотя покрытие устойчиво к влаге.

Примеры использования

• Подключение секций лотка на производстве - например, в цехах пищевой промышленности с частой мойкой оборудования;
• Прокладка силовых кабелей в административных зданиях - когда необходимо удлинить трассу без изменения направления;
• Обустройство кабельных путей на объектах ЖКХ - в подвалы, насосные станции, тепловые пункты;
• Формирование основной трассы на открытых территориях - например, возле производственных корпусов с минимальным уровнем загрязнения воздуха.

Практические советы

• Перед монтажом проверьте точное совпадение габаритов лотка и пластины - даже 2–3 мм расхождения нарушают герметичность и прочность соединения;
• Используйте антивибрационные шайбы при установке в местах с вибрацией - например, около двигателей или компрессоров;
• Не забудьте закрутить все болты одинаково по моменту - неравномерная затяжка вызывает перекос и быстрый износ;
• При замене старой пластины - удалите всю ржавчину с кромок лотка перед установкой новой SPUplus80-300;
• Храните запасные пластины в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с сыростью.
