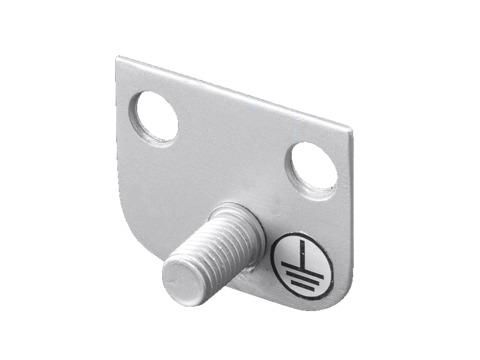

Пластина с клеммой Rittal 7829200

Пластина с клеммой центральная точка заземления от Rittal (арт. 7829200) - это надёжное устройство для создания единой точки заземления в распределительных щитах. Простая, прочная конструкция из стали позволяет безопасно соединить несколько проводников и обеспечить эффективное заземление системы.

Назначение и область применения

Пластина с клеммой центральная точка заземления используется для объединения нескольких заземляющих проводников в одной точке. Это необходимо для соблюдения требований безопасности в электроустановках - чтобы все металлические части оборудования имели надёжную связь с контуром заземления. Подходит для установки внутри распределительных щитов, шкафов управления, автоматических систем и промышленного оборудования.

Технические характеристики

• Тип устройства: Устройство заземления
• Материал: Листовая сталь - прочная, устойчивая к механическим нагрузкам и коррозии при правильной эксплуатации
• Степень защиты: IP55 - защищена от пыли и струй воды, что допускает использование в условиях повышенной влажности или на производстве
• Способ монтажа: Винтовой - фиксируется на DIN-рейке или стенке шкафа с помощью комплектных винтов
• Количество контактов: 1 язычок для подключения одного заземляющего провода
• Размер клеммы: M8 - совместима с кабелями до 16 мм2 (по стандартным нормам)
• Комплектация: 1 плита, 2 винта, 2 стопорные шайбы, 1 гайка M8, 1 контактная шайба M8, 1 подкладная шайба
• Гарантия: 18 месяцев

Совместимость и монтаж

Пластина с клеммой центральная точка заземления монтируется на DIN-рейку или жестко к стенке шкафа с помощью двух винтов из комплекта. Для подключения заземляющего провода используйте кабель с медным наконечником M8. Контактная шайба обеспечивает надёжный токопроводящий контакт между пластиной и проводом. Гайка и подкладная шайба предотвращают самопроизвольное ослабление соединения. Не требуется сверление - всё крепится стандартными элементами.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению согласно ПУЭ и ГОСТ Р 50571. Все материалы выбраны с учётом долговременной работы в электротехнических системах. Степень защиты IP55 гарантирует работу в средах с пылью и брызгами воды, что важно для заводских условий.

Преимущества

• Централизованное заземление снижает риск возникновения потенциальных различий между оборудованием
• Листовая сталь обеспечивает высокую механическую прочность и долговечность
• Полный комплект крепежа исключает необходимость докупать детали
• IP55 позволяет использовать в сложных условиях без дополнительной защиты
• Простота монтажа - не требует специнструментов

Ограничения применения

Не предназначена для прямого подключения силовых кабелей выше 16 мм2 - для больших сечений нужна другая клемма. Не следует применять в агрессивных химических средах - материал не покрыт антикоррозийным слоем. Нельзя использовать вне закрытых шкафов без дополнительной защиты от осадков и прямого попадания воды.

Примеры использования

• Заземление корпусов частотных преобразователей в промышленном щите
• Объединение заземляющих проводов от станков, конвейеров и панелей управления
• Подключение заземления к шасси серверных стоек в IT-шкафах
• Формирование общей точки заземления в системах АСУ ТП

Практические советы

• Перед монтажом проверьте, что площадь поверхности пластины свободна от краски или оксидов - они нарушают контакт. При необходимости зачистите место крепления
• Используйте только медные наконечники с опрессовкой - не затягивайте голый провод напрямую
• Проверяйте момент затяжки гайки M8 - он должен быть около 4–5 Нм, чтобы не повредить резьбу
• Пластина с клеммой центральная точка заземления от Rittal (арт. 7829200) совместима с сериями DK и другими шкафами Rittal - идеально встраивается в существующие решения
• Если вам нужно больше точек заземления - рассмотрите комбинированные пластины или наборы из нескольких таких элементов
