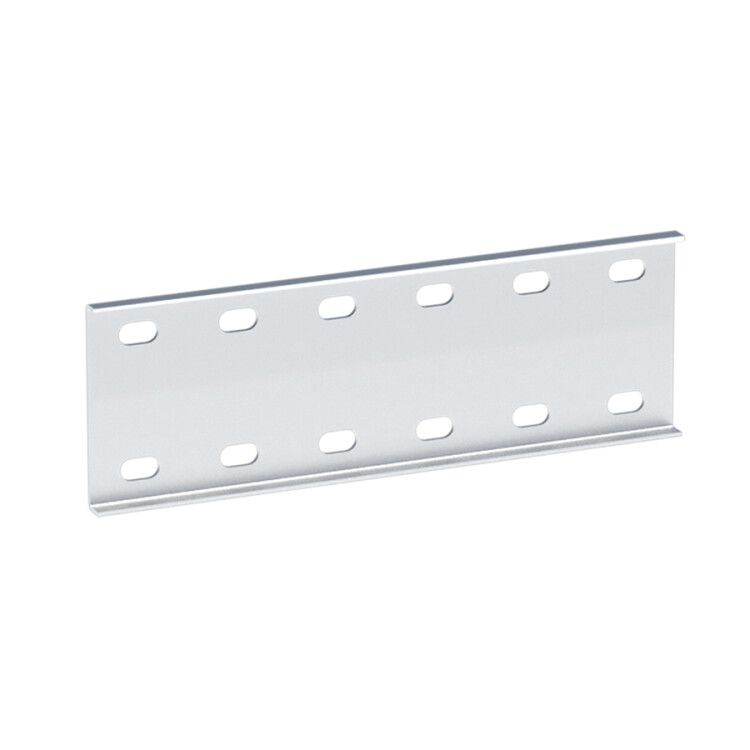

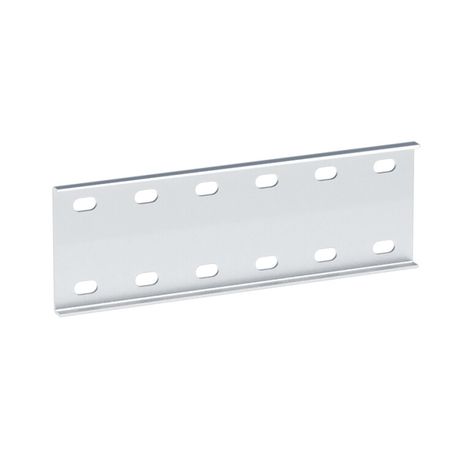

Пластина соединительная для лестничного лотка усиленного h=100 мм (2 мм) HDZ EKF | cyltp10015-2-HDZ

Пластина соединительная для лестничного лотка усиленного h=100 мм (2 мм) HDZ EKF PROxima - элемент кабельной трассы, обеспечивающий надёжное угловое соединение между участками лестничного лотка без сварки. Применяется в промышленных, коммерческих и жилых объектах там, где требуется гибкая и долговечная кабельная система. Бренд EKF и артикул cyltp10015-2-hdz указывают на соответствие серии EKF-Line.

Назначение и область применения

Пластина соединительная используется для создания поворотов и переходов в кабельной трассе из усиленного лестничного лотка высотой 100 мм. Подходит для горизонтальных и вертикальных направлений благодаря шарнирному механизму. Применяется на объектах с высокими требованиями к прочности: заводы, энергообъекты, торговые центры, офисные здания, транспортные узлы.

Технические характеристики

• Тип изделия: пластина соединительная
• Высота лотка: 100 мм - совместима с усиленными лестничными лотками этого размера
• Толщина материала: 2 мм - обеспечивает повышенную механическую прочность
• Материал: сталь - выдерживает нагрузки и вибрации
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Тип соединения: винтовой разъем - сборка без сварки, доступна обычным инструментом
• Исполнение: уголковый соединитель - позволяет менять направление трассы под углом
• Горизонтально-поворотный / шарнирный: да - можно регулировать угол установки после монтажа
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Пластина совместима исключительно с лестничными лотками усиленного типа высотой 100 мм и толщиной стенки 2 мм. Для монтажа требуются болты и гайки, подходящие к фланцам лотка - они не входят в комплект. Соединение выполняется через предварительно просверленные отверстия. Шарнирный механизм позволяет легко выставить нужный угол до затяжки винтов. Монтаж возможен как на стене, так и на потолке. Инструкция по сборке есть в документации серии EKF-Line.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование обеспечивает электроизоляцию и снижает риск коррозионного разрушения. Напряжение и ток не влияют на работу пластины - она является только механическим элементом крепления.

Преимущества

• Отсутствие сварочных работ - экономия времени и средств на монтаже
• Шарнирный дизайн - возможность точной настройки угла без замены детали
• Горячее цинкование - длительная защита от ржавчины, особенно в сырых помещениях
• Высокая жёсткость (2 мм) - выдерживает значительные нагрузки от кабелей и внешних воздействий
• Единая серия EKF-Line - все элементы взаимозаменяемы и совместимы друг с другом

Ограничения применения

• Не предназначена для использования с лотками другой высоты (например, 50 мм или 150 мм)
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя покрытие защищено, сама сталь не рассчитана на длительное воздействие жидкости
• Не подходит для кабельных трасс с частыми ударными нагрузками - например, рядом с крупногабаритным оборудованием без дополнительной защиты
• Требует наличия болтов и гаек - не комплектуется крепёжом

Примеры использования

• Переход с горизонтального участка лотка на вертикальный в машинном зале завода
• Обход препятствий (трубопроводов, колонн) в административном здании
• Формирование распределительных шахт в многоэтажных жилых комплексах
• Подключение кабельных трасс к распределительным щитам с изменением направления

Практические советы

• Проверьте посадочные отверстия на лотке перед покупкой - они должны точно совпадать с отверстиями на пластине
• Затягивайте болты равномерно, чтобы не перекосить соединение - это сохраняет целостность кабельной трассы
• При использовании в помещении с высокой влажностью дополнительно проверяйте состояние цинкового покрытия каждые 2–3 года
• Для удобства монтажа используйте удлинители и магнитные биты - работа с винтовыми соединениями становится быстрее
• Эта пластина - часть системы M-Line Plus; если планируете масштабную трассу, закупайте весь комплект из одной партии - гарантируется одинаковое качество и совместимость
