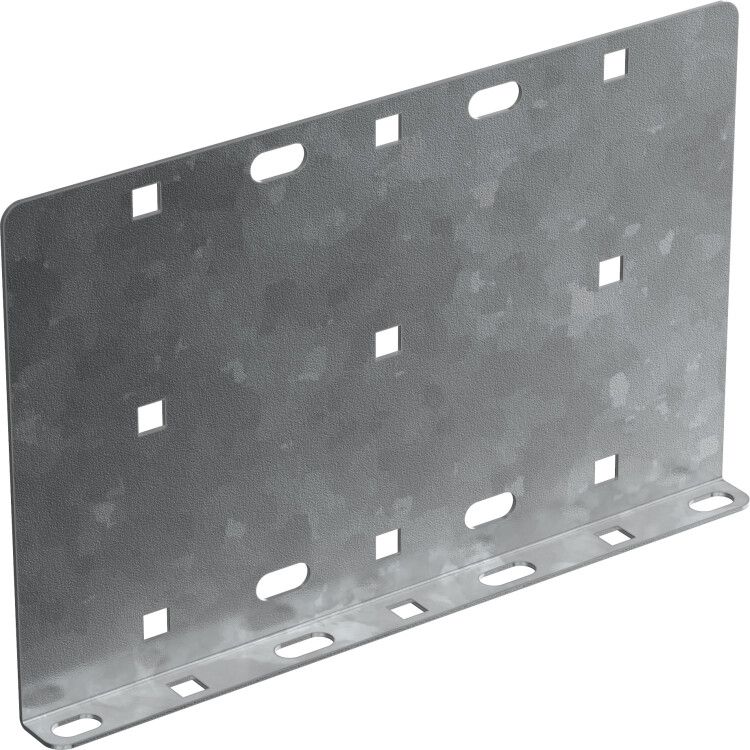

Пластина соединительная LESTA h=55мм HDZ | CLM40D-PS-055-HDZ IEK

Пластина соединительная h=55мм HDZ от IEK (ИЭК), артикул clm40d-ps-055-hdz, предназначена для надёжного соединения металлических лотков и аксессуаров там, где невозможно использовать телескопические соединения - например, после реза или на стыках элементов. Изготовлена из горячецинкованной стали, обеспечивает долговечную фиксацию в системах кабель-каналов.

Назначение и область применения

Пластина соединительная h=55мм HDZ используется для механического соединения двух участков кабельных лотков, когда стандартные телескопические замки недоступны - например, после резки лотка на месте монтажа или при переходе между секциями с разным направлением. Применяется в системах прокладки кабелей на объектах промышленного, коммерческого и инфраструктурного назначения: в цехах, на элеваторах, в подстанциях, вентиляционных шахтах и других зонах с высокой нагрузкой и агрессивной средой.

Технические характеристики

• Высота: 55 мм - соответствует стандартной высоте лотков серии LESTA
• Габаритные размеры: 34×200×0 мм - плоская форма без толщины, что позволяет устанавливать её внутри профиля лотка
• Материал: сталь ходкокатаная - прочная, жесткая основа, выдерживающая механические нагрузки
• Покрытие: горячий цинк по ГОСТ 9.307-89 - защищает от коррозии даже при повреждении поверхности
• Тип крепления: винтовое - фиксируется болтами через предварительно просверленные отверстия
• Срок службы: 20 лет - при соблюдении условий эксплуатации в условиях сухих и умеренно влажных помещений
• Исполнение: горизонтальное / вертикальное - можно монтировать как вдоль, так и поперёк лотка

Совместимость и монтаж

Пластина совместима с лотками серии LESTA от IEK, имеющими высоту 55 мм. Устанавливается внутрь лотка на место разреза или стыка. Для монтажа требуется два болта M6 или M8 (не входят в комплект) - они затягиваются через отверстия в пластине и в стенках лотка. Крепление выполняется с обеих сторон стыка. Проверьте, чтобы отверстия в лотке совпадали с отверстиями пластины - допуск по расположению +-1 мм. Монтаж возможен как до, так и после прокладки кабелей, но рекомендуется выполнять до заполнения лотка для удобства доступа.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 9.307-89 - стандартом на горячее цинкование. Обеспечивает электроизоляцию от корпуса оборудования при правильном заземлении всей системы. Соответствует нормам безопасности для промышленных кабельных систем, не содержит токсичных материалов.

Преимущества

• Устойчивость к коррозии благодаря сплошному слою горячего цинка - особенно важно во влажных и агрессивных средах
• Не требует сварки - монтаж осуществляется обычными инструментами
• Сохраняет целостность жёсткости лотка после реза - не деформируется под весом кабелей
• Работает в обоих направлениях - гибкость установки снижает количество типов запчастей на складе
• Совместима с другими элементами серии LESTA - легко интегрируется в существующую систему

Ограничения применения

• Не предназначен для использования вне закрытых кабельных систем - не является самостоятельным элементом защиты
• Не рассчитана на внешнюю эксплуатацию без дополнительной герметизации - не имеет IP-защиты
• Не применяется для соединения лотков с высотой отличной от 55 мм - не будет плотно прилегать
• Не подходит для частых демонтажей - многократное откручивание винтов может повредить резьбу в лотке

Примеры использования

• Соединение двух фрагментов лотка после точечного реза на производстве
• Фиксация стыка между вертикальным и горизонтальным участком кабельного канала
• Замена повреждённого участка лотка без замены всего модуля
• Обход препятствий (например, трубопровода) путём реза и последующего восстановления целостности системы

Практические советы

• Перед монтажом проверьте, что лоток не перекошен - пластина должна плотно прилегать по всей длине
• Используйте болты с шайбой - это предотвращает проворачивание и равномерно распределяет нагрузку
• При работе в помещениях с повышенной влажностью дополнительно смажьте места контакта антикоррозийной смазкой
• Не используйте пластины вместо опорных элементов - они не воспринимают нагрузку на изгиб
• Артикул clm40d-ps-055-hdz всегда стоит заказывать в паре - одна пластина соединяет два лотка, поэтому минимум две единицы нужны на один стык
