Усиливающая пластина на дно 200 мм ПЛЮС - SP200plus КМ-Профиль PL1023

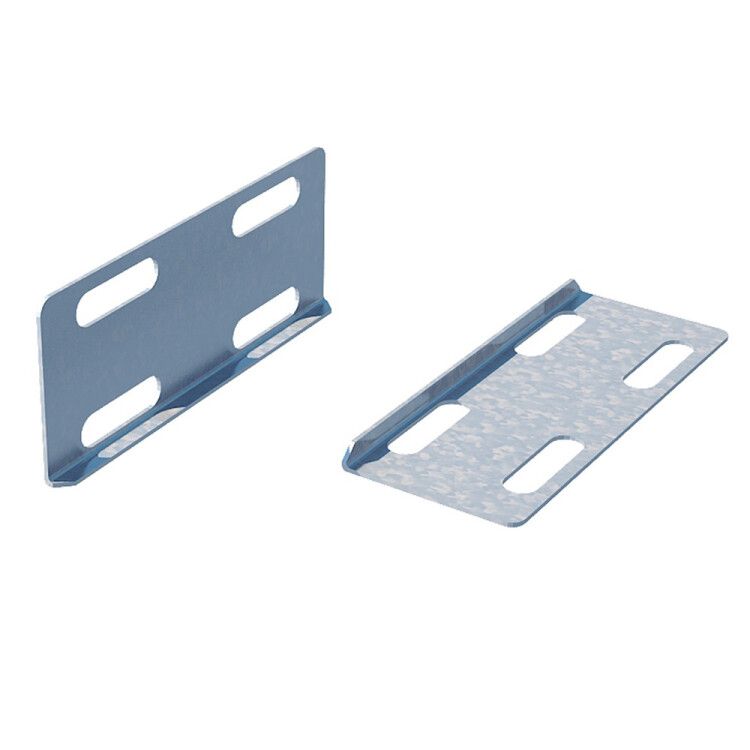

Усиливающая пластина на дно 200 мм оцинкованная сталь ПЛЮС от КМ-Профиля предназначена для усиления жесткости кабельного лотка при прокладке трасс в помещениях. Артикул sp200plus - решение для повышения нагрузочной способности без изменения габаритов лотка.

Назначение и область применения

Усиливающая пластина на дно 200 мм оцинкованная сталь ПЛЮС устанавливается на нижнюю поверхность металлического кабельного лотка для повышения его несущей способности. Применяется там, где требуется увеличить прочность конструкции при высоких механических нагрузках - например, при большом количестве кабелей, тяжелых проводах или частом обслуживании трассы. Подходит для внутренней прокладки в офисах, цехах, АТС, распределительных пунктах. Не рекомендуется для открытых площадок, влажных или химически агрессивных зон.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость за счет равномерного цинкового покрытия
• Толщина материала: 1 мм - оптимальный баланс между жесткостью и массой
• Ширина лотка: 200 мм - совместима с лотками такого же размера
• Тип изделия: соединительная пластина для стыка основания лотка
• Тип соединения: винтовой разъем - фиксация болтами через перфорацию
• Огнестойкость: да - сохраняет целостность при воздействии температур до предела нормируемого класса
• Цвет: серый - соответствует цвету стандартных оцинкованных лотков
• Климатическое исполнение: У1 / УХЛ1 - допустимо применение в закрытых помещениях с контролируемой влажностью и температурой от –40C до +40C

Совместимость и монтаж

Пластина совместима с кабельными лотками шириной 200 мм от производителей, использующих стандартизованные габариты. Монтаж выполняется на дне лотка с помощью самонарезающих или обычных болтов M6–M8, проходящих через перфорированные отверстия. Нет необходимости в сварке - все работы выполняются с помощью ручного инструмента. Для надежного крепления рекомендуется использовать шайбы и контргайки при вибрационных нагрузках. Установка возможна как на новых, так и на уже смонтированных лотках - достаточно открыть доступ к нижней плоскости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждена испытаниями на соответствие нормам пожарной безопасности для кабельных систем. Цинкование по методу Сендзимира соответствует ISO 1461 и EN 10346 - гарантирует однородность и долговечность антикоррозийного слоя.

Преимущества

• Перфорированная конструкция снижает вес, ускоряет монтаж и позволяет легко крепить пластины без дополнительной подготовки
• Горячее цинкование по методу Сендзимира обеспечивает длительную защиту от ржавчины даже при малейших повреждениях покрытия
• Не требует сварки - экономит время и исключает риск деформации лотка
• Сохраняет первоначальные габариты лотка - не влияет на установку крышек, переходников и других элементов системы
• Высокая ремонтопригодность - можно заменить одну пластину без демонтажа всей секции

Ограничения применения

• Не применяется в условиях постоянной влажности, конденсата, агрессивных паров (например, в химических цехах, банях, холодильных камерах)
• Не предназначен для наружной установки - даже при УХЛ1 исполнении срок службы снижается при прямом контакте с осадками
• Работает только с лотками шириной точно 200 мм - несовместима с другими размерами (100, 150, 250 мм)
• Не используется как самостоятельный несущий элемент - только как усиливающий компонент

Примеры использования

• Усиление лотка в серверной комнате с плотной укладкой силовых кабелей
• Поддержка длинных участков трассы в производственных цехах с вибрацией оборудования
• Укрепление лотка под тяжелыми кабелями на этажах многоэтажных зданий
• Ремонт старого лотка, потерявшего жесткость после многолетней эксплуатации

Практические советы

• Проверьте посадочную ширину лотка перед заказом - точное совпадение 200 мм критично
• При монтаже на существующую трассу снимите крышку и убедитесь, что нет препятствий для установки болтов
• Используйте антивибрационные шайбы, если лоток расположен рядом с насосами, вентиляторами или станками
• При наличии нескольких пластин на одном участке - располагайте их равномерно, шаг не более 1 метра
• Пластина sp200plus от КМ-Профиля - часть единой системы; лучше сочетать с аналогичными крепежами и лотками того же бренда для гарантированной совместимости
