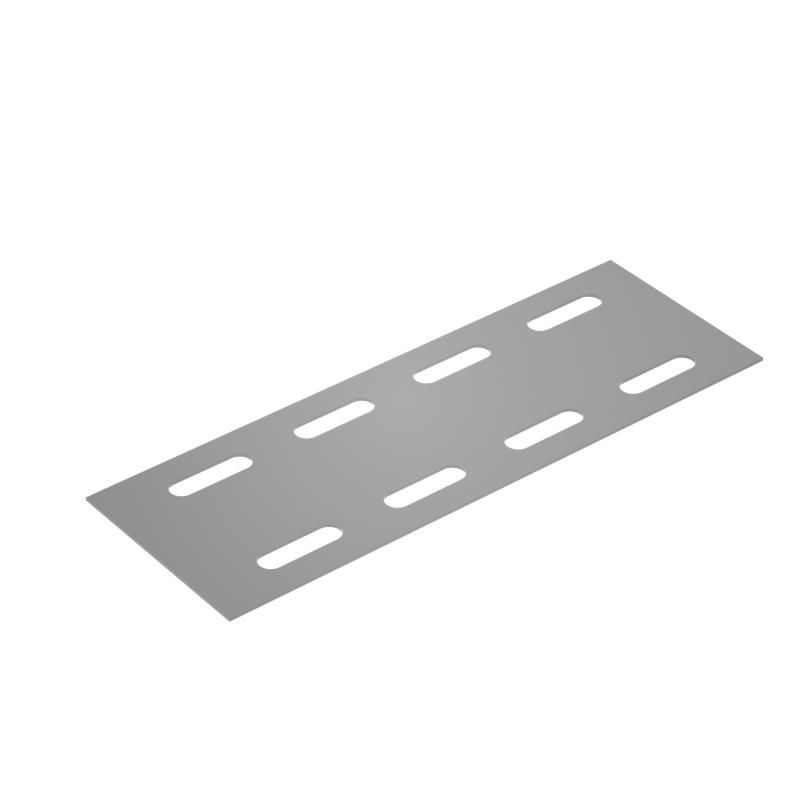

Усиливающая пластина на дно 500 мм ПЛЮС HD - SP500plus КМ-Профиль PL1955

Усиливающая пластина на дно 500 мм ПЛЮС HD от КМ-Профиля - это надёжный элемент для усиления жёсткости и несущей способности кабельного лотка. Артикулы sp500plus hd и pl1955 подходят для монтажа в условиях повышенной влажности, под открытым небом и в коррозийно активной среде.

Назначение и область применения

Усиливающая пластина на дно 500 мм ПЛЮС HD предназначена для укрепления дна металлических кабельных лотков при прокладке тяжёлых кабельных трасс. Применяется там, где требуется повышение прочности конструкции без замены всего лотка - например, при перегрузках, длинных пролётах или установке на опорах с большим шагом. Подходит для промышленных объектов, энергообъектов, тоннелей, открытых площадок и помещений с высокой влажностью.

Технические характеристики

• Ширина лотка: 500 мм - соответствует стандартным лоткам этой ширины;
• Толщина материала: 1 мм - достаточна для усиления без избыточного веса;
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии;
• Тип соединения: винтовой разъем - позволяет фиксировать пластину болтами без сварки;
• Тип изделия: соединительная пластина - монтируется на стык дна двух лотков или вдоль одного лотка;
• Цвет: серый - совпадает с цветом большинства оцинкованных лотков;
• Огнестойкость: да - сохраняет целостность при воздействии температур до предела нормируемого класса;
• Климатическое исполнение: О(1,2,4) - работает при температурах от −50C до +40C, в условиях повышенной влажности и с низкой загрязнённостью воздуха;
• Защитное покрытие: горячее цинкование по DIN EN ISO 1461 - равномерный слой цинка, устойчивый к механическим повреждениям.

Совместимость и монтаж

Пластина совместима с кабельными лотками шириной 500 мм от производителей, использующих стандартизированные габариты. Монтируется на дно лотка с помощью винтов через перфорацию - не требует сварки или специальных инструментов. Для надёжного крепления рекомендуется использовать болты M8–M10 с гроверами. Расстояние между отверстиями соответствует стандартному шагу крепления лотков. Установка возможна как на новую, так и на уже смонтированную трассу.

Безопасность и стандарты

• Исполнение соответствует ГОСТ 15150-69 - гарантирует работу в указанных климатических зонах;
• Горячее цинкование по DIN EN ISO 1461 - подтверждает долговечность защиты от коррозии;
• Огнестойкость - изделие не распространяет пламя и сохраняет форму при нагреве, что важно для систем кабельной инфраструктуры в зонах с повышенными требованиями к пожарной безопасности.

Преимущества

• Перфорированная поверхность снижает массу, не теряя прочностных качеств;
• Не требует сварки - экономит время и исключает риск деформации лотка;
• Горячее цинкование обеспечивает срок службы более 25 лет даже в агрессивной среде;
• Готово к применению - не нуждается в сборке или доработке перед установкой;
• Серый цвет не выделяется на фоне лотков, сохраняя эстетичность трассы.

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов);
• Рекомендовано избегать постоянного контакта с морской водой или соляными брызгами - хотя цинк защищает, длительное воздействие соли может снизить срок службы;
• Подходит только для лотков шириной 500 мм - несовместима с другими размерами;
• Не является самостоятельным несущим элементом - должна монтироваться на существующий лоток, а не заменять его.

Примеры использования

• Усиление дна лотка на участке прохода через технологический корпус с тяжёлыми силовыми кабелями;
• Добавление жёсткости к лотку, установленному на длинном пролёте между колоннами;
• Монтаж на открытом воздухе - например, на крыше производственного здания или в парковке;
• Обновление старой кабельной трассы без замены всех лотков - просто добавьте пластину под нагрузочные участки.

Практические советы

• При монтаже проверяйте, чтобы пластина плотно прилегала к дну лотка - зазоры снижают эффективность усиления;
• Используйте антивибрационные шайбы, если лоток расположен рядом с оборудованием с вибрациями;
• При работе в сыром помещении после монтажа можно дополнительно обработать места крепления герметиком на основе силикона - это продлит жизнь соединения;
• Не применяйте пластину в качестве опоры для лотка - она не рассчитана на вертикальную нагрузку, только на усиление дна;
• Артикулы sp500plus hd и pl1955 взаимозаменяемы - различаются только номерами в каталогах, но одинаковы по конструкции.
