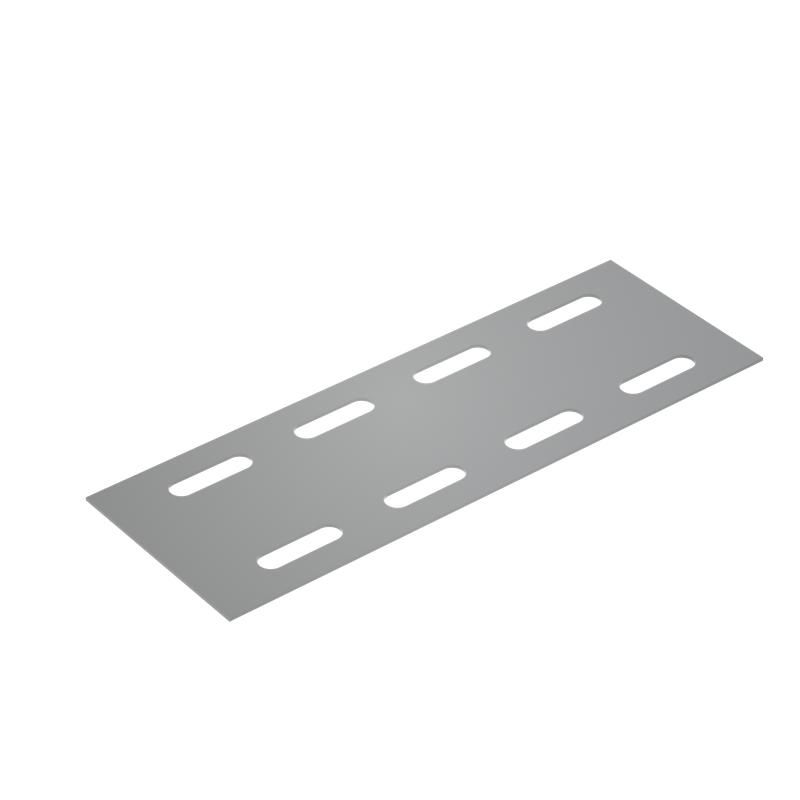

Усиливающая пластина на дно 600 мм ПЛЮС - SP600plus КМ-Профиль PL1027

Усиливающая пластина на дно 600 мм оцинкованная сталь ПЛЮС от КМ-Профиля - это элемент для усиления жесткости кабельного лотка, обеспечивающий надежную передачу нагрузки на опоры. Артикулы pl1027 и sp600plus подходят для монтажа в системах с лотками шириной 600 мм, особенно там, где важна долговечность и огнестойкость.

Назначение и область применения

Усиливающая пластина на дно 600 мм оцинкованная сталь ПЛЮС применяется для повышения несущей способности металлических кабельных лотков при укладке тяжелых кабельных трасс. Она монтируется на нижнюю поверхность лотка в зонах стыков или участках с повышенными механическими нагрузками. Подходит для внутренней прокладки в помещениях: офисах, производственных цехах, распределительных пунктах, серверных. Не предназначена для открытого воздуха или агрессивных сред.

Технические характеристики

• Материал: оцинкованная сталь, обработка по методу Сендзимира
• Толщина: 1 мм
• Ширина: 600 мм - точно соответствует стандартным лоткам этой ширины
• Тип изделия: соединительная пластина для дна лотка
• Тип соединения: винтовой разъем - фиксация болтами через перфорацию
• Защитное покрытие: горячее цинкование - устойчиво к коррозии в сухих условиях
• Цвет: серый
• Огнестойкость: да - сохраняет целостность при воздействии высоких температур
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Пластина совместима с кабельными лотками шириной 600 мм от производителей, использующих стандартизованные габариты. Монтаж выполняется на дно лотка с помощью саморезов или болтов, проходящих через перфорированные отверстия. Нет необходимости в сварке или предварительной сборке - изделие готово к установке сразу после доставки. Для прочной фиксации рекомендуется использовать болты M4–M6 с шагом 150–200 мм. Убедитесь, что посадочная площадка лотка плоская и не имеет деформаций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждена испытаниями на устойчивость к термическим нагрузкам. Цинковое покрытие по методу Сендзимира соответствует нормам по защите от коррозии для внутренних объектов. Продукт не содержит токсичных компонентов и безопасен при работе вблизи людей.

Преимущества

• Перфорированная конструкция снижает массу, не снижая жесткость
• Горячее цинкование гарантирует длительный срок службы в сухих условиях
• Не требует сварки - экономит время и трудозатраты при монтаже
• Поддерживает огнестойкость всей кабельной системы
• Серый цвет не выделяется на фоне стандартных лотков, эстетично сочетается

Ограничения применения

Усиливающая пластина на дно 600 мм оцинкованная сталь ПЛЮС не предназначена для:

• Установки на открытом воздухе - цинк подвержен выветриванию при постоянной влажности
• Агрессивных сред: химических цехов, бассейнов, теплиц, мест с частыми мытьями
• Применения с лотками другой ширины - несовместима с 400 мм, 800 мм и другими
• Работы при температурах ниже -40C - материал становится хрупким

Примеры использования

• Усиление дна лотка в промышленном цеху, где проложены силовые кабели тяжелых станков
• Фиксация на стыке двух лотков в серверной комнате для равномерного распределения нагрузки
• Добавление жесткости в длинных пролетах кабельного лотка в административном здании
• Замена старых пластин при модернизации существующей кабельной трассы

Практические советы

• Проверьте точное соответствие ширины лотка - 600 мм. Отклонение даже на 2–3 мм может нарушить плотность контакта.
• При монтаже используйте антивибрационные шайбы - они продлят жизнь винтам в условиях вибраций оборудования.
• Не затягивайте болты слишком сильно - тонкая сталь (1 мм) легко деформируется.
• При замене старой пластины удалите все следы ржавчины с поверхности лотка перед установкой новой - это повысит контакт и долговечность.
• Для больших проектов заказывайте партию целиком - цвет и толщина цинка могут немного отличаться между партиями.
