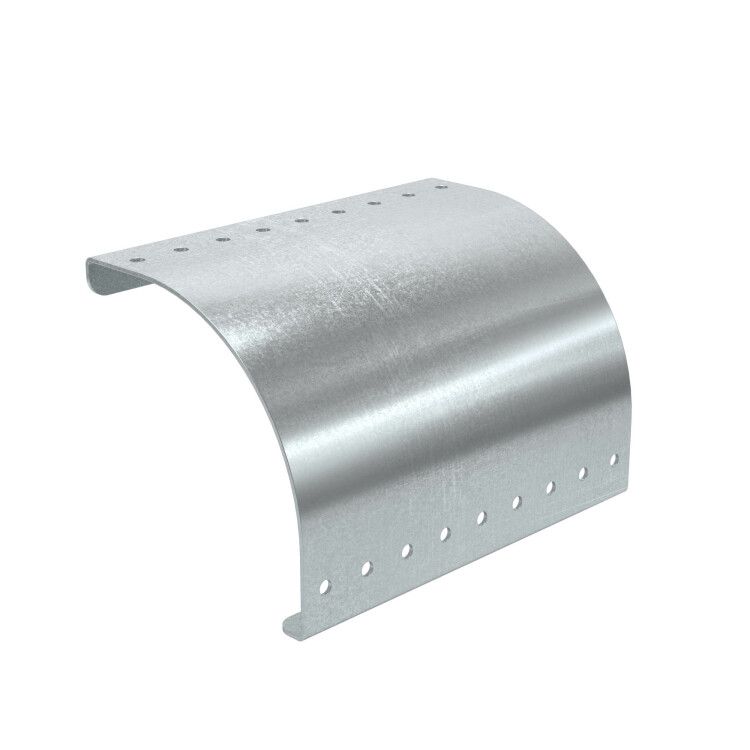

Пластина вывода кабеля для лестничных лотков осн.300 мм, в комплекте с крепёжными элементами, необходимыми монтажа | UEP30K DKC ДКС

Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC — элемент для организации выхода кабелей из лестничного лотка в вертикальном направлении. Продукт серии U5 Combitech от бренда DKC обеспечивает надежную фиксацию и защиту кабелей на участках перехода между горизонтальной и вертикальной трассой.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC используется для безопасного вывода кабелей из лестничных лотков вниз — например, к оборудованию на этажах, распределительным щитам или шкафам. Подходит для систем кабельной инфраструктуры в офисах, жилых домах, промышленных зданиях и объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Ширина: 300 мм — соответствует стандартному шагу лестничных лотков, позволяет равномерно распределить нагрузку на кабели;
• Тип изделия: вывод кабельный — предназначен исключительно для вертикального выхода кабелей из лотка;
• Материал: сталь оцинкованная — обеспечивает прочность и устойчивость к механическим воздействиям;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира — гарантирует долговечную коррозионную стойкость даже в условиях повышенной влажности;
• Цвет: серый — совпадает с цветовой гаммой лотков серии U5 Combitech, обеспечивает эстетичный вид системы.

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC совместима с лестничными лотками серии U5 Combitech. Комплект включает все необходимые крепежные элементы — болты, гайки и шайбы — для быстрой установки без доп purchases.

Установка выполняется на нижнюю кромку лотка: пластина фиксируется с помощью предложенного крепежа, после чего кабели пропускаются через вырезы и опускаются вертикально. Убедитесь, что внутренняя ширина лотка точно соответствует 300 мм — отклонения могут затруднить герметичность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим кабельным системам для внутризонового монтажа. Материал и покрытие обеспечивают соответствие нормам по пожаробезопасности и электроустановкам в помещениях с нормальной средой. Сертификаты соответствия доступны у производителя DKC.

Преимущества

• Горячее цинкование по методу Сендзимира — самая стойкая защита от ржавчины среди аналогов;
• Комплектация крепежом снижает время монтажа и исключает потерю деталей;
• Жесткая конструкция из стали предотвращает деформацию при перегрузке кабелями;
• Серый цвет легко сочетается с другими элементами системы U5 Combitech, не требует окраски после установки.

Ограничения применения

• Не предназначена для использования вне помещений — не имеет защиты IP и не рассчитана на прямое воздействие осадков;
• Не подходит для лотков шириной менее или более 300 мм — требуется точное соответствие размера;
• Не рекомендуется применять в агрессивных химических средах — хотя оцинковка защищает от влаги, она не устойчива к кислотам и щелочам.

Примеры использования

• Вывод кабелей питания и связи от лестничного лотка к этажным щитам в многоквартирном доме;
• Переход с горизонтального лотка на вертикальную трассу в серверной комнате;
• Разводка силовых кабелей от распределительного пункта к лифтам или вентиляционным установкам.

Практические советы

• Перед монтажом проверьте, чтобы кабели в лотке были правильно упорядочены — пластина не заменяет организацию тянущих усилий;
• При большом количестве кабелей используйте дополнительные кабельные муфты или патрубки для снижения давления на край пластины;
• Не перетягивайте крепеж — это может повредить оцинкованное покрытие и вызвать коррозию в будущем;
• Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC — часть модульной системы U5 Combitech; для целостности трассы лучше использовать другие элементы этой же серии.
