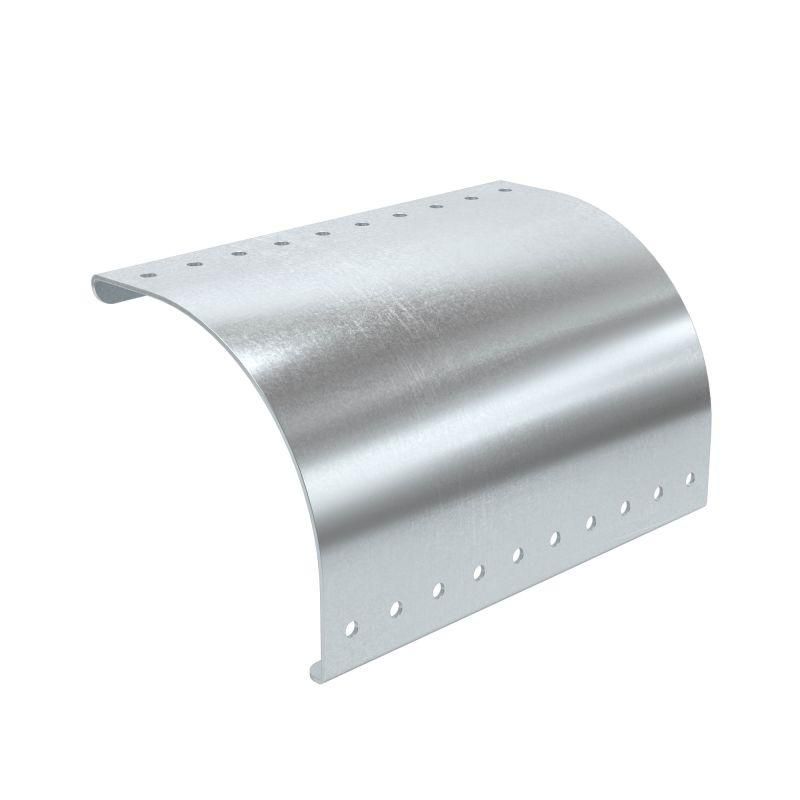

Пластина вывода кабеля для лестничных лотков осн.400 мм, горячий цинк, в комплекте с крепёжными элементами, необходимыми монтажа - LEP40KHDZ ДКС

Пластина вывода кабеля для лестничных лотков основание 400 мм, горячий цинк, комплект с крепежом от бренда DKC (ДКС) — это элемент системы L5 Combitech, обеспечивающий безопасный переход кабелей между горизонтальным и вертикальным участком трассы. Продукт совместим с лотками шириной 400 мм и защищает провода от механических повреждений благодаря закругленной форме.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основание 400 мм, горячий цинк, комплект с крепежом используется для плавного изменения направления кабельной трассы — например, при переходе от горизонтального лотка к вертикальному стояку. Предназначена исключительно для работы с лестничными лотками шириной 400 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, офисных комплексах, энергообъектах и на транспорте.

Технические характеристики

• Ширина основания: 400 мм — соответствует стандартному шагу лестничных лотков серии L5 Combitech;
• Толщина материала: 2 мм — обеспечивает достаточную жесткость при сохранении легкости;
• Материал: сталь — высокопрочная конструкция, устойчивая к деформациям;
• Покрытие: горячий цинк — антикоррозийная защита, подходящая для влажных, агрессивных и открытых сред;
• Цвет: светло-серый — единый внешний вид с другими элементами серии L5 Combitech;
• Форма: радиусный изгиб — предотвращает перегиб и abrasion кабелей на острых краях.

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основание 400 мм, горячий цинк, комплект с крепежом совместима только с лотками серии L5 Combitech и аналогичными моделями с шириной основания 400 мм. Монтаж выполняется с помощью крепежа, входящего в комплект — болты, гайки и шайбы рассчитаны на фиксацию к ребрам лотка. Установка требует выравнивания по оси трассы и равномерного затягивания креплений. Не рекомендуется использовать с лотками других серий или с шириной более/менее 400 мм — возможны щели, неплотное соединение и риск выпадения кабелей.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим кабельным системам для промышленного использования. Горячее цинкование соответствует ГОСТ 17980 — обеспечивает долговечность в условиях повышенной влажности и химической активности. Нет специфических норм по электробезопасности, так как пластина является пассивным элементом конструкции.

Преимущества

• Радиусный профиль снижает риск повреждения изоляции кабелей — особенно важно при частых перемещениях или вибрациях;
• Горячее цинкование увеличивает срок службы до 20+ лет даже в агрессивной среде;
• Комплект крепежа экономит время монтажа — не требуется докупать болты и гайки отдельно;
• Единая система L5 Combitech позволяет легко расширить трассу без замены элементов.

Ограничения применения

• Не предназначен для кабелей с наружным диаметром более 50 мм — возможен перегиб и давление на оболочку;
• Не применяется в качестве опоры для тяжелых пучков кабелей — нагрузка должна распределяться через основной лоток;
• Запрещено применять в местах с постоянным воздействием открытого пламени или температурой выше +80 °C;
• Не подходит для установки в помещениях с сильной вибрацией без дополнительной фиксации.

Примеры использования

• Переход кабелей от горизонтального лотка к вертикальному стояку в серверной комнате;
• Выход кабелей из лотка к оборудованию на этаже — например, к пульту управления или станку;
• Обход препятствий в промышленном цеху, где необходимо сохранить минимальный радиус изгиба;
• Подключение кабелей к распределительному щиту, расположенному ниже уровня лотка.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка — 400 мм — точное совпадение обязательно;
• Убедитесь, что кабели внутри лотка не перегружены — максимальная заполненность не должна превышать 40–50% площади сечения;
• При использовании в сырых помещениях дополнительно контролируйте состояние покрытия — при появлении белого налета (цвета цинка) это нормально, при ржавчине — замените элемент;
• Не используйте пластины в качестве самостоятельных несущих элементов — они работают только как переходники к лоткам;
• При необходимости удлинения трассы — комбинируйте с другими элементами серии L5 Combitech: углы, тройники, заглушки.
