Пластина вывода кабеля для лестничных лотков осн.200 мм, горячий цинк, в комплекте с крепёжными элементами, необходимыми монтажа | LEP20KHDZ DKC ДКС

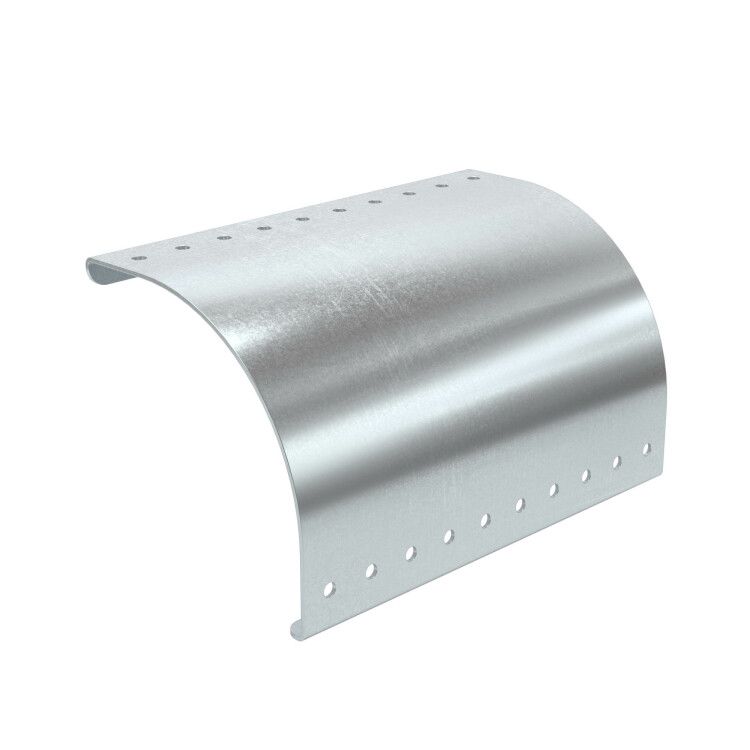

Пластина вывода кабеля для лестничных лотков основание 200 мм, горячее цинкование, комплект с крепежом DKC - это аксессуар для безопасного перехода кабелей между горизонтальным и вертикальным участком трассы на лестничных лотках шириной 200 мм. Бренд DKC предлагает эту деталь в серия L5 Combitech, обеспечивая надежную фиксацию и защиту проводов от механических повреждений.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основание 200 мм, горячее цинкование, комплект с крепежом DKC используется для плавного изменения направления кабельной трассы - например, когда кабель переходит с горизонтального лотка на вертикальный стояк или наоборот. Она предотвращает перегиб и перетирание жил, особенно важна при прокладке чувствительных к изгибу кабелей: силовых, управляющих, сетевых. Применяется в системах кабельной инфраструктуры зданий: офисах, производственных помещениях, энергообъектах, где используются лестничные лотки DKC серии L5 Combitech.

Технические характеристики

• Ширина основания: 200 мм - совместима с лестничными лотками той же ширины
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Толщина стали: 2 мм - достаточна для сохранения формы под нагрузкой
• Цвет: серый - соответствует цветовой гамме лотков DKC
• Тип изделия: вывод кабельный - предназначен исключительно для радиусного перехода

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основание 200 мм, горячее цинкование, комплект с крепежом DKC совместима только с лестничными лотками серии L5 Combitech и аналогичными моделями с шириной основания 200 мм. Монтаж выполняется с помощью комплекта крепежа, входящего в поставку: саморезы и гайки рассчитаны на фиксацию к ребрам лотка. Установка происходит в точке выхода/входа кабеля - пластина крепится болтами к боковым стенкам лотка, образуя плавный изгиб. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных кабельных систем. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Нет открытых острых кромок - снижается риск повреждения изоляции кабелей. Не содержит материалов, выделяющих токсины при нагреве.

Преимущества

• Радиусный профиль минимизирует изломы кабелей - продлевает срок службы проводов
• Горячее цинкование гарантирует долгую службу в сырых, пыльных или химически активных условиях
• Комплект крепежа в комплекте - экономит время на сборке и исключает потерю элементов
• Стандартная ширина 200 мм - легко интегрируется в существующие системы DKC
• Удобная форма - позволяет прокладывать кабели без дополнительных направляющих

Ограничения применения

• Не применяется для лотков другой ширины - несовместима с 100 мм, 300 мм и другими
• Не предназначена для кабелей с минимальным допустимым радиусом изгиба менее 10×D - проверяйте параметры кабеля перед установкой
• Не рекомендуется использовать как опору для тяжелых пучков - распределение веса осуществляется через лоток, а не через пластину
• Не подходит для внешней установки без защиты от прямого воздействия осадков - хотя покрытие устойчиво, длительное намокание может снизить срок службы

Примеры использования

• Переход кабелей с горизонтального лотка на вертикальный стояк в серверной комнате
• Выход кабелей из лотка к распределительному щиту на этаже
• Подключение оборудования на втором уровне производства - там, где трасса меняет плоскость
• Обустройство кабельных путей в промышленных цехах с высокой влажностью

Практические советы

• Перед монтажом убедитесь, что внутренний радиус пластины соответствует минимальному радиусу изгиба вашего кабеля - иначе возможны повреждения изоляции
• При прокладке большого количества кабелей не заполняйте пластину полностью - оставьте свободное пространство для теплоотвода и обслуживания
• Проверяйте целостность цинкового слоя после транспортировки - при наличии сколов используйте антикоррозийный состав на базе цинка
• Эта пластина - часть системы DKC; для максимальной совместимости используйте другие элементы серии L5 Combitech
• Запасайте пару единиц на случай замены - они часто становятся критическими в уже смонтированных трассах
