Пластрон для рамы STMF ШхВ 800 х 300 мм 37 модулей | R5ISP830 DKC ДКС

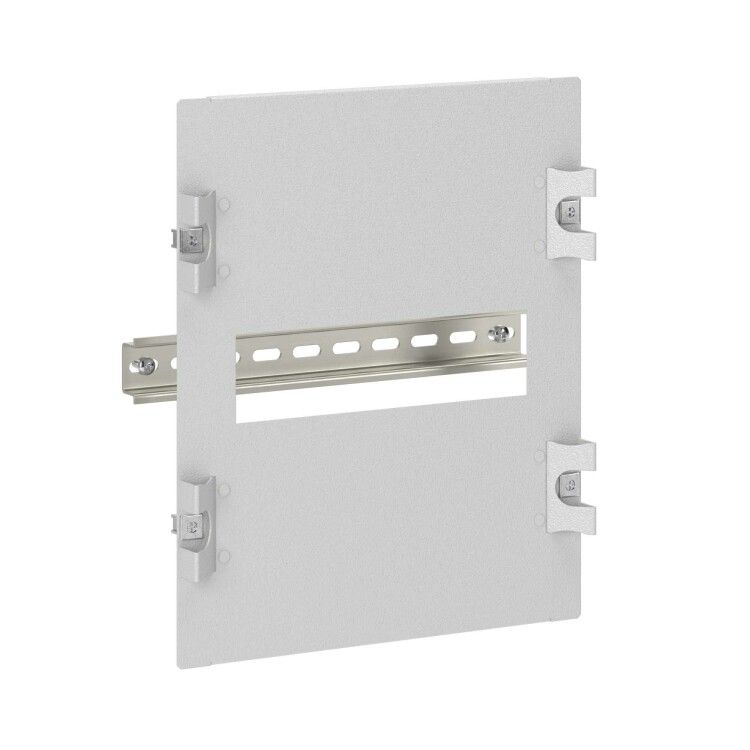

Пластрон для рамы STMF ШхВ 800х300 мм 37 модулей, DKC - элемент сборки распределительного щита, предназначенный для установки автоматических выключателей, УЗО и других устройств на DIN-рейку внутри корпусов серий ST/STX/STE/STEX/STH. Благодаря прочной стальной конструкции и защищённому покрытию, пластрон обеспечивает долговечную работу даже в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Пластрон для рамы STMF ШхВ 800х300 мм 37 модулей, DKC используется для формирования внутренней структуры электрощитов. Он служит основой для крепления DIN-рейки и комплектующих - автоматов, контакторов, реле, счетчиков. Подходит для монтажа в промышленных, коммерческих и жилых объектах, где требуется надёжная и стандартизированная сборка щитового оборудования.

Технические характеристики

• Габариты: 800 × 300 мм (ширина × высота)
• Количество модулей: 37 (стандартный шаг 17,5 мм)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Фиксация: быстрая система крепления к раме корпуса
• Комплект: пластрон, две ручки, одна DIN-рейка, монтажные болты и кронштейны

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 800х300 мм 37 модулей, DKC совместим только с корпусами серии ST, STX, STE, STEX и STH от DKC. Крепится на предварительно установленную металлическую раму без инструментов - зажимы обеспечивают плотное и устойчивое соединение. DIN-рейка уже встроена и закреплена, её можно использовать сразу после установки пластрона. Для опломбировки предусмотрены специальные места под пломбы на боковых сторонах.

Преимущества

• Увеличенная толщина стали (1,5 мм) повышает жесткость и снижает риск деформации при нагрузках
• Порошковое покрытие RAL 7035 устойчиво к коррозии, царапинам и перепадам температур
• Быстрая фиксация экономит время при сборке щита
• Интегрированная DIN-рейка исключает необходимость самостоятельной установки
• Поддержка опломбировки соответствует требованиям энергонадзора

Ограничения применения

• Не предназначен для использования вне корпусов серии ST/STX/STE/STEX/STH - несовместим с другими типами шкафов
• Работает только в помещениях с контролируемой средой; не рассчитан на открытые площадки или воздействие прямых осадков
• Максимальная нагрузка на DIN-рейку - согласно нормам IEC 61439, не превышать допустимую массу и тепловую мощность установленных аппаратов

Примеры использования

• Промышленные панели управления станков и конвейеров
• Щиты распределения электроэнергии в офисных зданиях
• Аппаратные комнаты систем безопасности и связи
• Электрощитовые в подъездах многоквартирных домов

Практические советы

• Перед монтажом проверьте, что рама корпуса имеет правильные крепёжные точки - пластрон не будет фиксироваться на несоответствующих моделях
• При использовании тяжёлых аппаратов (например, частотных преобразователей) убедитесь, что их вес равномерно распределён по рейке
• При необходимости замены DIN-рейки - она снимается и меняется отдельно, без демонтажа всего пластрона
• При хранении сохраняйте оригинальную упаковку - чтобы избежать повреждений покрытия и деформации габаритов
