Пластина для DPX1600 выкатная вертикальная подключение спереди привод - 021105 Legrand

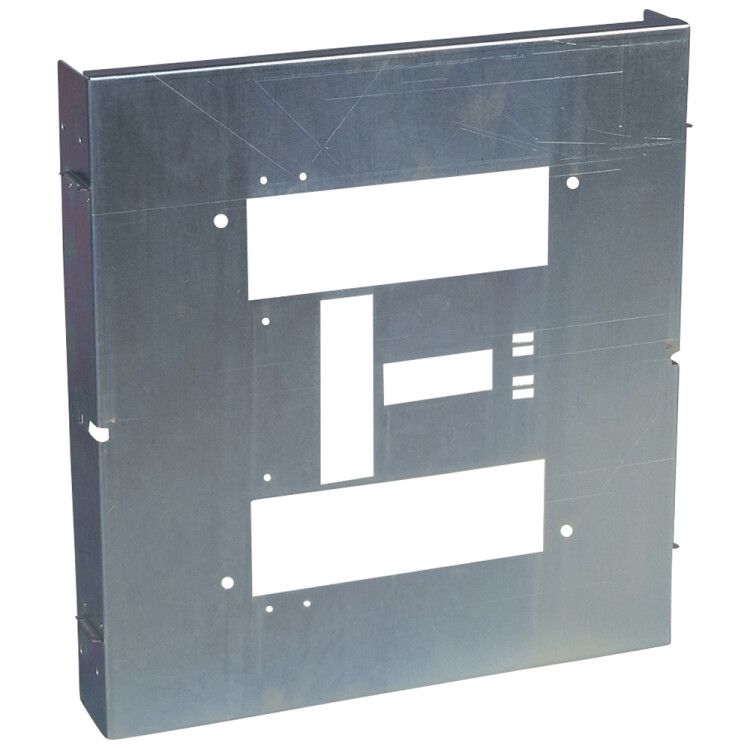

Плата монтажная для выключателя автоматического DPX1600 выкатного вертикального с передним подключением и приводом - это металлическая основа, предназначенная для фиксации и правильной установки выключателя Legrand Euro DPX1600 в распределительных щитах. Артикул 021105 обеспечивает точную посадку устройства с учётом его габаритов и типа подключения.

Назначение и область применения

Плата монтажная используется для крепления автоматических выключателей серии XL3 модели DPX1600 в шкафах и щитах. Она позволяет зафиксировать устройство в вертикальном положении с передним подключением, что упрощает обслуживание и снижает риск случайного контакта с токоведущими частями. Подходит для промышленных и коммерческих объектов, где требуется компактная и надёжная сборка силового оборудования.

Технические характеристики

• Материал: сталь - обеспечивает жесткую и долговечную конструкцию
• Тип: пластина - одноразмерный элемент для фиксации одного выключателя
• Перфорация: есть - позволяет закрепить плату на DIN-рейке или стенке шкафа болтами
• Покрытие: лакированное - защищает от коррозии, не требует дополнительной обработки
• Совместима с выключателями DPX1600 с выкатным механизмом и передним подключением

Совместимость и монтаж

Плата предназначена исключительно для выключателей Legrand Euro DPX1600 с выкатным вертикальным исполнением и передним подключением. Установка выполняется путём фиксации платы в щите с помощью перфорированных отверстий. После этого выключатель DPX1600 вставляется в плату до щелчка - он сам фиксируется механически. Не совместима с другими моделями, даже из серии XL3, если они имеют другой тип подключения или корпуса.

Безопасность и стандарты

Плата соответствует требованиям к механической прочности и изоляционной безопасности, предъявляемым к компонентам распределительных систем. Хотя она не является токоведущим элементом, её использование гарантирует соблюдение требований к доступности и фиксации аппаратов согласно IEC 61439. Лакированное покрытие не создаёт риска возникновения электростатических разрядов.

Преимущества

• Упрощает замену выключателя - достаточно выдвинуть DPX1600 и снять его с платы
• Обеспечивает точную центровку устройства в щите, исключая перекосы
• Изготовлена из стали - выдерживает многократные операции вставки/извлечения
• Не требует дополнительных креплений для самого выключателя - всё уже заложено в дизайн

Ограничения применения

• Подходит только для выключателей DPX1600 с передним подключением - не работает с боковым или задним подключением
• Не применяется для горизонтально установленных выключателей
• Не предназначена для защиты от внешних воздействий - должна использоваться внутри закрытых щитов
• Не поддерживает монтаж нескольких устройств на одной пластине - одна плата = один выключатель

Примеры использования

• Промышленные станки с автономными цепями управления
• Щиты автоматизации конвейерных линий
• Распределительные пункты на объектах ЖКХ и логистики
• Шкафы управления насосными станциями

Практические советы

• Проверьте, что ваш выключатель DPX1600 имеет именно выкатной вертикальный тип - отличается по форме корпуса и расположению клемм
• При монтаже используйте болты подходящего диаметра - отверстия в плате рассчитаны под M4–M5
• Не устанавливайте плату рядом с источниками тепла выше +60 C - лакированное покрытие может треснуть
• При замене выключателя всегда отключайте питание - плата не изолирует токоведущие части
• Артикул 021105 - единственный вариант для этой модели; другие пластины из серии XL3 не взаимозаменяемы
