Монтажная плата для шкафов CAE/CQE 1800 x 1200 мм - R5PCE18120 ДКС

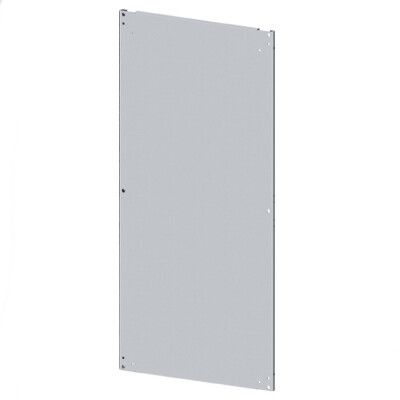

Плата монтажная для шкафов CAE/CQE/DAE 1800 x 1200 мм от DKC (ДКС), артикул r5pce18120, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Она обеспечивает устойчивую и безопасную установку устройств автоматизации, релейной защиты и управления, совместима со шкафами высотой 1800 мм и шириной 1200 мм.

Назначение и область применения

Плата монтажная для шкафов CAE/CQE/DAE 1800 x 1200 мм используется для крепления тяжелых компонентов внутри шкафов серии RAM block: автоматических выключателей, преобразователей частоты, контакторов, реле, модулей ввода-вывода и других устройств систем автоматизации. Подходит для промышленных объектов - цехов, насосных станций, распределительных пунктов, где требуется жесткая фиксация оборудования на вертикальной поверхности.

Технические характеристики

• Размеры: 1683 мм (высота) × 1086 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: есть - для гибкой фиксации крепежа
• Цвет: светло-серый
• Нагрузка: до 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата рассчитана исключительно для шкафов серии RAM block с габаритами 1800×1200 мм - именно таких, что используются в комплектации DAE и CQE. Установка происходит на направляющие шкафа с помощью болтов или самонарезающих винтов через перфорацию. Перед монтажом проверьте соответствие расположения отверстий на плате и профилях шкафа. Не используйте с другими сериями шкафов - даже близкими по размеру - из-за различий в системе крепления.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 50827.3-2009, регламентирующим требования к монтажным плитам для электрооборудования. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Максимальная нагрузка 600 кг соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Увеличенная толщина (3 мм) - выше, чем у стенок шкафа (1,2–1,5 мм), что снижает риск деформации под нагрузкой
• Оцинкованное покрытие - долговечность в сырых и пыльных помещениях
• Перфорированная поверхность - возможность свободного перемещения и фиксации оборудования без сверления
• Жесткая конструкция - равномерное распределение веса, минимизация вибраций

Ограничения применения

• Не подходит для шкафов другой серии или размера - даже если они кажутся одинаковыми
• Не предназначен для горизонтального монтажа или использования как основание
• Не рекомендовано крепить оборудование массой более 600 кг - возможна деформация
• Не заменяет систему крепления на DIN-рейках - работает как дополняющий элемент

Примеры использования

• Установка частотных преобразователей в шкафу управления насосной станцией
• Фиксация блока релейной защиты в распределительном щите на промплощадке
• Размещение контроллеров PLC и I/O-модулей в автоматизированных линиях производства
• Крепление силовых аппаратов (автоматические выключатели, контакторы) в шкафах CQE/DAC

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на плате совпадали с профилями шкафа - не форсируйте крепление
• Используйте антивибрационные прокладки под тяжелые устройства - продлевают срок службы и снижают уровень шума
• Распределяйте нагрузку равномерно - не сосредотачивайте весь вес в одном углу
• При необходимости доработки перфорации применяйте только метчики и сверла подходящего диаметра - не увеличивайте отверстия
• Плата совместима с любыми типами крепежа M4–M8; оптимально использовать самонарезающие винты с шестигранником
