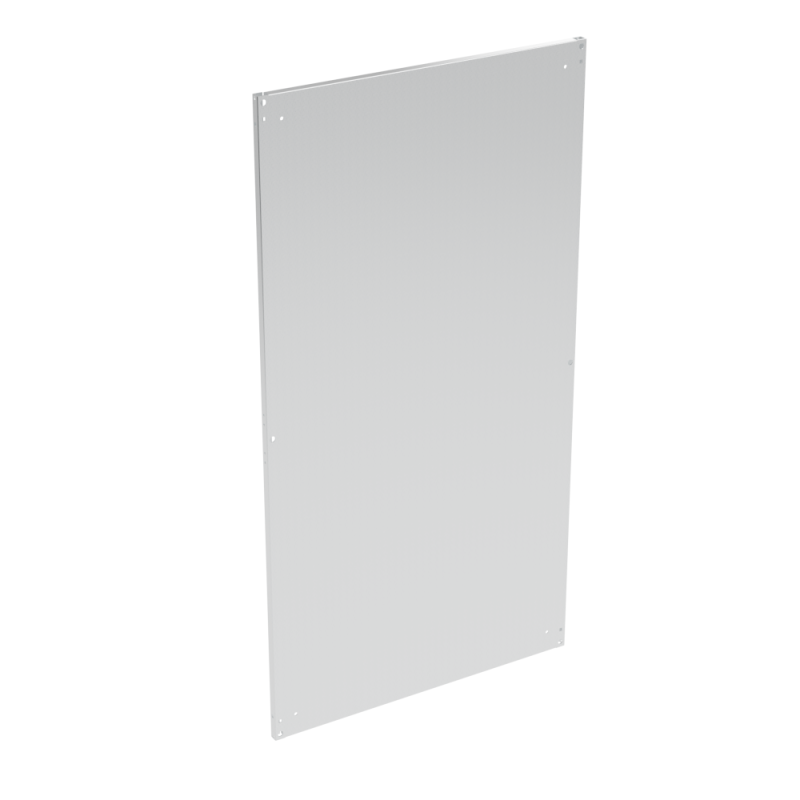

Плата монтажная для шкафов OptiBox M 2000x1200мм КЭАЗ 306753

Плата монтажная для шкафов OptiBox M 2000x1200 мм КЭАЗ - это прочная основа для установки оборудования внутри шкафов управления. Изготовлена из оцинкованной стали, выдерживает нагрузку до 600 кг и обеспечивает надёжную фиксацию компонентов в промышленных условиях.

Назначение и область применения

Плата монтажная для шкафов OptiBox M 2000x1200 мм КЭАЗ используется для крепления аппаратуры - автоматических выключателей, контакторов, реле, преобразователей частоты и других элементов внутренней проводки. Применяется в силовых и управляющих шкафах на объектах энергетики, машиностроении, пищевой промышленности и транспорте. Подходит для сборки шкафов серии OptiBox M.

Технические характеристики

• Размеры: 2000 × 1200 мм
• Материал: оцинкованная сталь
• Толщина материала: 2–3 мм
• Максимальная нагрузка: 600 кг
• Покрытие: оцинкованное (защита от коррозии)
• Шаг регулировки по глубине: 25 мм
• Возможность боковой загрузки: да

Совместимость и монтаж

Плата монтажная для шкафов OptiBox M 2000x1200 мм КЭАЗ совместима со всеми элементами корпусов серии OptiBox M. Устанавливается на направляющие профили шкафа. Благодаря шагу регулировки 25 мм можно точно позиционировать плату по глубине - удобно при использовании устройств с разными габаритами. Для монтажа используются стандартные болты и крепёж, соответствующий нормам DIN. Боковая загрузка позволяет устанавливать плату даже при ограниченном доступе с передней стороны шкафа.

Преимущества

• Высокая механическая прочность за счёт толщины 2–3 мм и оцинкованного покрытия
• Устойчивость к коррозии - особенно важно во влажных или агрессивных средах
• Гибкость в расположении оборудования благодаря регулируемой глубине
• Поддержка крупногабаритной аппаратуры - максимальная нагрузка 600 кг
• Совместимость с серийным решением OptiBox M - снижает время сборки

Ограничения применения

Плата монтажная для шкафов OptiBox M 2000x1200 мм КЭАЗ предназначена исключительно для внутреннего монтажа в металлических шкафах. Не рекомендуется использовать вне закрытых корпусов - оцинкованное покрытие не гарантирует долговечность при прямом воздействии осадков, химикатов или солнечного света. Также не подходит для высоких температур выше +80 C - возможна деформация и потеря антикоррозийных свойств.

Примеры использования

• Шкаф управления насосной станцией - крепление частотных преобразователей и тепловых реле
• Автоматизированный конвейер - установка PLC, модулей ввода/вывода и предохранителей
• Распределительный щит цеха - монтаж автоматических выключателей и счетчиков
• Щиты на объектах с повышенной влажностью - например, в пищевых производствах или на водоочистных сооружениях

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на плате и профилях шкафа - расстояние между креплениями должно совпадать с шагом OptiBox M
• При установке тяжёлого оборудования (например, больших АВ или трансформаторов) равномерно распределяйте вес по всей площади платы
• Используйте пластиковые или резиновые вставки под оборудование - это снизит вибрацию и продлит срок службы
• Не перегружайте плату свыше 600 кг - даже при правильной фиксации возможна прогибание и повреждение креплений шкафа
• Артикул 306753 - единственный номер для заказа этой конкретной платы; другие размеры требуют другого артикула
