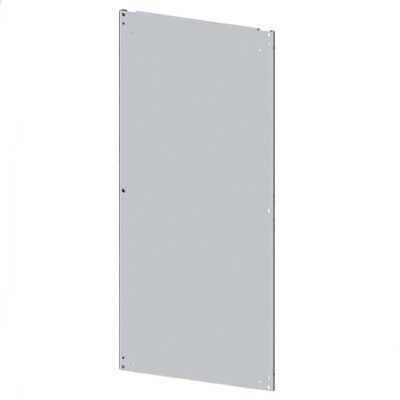

Монтажная плата, для шкафов DAE/CQE 1400 x 1000 мм | R5PCE14100 DKC ДКС

Плата монтажная для шкафов DAE/CQE/CAE 1400 x 1000 мм от DKC (ДКС), артикул r5pce14100, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Она обеспечивает устойчивую и безопасную установку устройств автоматизации, защиты и управления, совместима со стандартными корпусами и выдерживает нагрузку до 600 кг.

Назначение и область применения

Плата монтажная для шкафов DAE/CQE/CAE 1400 x 1000 мм используется для крепления электронного, электрооборудования и аппаратуры управления внутри шкафов серии RAM block. Подходит для установки частотных преобразователей, реле, контакторов, модулей автоматики, блоков питания и других компонентов, требующих жесткой фиксации на горизонтальной поверхности. Применяется в промышленных системах: на заводах, в насосных станциях, на объектах энергетики и транспорта.

Технические характеристики

• Размеры: 1283 мм (высота) × 886 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть - для крепления к шасси и проводки кабелей
• Номинальная нагрузка: 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата монтажная для шкафов DAE/CQE/CAE 1400 x 1000 мм рассчитана исключительно на шкафы серии RAM block с габаритами 1400×1000 мм. Устанавливается на направляющие рамы внутри корпуса. Перфорированная поверхность позволяет крепить оборудование болтами, хомутами или DIN-рейками через отверстия. Для монтажа требуется доступ к боковым стенкам шкафа - плата фиксируется снизу и сбоку, не требует сварки. Не применяется в шкафах другого размера или производства - даже аналогичных по названию, но отличных по конструкции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009 - норматива для монтажных плат в силовых распределительных устройствах. Оцинкованное покрытие снижает риск коррозии в условиях повышенной влажности. Максимальная нагрузка 600 кг проверена на соответствие механической прочности, что гарантирует безопасность при работе с тяжелым оборудованием. Соответствует классу ударопрочности IK10, установленному для корпусов серии RAM block.

Преимущества

• Увеличенная толщина (3 мм) - выше, чем у большинства аналогов, обеспечивает долговечность и минимальный прогиб под нагрузкой
• Оцинкованное покрытие защищает от ржавчины в агрессивных средах - особенно важно в цехах с влагой или химическими испарениями
• Перфорация позволяет легко адаптировать расположение оборудования без дополнительных работ
• Совместимость с сериями DAE, CQE и CAE - единый стандарт для крупных проектов

Ограничения применения

• Не подходит для шкафов другой высоты или ширины - даже если они имеют схожее название
• Не предназначен для вертикального монтажа - только горизонтальная установка
• Не заменяет основание шкафа; должна использоваться только как внутренняя монтажная плата
• Не рекомендовано применение вне закрытых корпусов - не имеет степени защиты IP

Примеры использования

• Установка частотного преобразователя мощностью 75 кВт в шкафу DAE-1410
• Фиксация системы релейной защиты и блока управления на промышленном конвейере
• Размещение нескольких DIN-реек с контроллерами PLC в шкафу CQE-1410
• Монтаж источника бесперебойного питания (ИБП) массой 450 кг в распределительном щите

Практические советы

• Проверьте перед монтажом, чтобы ширина шкафа точно соответствовала 1000 мм - отклонение более +-5 мм может затруднить установку
• При креплении тяжелого оборудования используйте антивибрационные прокладки - это продлит срок службы как платы, так и самого оборудования
• Не перегружайте плату сверх 600 кг - даже если она кажется прочной, это нарушает расчетные параметры безопасности
• При необходимости доработки отверстий - используйте сверло по металлу, не применяйте газовую резку
• Плата монтажная для шкафов DAE/CQE/CAE 1400 x 1000 мм - часть единой системы RAM block. Все элементы этой серии проектируются взаимосвязанно - лучше использовать оригинальные комплектующие DKC (ДКС)
