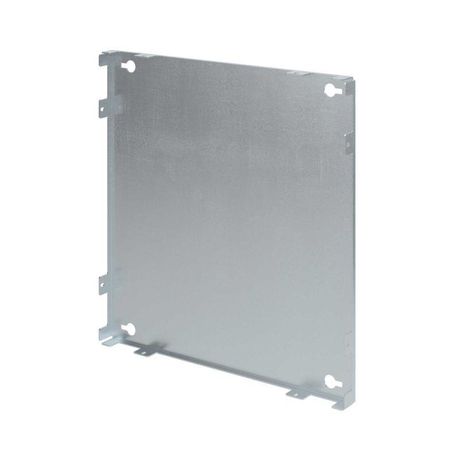

Монтажная плата боковая для шкафа CQE (ВхГ) 1400x800 мм | R5LPS1408 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 1400x800 мм от DKC - элемент сборки силовых и распределительных шкафов, обеспечивающий надёжное крепление аппаратуры на боковой стенке. Артикул r5lps1408 соответствует сплошному варианту платы из оцинкованной стали, подходящему для промышленного монтажа в условиях повышенной механической нагрузки.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 1400x800 мм используется для фиксации электрооборудования внутри металлических шкафов - автоматических выключателей, контакторов, реле, модулей управления и других устройств. Применяется в системах автоматизации, на производстве, в энергетике и на транспорте. Подходит для установки как в полноформатных, так и в укороченных шкафах благодаря универсальному креплению.

Технические характеристики

• Размеры: 1400 × 800 мм
• Толщина материала: 2 мм
• Материал: оцинкованная сталь
• Перфорация: отсутствует (сплошная поверхность, серия R5LPS)
• Защитное покрытие: цинкование - защищает от коррозии в средах с повышенной влажностью
• Тип исполнения: сплошной (R5LPS); аналог с перфорацией - R5LPP
• Комплектация: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Плата совместима со шкафами серии CQE от DKC. Крепится к боковым стенкам шкафа с помощью предложенных в комплекте крепёжных элементов. Монтировать можно как на полную высоту шкафа, так и на промежуточной отметке - система крепления позволяет регулировать положение по вертикали. Для подключения заземления предусмотрены специальные точки - достаточно подсоединить провод заземления к одной из них, чтобы обеспечить контур для всего установленного оборудования.

Безопасность и стандарты

Изделие соответствует требованиям к электромагнитной совместимости и механической прочности, применяемым в промышленных шкафах. Цинковое покрытие обеспечивает соответствие нормам по защите от коррозии в соответствии с ГОСТ 17072. Наличие точек заземления соответствует принципам безопасности по ПУЭ и IEC 61439.

Преимущества

• Высокая жесткость и долговечность благодаря толщине 2 мм и качественной оцинковке
• Ускоренный монтаж - все крепёжные элементы уже в комплекте
• Обеспечение надёжного заземления через единый контакт на плате
• Не требует дополнительной обработки перед установкой - готова к использованию сразу после доставки
• Поддерживает плотное расположение оборудования без необходимости сверления

Ограничения применения

• Не предназначен для установки вне шкафов - не имеет собственного корпуса и защиты от внешних воздействий
• Сплошная форма (R5LPS) не позволяет пропускать кабели через отверстия; для этого требуется использовать перфорированный вариант R5LPP
• Не рекомендуется для монтажа тяжёлых устройств массой более 15 кг без дополнительной опоры - вес равномерно распределяется, но максимальная нагрузка зависит от жёсткости самого шкафа
• Не подходит для помещений с агрессивными химическими средами - цинк устойчив к влаге, но не к кислотам и щелочам

Примеры использования

• Установка автоматических выключателей и тепловых реле в распределительном шкафу на заводе
• Фиксация контроллеров PLC и модулей ввода/вывода в системе автоматизации конвейера
• Монтаж преобразователей частоты и пускателей в шкафу насосной станции
• Размещение коммуникационных интерфейсов и сетевых фильтров в серверных шкафах

Практические советы

• При выборе между R5LPS (сплошной) и R5LPP (перфорированный) - выбирайте R5LPS, если оборудование крепится болтами и кабельные проходы организованы отдельно; R5LPP удобнее при большом количестве слаботочных кабелей
• Проверьте внутренние размеры шкафа перед заказом - плата занимает всю ширину, поэтому должна свободно входить в раму
• Для увеличения жёсткости при длинных шкафах используйте две платы по бокам вместо одной
• Заземление лучше выполнять медным проводником сечением не менее 4 мм2, подключённым напрямую к клемме на плате
• Не используйте дрель для доработки отверстий - материал оцинкован, повреждение покрытия снижает коррозионную стойкость
