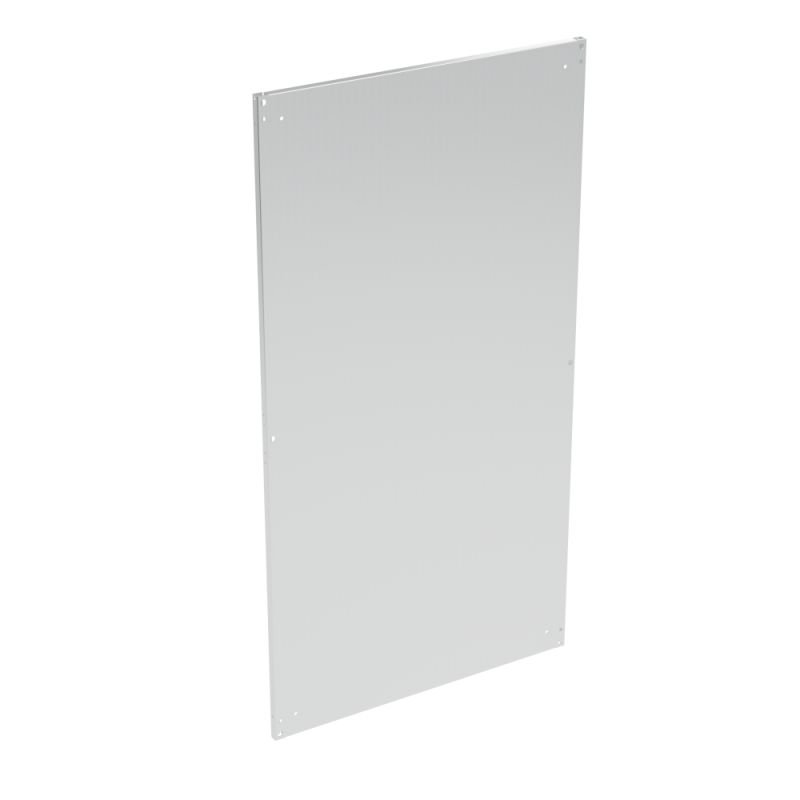

Плата монтажная для шкафов OptiBox M 2000x800мм КЭАЗ 306740

Плата монтажная для шкафов OptiBox M 2000x800 мм КЭАЗ - это прочная основа для установки оборудования внутри силовых шкафов серии OptiBox M. Изготовлена из оцинкованной стали, выдерживает нагрузку до 600 кг и обеспечивает гибкую настройку положения за счёт регулируемых креплений.

Назначение и область применения

Плата монтажная для шкафов OptiBox M 2000x800 мм КЭАЗ используется для фиксации аппаратов автоматизации, контакторов, реле, преобразователей частоты и других компонентов внутри шкафов управления. Подходит для промышленного оборудования: станков, конвейеров, систем вентиляции и насосных станций. Применяется там, где требуется надёжная механическая база и возможность перестановки устройств без сверления.

Технические характеристики

• Размеры: 2000 мм (высота) × 800 мм (ширина)
• Материал: оцинкованная сталь
• Толщина материала: 2–3 мм
• Максимальная нагрузка: 600 кг
• Покрытие: оцинкованное - устойчиво к коррозии
• Шаг регулировки по глубине: 25 мм
• Тип крепления: боковая загрузка - позволяет устанавливать плату в уже собранный шкаф

Совместимость и монтаж

Плата монтажная для шкафов OptiBox M 2000x800 мм КЭАЗ совместима со всеми шкафами серии OptiBox M. Установка осуществляется через направляющие профили шкафа - плата вставляется сбоку и фиксируется на регулируемых кронштейнах. Благодаря шагу 25 мм можно точно выставить высоту расположения оборудования. Для монтажа не требуются дополнительные инструменты - достаточно стандартного набора для сборки шкафов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Оцинкованное покрытие снижает риск возникновения электрокоррозии между металлическими элементами внутри шкафа. Нет специальных норм по электробезопасности - плата является исключительно механической конструкцией.

Преимущества

• Высокая несущая способность - выдерживает тяжёлое оборудование без деформаций
• Удобство монтажа - возможна установка после сборки корпуса шкафа благодаря боковой загрузке
• Гибкость размещения - регулировка каждые 25 мм позволяет оптимизировать расстояние между устройствами
• Долговечность - оцинкованная сталь предохраняет от ржавчины даже в условиях повышенной влажности

Ограничения применения

• Не предназначена для использования вне шкафов - не имеет защиты от внешних воздействий
• Подходит только для шкафов серии OptiBox M - несовместима с другими сериями или моделями от других производителей
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или сильных растворителей - оцинковка может повредиться

Примеры использования

• Фиксация частотных преобразователей и контакторов в шкафе управления насосной станцией
• Размещение PLC и реле в автоматическом шкафу на конвейере пищевого производства
• Установка терморегуляторов и блоков питания в холодильном оборудовании с закрытым шкафом

Практические советы

• Перед монтажом проверьте внутреннюю ширину шкафа - она должна позволять свободную вставку платы 800 мм
• При равномерном распределении нагрузки используйте все точки крепления - это увеличит срок службы
• Если планируете устанавливать тяжёлые устройства (например, большие трансформаторы), убедитесь, что они находятся ближе к центру платы, чтобы избежать прогиба
• Плата монтажная для шкафов OptiBox M 2000x800 мм КЭАЗ не требует обслуживания - периодически осматривайте зоны крепления на предмет ослабления болтов
