Плата монтажная релейного отсека Ш=1200 В=500 | R5RCB125 DKC ДКС

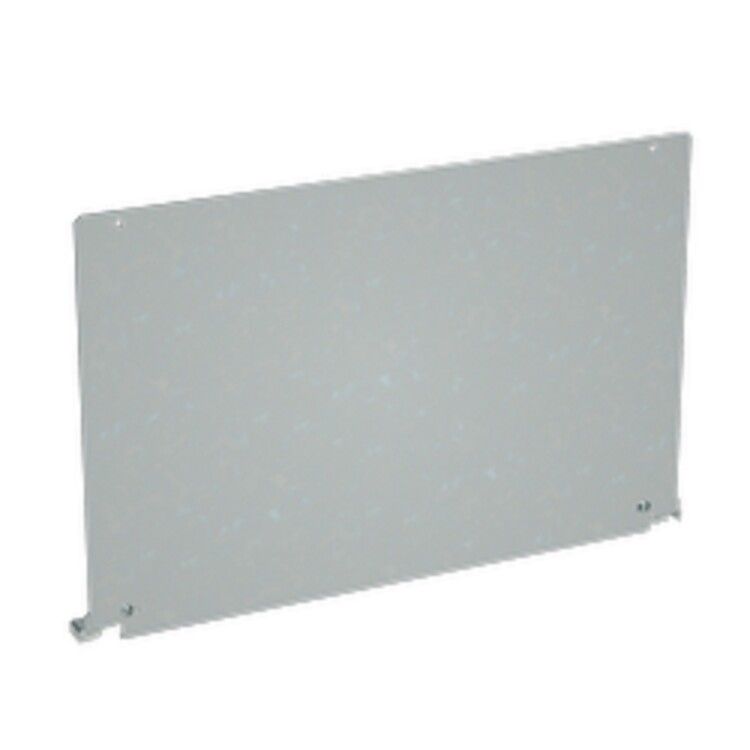

Плата монтажная релейного отсека Ш1200 В500 DKC - это металлическая основа для компактной и надёжной фиксации аппаратов защиты в распределительном шкафу. Применяется в системах управления и распределения электроэнергии, особенно там, где требуется чёткое разделение цепей между автоматическими выключателями и верхними шинными трассами. Артикул r5rcb125 из серии RAM power обеспечивает совместимость со стандартными решениями DKC.

Назначение и область применения

Плата монтажная релейного отсека Ш1200 В500 DKC служит для создания отдельного пространства внутри шкафа, куда устанавливаются реле, контакторы, таймеры и другие элементы вторичной коммутации. Она располагается между воздушным автоматическим выключателем сверху и верхней шинной трассой, обеспечивая механическую и электрическую изоляцию этих зон. Подходит для шкафов шириной 1200 мм - типичных в промышленных щитах на объектах с высокой плотностью оборудования.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь - прочный, жесткий металл, обеспечивающий долговечную конструкцию и возможность крепления тяжёлых устройств
• Ширина: 1200 мм - соответствует стандартному шагу монтажных направляющих в шкафах этой габаритной категории
• Высота: 500 мм - определяет доступное пространство для установки модульных устройств
• Серия: RAM power - линейка решений DKC для силового распределения с акцентом на стандартизацию и удобство сборки

Совместимость и монтаж

Плата монтажная релейного отсека Ш1200 В500 DKC рассчитана на установку в шкафы серии RAM power от DKC. Крепится к боковым стенкам шкафа с помощью стандартных болтов или самонарезающих винтов через предварительно просверленные отверстия. Монтаж выполняется после установки воздушного автомата и перед прокладкой верхних шин. Убедитесь, что внутренняя глубина шкафа позволяет свободно разместить плату и смонтированные на ней устройства без перегрева или затруднённого обслуживания.

Преимущества

• Жёсткая стальная конструкция снижает риск деформации при нагрузках и вибрациях
• Чётко заданные габариты (1200×500 мм) упрощают проектирование и сборку шкафов
• Интеграция в серию RAM power обеспечивает совместимость с другими компонентами DKC - ускоряет замену и ремонт
• Удобное расположение позволяет организовать отдельную зону для слаботочных устройств, отделив её от силовой части

Ограничения применения

• Не предназначен для использования вне шкафов - требует закрытой корпусной среды
• Подходит только для шкафов шириной 1200 мм; несовместима с более узкими или широкими корпусами
• Не имеет собственной степени защиты IP - должна использоваться внутри герметизированного или защищённого шкафа
• Не содержит клеммы или разъёмы - все подключения выполняются внешними проводами и контактами установленных устройств

Примеры использования

• Промышленные станки с частотными преобразователями - для размещения реле управления и термореле
• Линии конвейеров - организация логических цепей управления отдельно от силовых автоматов
• Щитовые помещения на заводах - разделение входных автоматов и вторичных цепей контроля
• Объекты ЖКХ и энергообеспечения - когда необходимо сохранить чистоту схемы и легко менять оборудование

Практические советы

• Перед монтажом проверьте, чтобы высота 500 мм позволяла разместить все необходимые устройства - например, до 8–10 модулей по 17,5 мм каждый
• Используйте пластиковые или резиновые вставки под крепёж, чтобы исключить вибрационный шум и повреждение покрытия
• Рекомендуется заранее спроектировать маршруты проводов - так как плата не имеет кабельных каналов, всё прокладывается вручную
• Артикул r5rcb125 можно заказывать в комплекте с другими элементами серии RAM power - это гарантирует точное соответствие всех деталей
