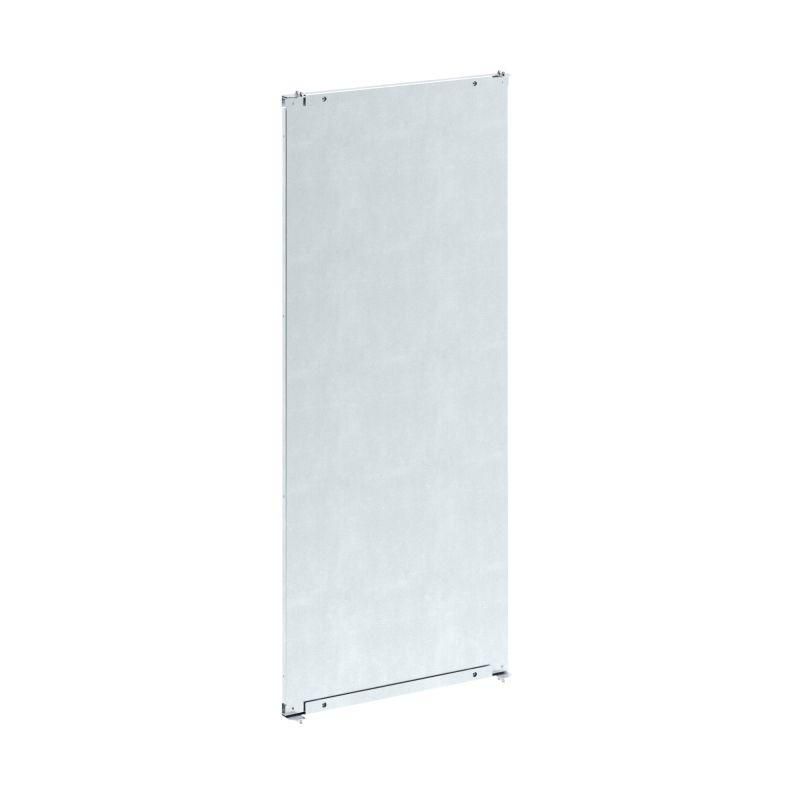

Плата монтажная с боковой загрузкой для шкафов CQE N ВхШ 1800 x 800 мм | R5NPCSE1880 DKC ДКС

Плата монтажная с боковой загрузкой для шкафов CQE N ВхШ 1800x800 мм от DKC предназначена для надёжной фиксации оборудования внутри шкафов серии RAM block. Артикул r5npcse1880 используется в системах автоматизации, релейной защиты и промышленном управлении, где важна высокая механическая прочность и удобство обслуживания.

Назначение и область применения

Плата монтажная с боковой загрузкой - элемент конструкции шкафа CQE N, предназначен для установки тяжёлых компонентов: реле, преобразователей частоты, контакторов, модулей ввода/вывода. Боковая загрузка позволяет легко монтировать и демонтировать оборудование без полного доступа к передней части шкафа. Подходит для промышленных объектов: заводские линии, насосные станции, энергообъекты, системы ЖД и метрополитена.

Технические характеристики

• Габариты: высота 1800 мм, ширина 800 мм
• Материал: сталь толщиной 2–3 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Максимальная статическая нагрузка на плату: 600 кг
• Общая статическая нагрузка шкафа: до 1 тонны
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Вибростойкость: класс M40 (соответствует IEC 60068-2-64)
• Степень защиты шкафа: IP65 (при использовании непрерывного уплотнителя)

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block CQE N от DKC. Устанавливается между вертикальными стойками шкафа. Для монтажа используются стандартные крепления, предусмотренные конструкцией рамы. Боковая загрузка требует свободного доступа сбоку - шкаф не должен быть плотно прижат к стене или другому оборудованию. При необходимости увеличить нагрузку свыше 600 кг необходимо применить усиливающие профили R5RRPC.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1 (шкафы распределительные)
• Имеет сертификаты Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)
• Подтверждённая вибро- и сейсмостойкость для работы в экстремальных условиях

Преимущества

• Двухуровневая перфорация - позволяет равномерно распределить вес оборудования и организовать проводку
• Сварной каркас крыши и основания повышает жёсткость всей конструкции
• Система предфиксации панелей ускоряет сборку шкафа на площадке
• Петли установлены с наружной стороны стоек - снижают риск повреждения при монтаже дверей
• Высокая складская доступность комплектующих и быстрая доставка от производителя

Ограничения применения

• Не допускается превышение нагрузки 600 кг без установки усиливающих профилей R5RRPC
• Требуется наличие бокового доступа для загрузки - невозможна установка в плотно закрытые ниши
• Не предназначена для самостоятельного использования - работает только в составе шкафа CQE N
• Не рекомендовано использование в средах с постоянным воздействием открытого огня или химически активных паров

Примеры использования

• Электрощитовые помещения на заводе - установка частотных преобразователей и PLC-модулей
• Атомные станции - релейная защита силовых цепей
• Железнодорожные вокзалы - системы сигнализации и управления освещением
• Морские и речные суда - контрольные щиты по сертификатам РМРС и РКО

Практические советы

• Перед монтажом проверьте, что посадочные места на стойках соответствуют габаритам платы (1800×800 мм)
• Если нагрузка превышает 600 кг - обязательно используйте профиль R5RRPC; он продлевает срок службы платы и предотвращает деформацию
• При работе в сыром помещении регулярно проверяйте целостность оцинкованного слоя - при повреждении восстанавливайте антикоррозийным составом
• При сборке шкафа соблюдайте порядок: сначала монтируйте плату, затем - панели, потом - двери с петлями
• Для удобства обслуживания выносите тяжёлое оборудование на нижний уровень перфорации - так легче заменять и диагностировать устройства
