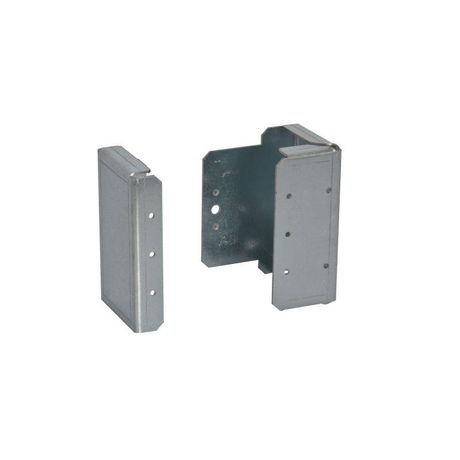

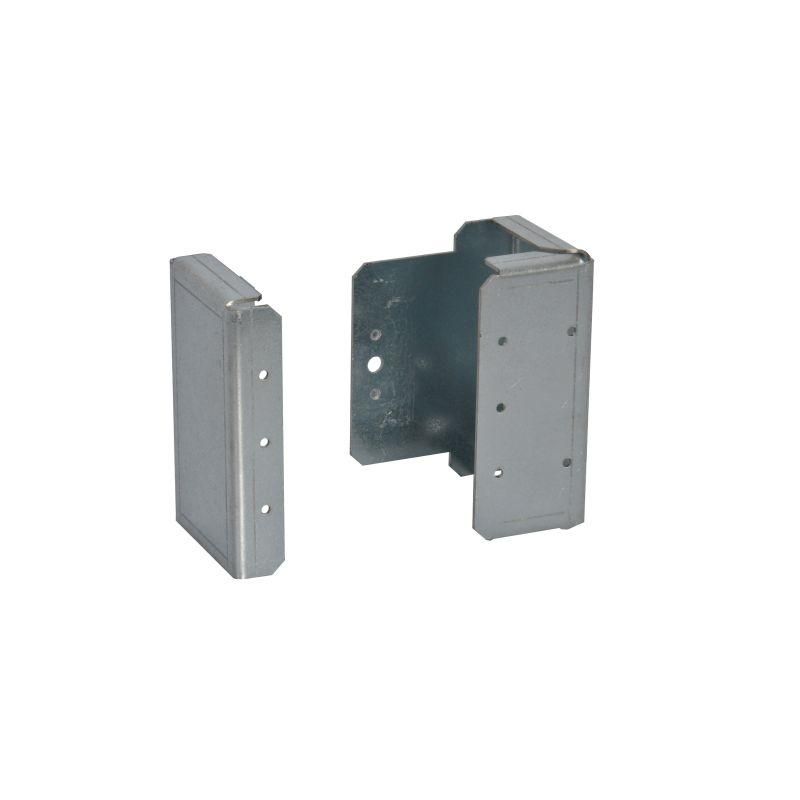

Плата на центральной стойке DPX3 160 3P Leg 339620 Legrand

Плата на центральной стойке DPX3 160 3P от Legrand - металлическая опора для монтажа оборудования в распределительных шкафах. Продукт из серии XL3 S совмещает прочность стали и возможность фиксации через перфорацию, что делает его удобным решением для сборки силовых и автоматизированных систем.

Назначение и область применения

Плата на центральной стойке DPX3 160 3P предназначена для установки на центральную вертикальную стойку внутри электрощита. На неё крепят модульные устройства: автоматы, контакторы, реле, преобразователи частоты и другие элементы управления. Подходит для промышленных щитов, станций управления, систем автоматизации и объектов с высокой плотностью компонентов.

Технические характеристики

• Тип изделия: плата для монтажа на центральную стойку
• Материал: сталь
• Наличие перфорации: да - позволяет крепить оборудование саморезами или болтами
• Защитное покрытие: необработанная поверхность - требует дополнительной защиты от коррозии в агрессивных средах
• Цвет: серый
• Совместима со стойками серии XL3 S
• Артикул: 339620

Совместимость и монтаж

Плата на центральной стойке DPX3 160 3P рассчитана исключительно на установку на центральные стойки серии XL3 S от Legrand. Крепление осуществляется за счет зажимного механизма стойки - специальных выступов, которые фиксируют плату без дополнительных крепежей. Для монтажа устройств используются отверстия в перфорированной части - шаг отверстий соответствует стандартному шагу DIN-рейки. Установка возможна только в горизонтальном положении. Нельзя использовать с другими сериями стоек, даже если они имеют похожую форму.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках до 1000 В. Отсутствие защитного покрытия не влияет на электрическую безопасность, но требует учета условий эксплуатации. Не предназначен для открытых площадок или помещений с повышенной влажностью без внешней защиты.

Преимущества

• Высокая механическая жесткость благодаря стальному корпусу - устойчивость к вибрациям и нагрузкам
• Перфорация обеспечивает гибкость расположения оборудования - можно крепить устройства в любом порядке
• Унифицированная система крепления с другими элементами серии XL3 S - совместимость с кронштейнами, крышками и стойками
• Простота монтажа - не требуется инструмент для фиксации на стойке

Ограничения применения

• Не рекомендуется применять в условиях высокой влажности, агрессивных паров или химических испарений - материал не имеет антикоррозийного покрытия
• Подходит только для стационарных установок; не предназначен для мобильных или транспортируемых щитов
• Запрещено использовать с несовместимыми стойками - например, с продукцией других брендов или старыми сериями Legrand
• Не является заменой DIN-рейки - не поддерживает модульные устройства, закрепляемые на рейке

Примеры использования

• Фиксация частотных преобразователей в промышленных панелях на заводах
• Размещение реле времени и терморегуляторов в системах вентиляции
• Установка блоков управления на стойках в распределительных пунктах ЖКХ
• Сборка щитов для насосных станций с использованием комбинированного крепления (DIN-рейка + плата)

Практические советы

• При проектировании щита учитывайте, что плата занимает место между стойками - не забудьте предусмотреть зазоры для проводов и охлаждения
• Если используется в сыром помещении, нанесите на поверхность слой противокоррозийного состава перед монтажом
• Для точного расположения оборудования используйте шаблон или маркер - отверстия не стандартизованы по оси DIN, поэтому ориентируйтесь на реальное положение устройства
• Плата на центральной стойке DPX3 160 3P не требует обслуживания, но проверяйте надежность крепления при плановой диагностике щита
