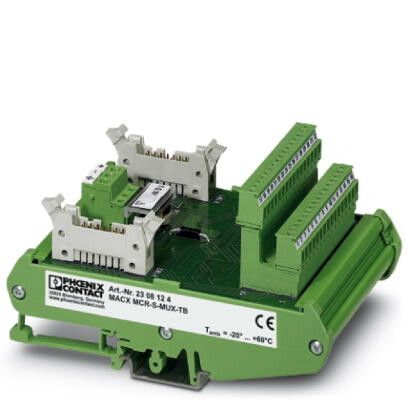

Плата передачи HART MACX MCR-S-MUX-TB | 2308124 Phoenix Contact

Плата передачи HART MACX MCR-S-MUX-TB/T от Phoenix Contact предназначена для организации много точечной связи по протоколу HART в системах автоматизации. Артикул 2308124 позволяет заменить несколько одноканальных устройств одним компактным модулем, снижая затраты на проводку и обслуживание.

Назначение и область применения

Плата передачи HART MACX MCR-S-MUX-TB/T используется для сбора и передачи данных от нескольких HART-устройств (датчиков, исполнительных механизмов) через один коммуникационный канал. Применяется в промышленных системах управления, где требуется экономия входов контроллеров и уменьшение количества кабелей - например, на нефтегазовых объектах, химических производствах, водоочистных станциях.

Технические характеристики

• Поддерживает протокол HART (5-12 mA токовая петля, частотная модуляция 1200/2200 Гц)
• Максимальное количество подключаемых HART-устройств: до 15 штук на одном канале
• Работает в составе системы MACX MCR - совместима с базовыми платами серии MCR
• Интерфейс: физический контактный зажим TB (винтовой клеммник)
• Питание: от шины питания 24 В постоянного тока (через базовую плату)
• Гальваническая изоляция между входами и выходом

Совместимость и монтаж

Плата MACX MCR-S-MUX-TB/T устанавливается исключительно на DIN-рейку вместе с базовой платой серии MCR. Для работы необходима совместимая базовая плата (например, MCR-S-CU-...), которая обеспечивает питание и интерфейс к PLC. Подключение HART-приборов осуществляется через винтовые клеммы на лицевой стороне платы. Каждый канал имеет собственный зажим - можно подключить до 15 устройств, используя одну пару проводов. Убедитесь, что суммарная нагрузка всех подключённых датчиков не превышает допустимую для вашей базовой платы.

Безопасность и стандарты

Устройство соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений, контроля и лабораторного использования) и EN 61326-1 (электромагнитная совместимость для промышленной среды). Защита от переполюсовки и импульсных помех реализована на уровне схемы.

Преимущества

• Замена 15 одноканальных HART-интерфейсов одной платой - экономия места и стоимости
• Уменьшает количество кабелей и соединений, повышает надёжность цепи
• Не требует внешнего источника питания - работает от шины MCR
• Простая диагностика: каждый канал доступен для адресации и настройки через HART-коммуникатор

Ограничения применения

• Не поддерживает HART-устройства с высоким энергопотреблением (более 20 мА в режиме передачи)
• Только для двухпроводных HART-приборов; трёхпроводные устройства не работают
• Не предназначен для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Требуется наличие совместимой базовой платы MCR - самостоятельное использование невозможно

Примеры использования

• Связь 10 расходомеров с HART-выходом с контроллером PLC через один аналоговый вход
• Объединение давления, температуры и уровня с одного технологического участка в единую точку сбора данных
• Модернизация старой системы: вместо замены всего контроллера - установка платы MCR-S-MUX-TB/T для увеличения числа доступных HART-каналов

Практические советы

• Перед подключением проверьте адреса всех HART-устройств - они должны быть уникальными (0–15)
• Избегайте длинных кабельных трасс от платы к датчикам - максимальная рекомендованная длина - 100 метров
• Используйте экранированный кабель с заземлением экрана только на одной стороне (на стороне контроллера)
• Настройка параметров HART-устройств выполняется через портABLE-коммуникатор, подключаемый к клеммам платы во время обслуживания
• При использовании в условиях повышенной вибрации - дополнительно закрепите клеммники против саморазвинчивания
