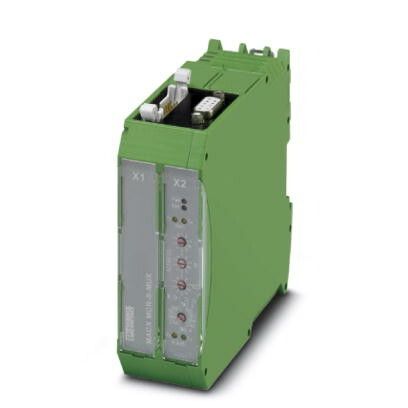

Мультиплексор HART MACX MCR-S-MUX | 2865599 Phoenix Contact

Мультиплексор HART MACX MCR-S-MUX от Phoenix Contact — устройство для сбора и передачи сигналов от нескольких HART-устройств по одной линии связи, упрощает подключение датчиков и исполнительных механизмов в промышленных системах автоматизации.

Назначение и область применения

Мультиплексор HART MACX MCR-S-MUX предназначен для объединения до четырёх HART-совместимых устройств (например, датчиков давления, расхода или температуры) на одном аналоговом токовом контуре 4–20 мА. Он позволяет снизить количество кабелей и каналов в контроллере, сохраняя доступ к диагностическим данным HART. Применяется в нефтегазовой, химической, пищевой промышленности и на объектах с ограниченным пространством для проводки.

Технические характеристики

• Поддерживает протокол HART Rev. 5–7
• Работает в токовом контуре 4–20 мА
• Количество входов: 4 канала HART
• Выход: один аналоговый выход 4–20 мА + HART-сигнал
• Питание: 20–30 В постоянного тока
• Гальваническая изоляция между входами и выходом
• Температурный диапазон: –25…+60 °C
• Степень защиты: IP20

Совместимость и монтаж

Устройство совместимо со всеми HART-совместимыми приборами, поддерживающими базовые команды протокола. Для подключения требуется только одна пара проводов на выходе — остальные четыре входа подключаются параллельно к соответствующим датчикам через клеммы. Монтаж осуществляется на DIN-рейку 35 мм. Клеммники позволяют подключать провода сечением до 2,5 мм². Убедитесь, что суммарная нагрузка всех подключённых HART-устройств не превышает допустимую для вашего цикла опроса.

Безопасность и стандарты

Мультиплексор HART MACX MCR-S-MUX соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений) и EN 61326-1 (электромагнитная совместимость для промышленной среды). Гальваническая изоляция обеспечивает защиту от перенапряжений и помех.

Преимущества

• Экономия кабеля и каналов в PLC/DCS за счёт объединения четырёх устройств на одном сигнале
• Сохранение доступа к диагностики HART — можно считывать параметры, калибровать и настраивать устройства удалённо
• Изоляция снижает риск повреждения оборудования от помех и заземлений
• Устойчивая работа в условиях промышленной среды

Ограничения применения

• Не поддерживает HART-устройства с высокой частотой обновления данных — возможны задержки при опросе
• Запрещено использовать в взрывоопасных зонах (не имеет взрывозащиты)
• Не работает с non-HART устройствами — требует наличия HART-совместимости на каждом входе
• Ограниченная скорость передачи данных: HART-команды выполняются последовательно, не одновременно

Примеры использования

• Четыре датчика давления на насосной станции подключены к одному модулю ввода контроллера через этот мультиплексор
• Система контроля уровня в резервуарах: три датчика уровня и один термометр объединены на одном 4–20 мА контуре
• Обслуживание трубопроводов с множеством HART-трансмиттеров — замена десятков кабелей на один многожильный

Практические советы

• Перед установкой проверьте, что все подключаемые HART-устройства работают в режиме “burst mode” или имеют низкую частоту опроса — иначе возникнут коллизии
• Используйте экранированный кабель для выхода 4–20 мА, особенно при длинных трассах
• Настройте контроллер на опрос одного устройства за раз — не пытайтесь обращаться ко всем сразу
• При использовании в системах с несколькими мультиплексорами — распределите адреса HART так, чтобы не было конфликтов
• Проверяйте посадочные размеры: устройство занимает одну ширину на DIN-рейке — учитывайте место для других компонентов
