Плата расширения PROFIBUS для К740 - EC-K740-DP IEK

Плата расширения Profibus ONI для К740 позволяет подключить частотный преобразователь К740 к промышленной сети Profibus, обеспечивая централизованное управление и сбор данных в автоматизированных системах. Артикул ec-k740-dp - решение от бренда ONI (IEK) для инженеров, работающих с промышленными контроллерами.

Назначение и область применения

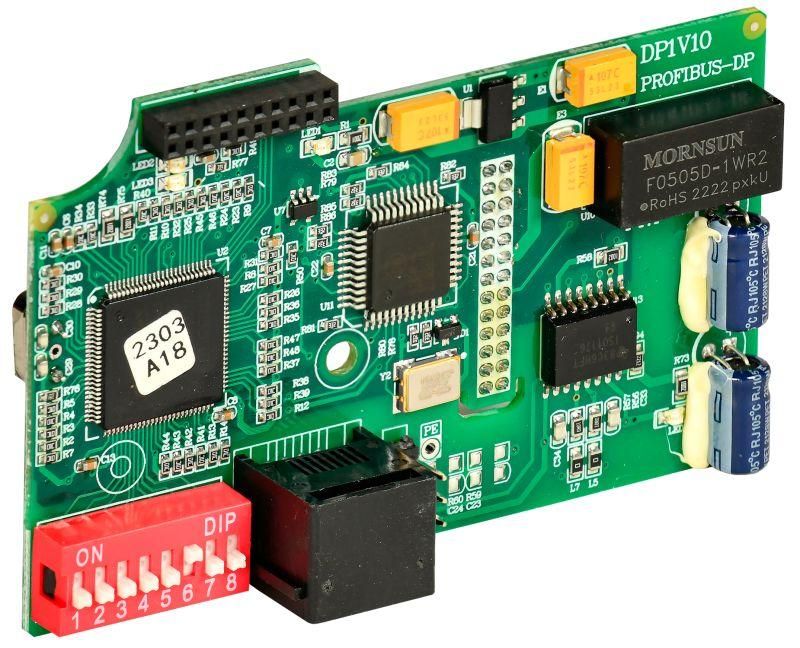

Плата расширения Profibus ONI для К740 предназначена исключительно для установки внутрь частотного преобразователя К740. Она добавляет интерфейс Profibus DP, позволяя устройству взаимодействовать с PLC, HMI и другими узлами промышленной сети по протоколу Profibus. Применяется там, где требуется точная синхронизация работы оборудования: на конвейерах, насосных станциях, линиях роботизации, в системах управления технологическими процессами.

Технические характеристики

• Интерфейс: Profibus DP (V0/V1)
• Скорость передачи: до 12 Мбит/с (настраивается через DIP-переключатели)
• Питание: от шины K740, внешнее питание не требуется
• Физический слот: встроенный модуль, занимает один слот расширения внутри корпуса К740
• Поддержка адресации: от 1 до 126 (по настройке DIP-переключателей)
• Рабочая температура: 0…+55 C
• Степень защиты: IP20 (внутренняя установка)

Совместимость и монтаж

Плата совместима только с частотными преобразователями серии К740 от ONI (IEK). Установка возможна только при выключенном питании и снятой крышке устройства. Для монтажа необходимо:

• Выключить питание К740 и дождаться полного разряда конденсаторов (не менее 5 минут)
• Снять верхнюю крышку корпуса
• Аккуратно вставить плату в слот расширения до щелчка
• Настроить адрес Profibus с помощью DIP-переключателей на плате
• Закрыть корпус и включить питание

Не допускается установка платы в другие модели преобразователей - физически и программно несовместимо.

Безопасность и стандарты

Плата соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 50170 (стандарт Profibus). Сертифицирована для использования в промышленной среде согласно IEC 61131-2. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4.

Преимущества

• Нет необходимости во внешних коммуникационных модулях - всё встроенное
• Минимальная задержка связи благодаря прямому подключению к шине контроллера К740
• Устойчивая работа в условиях электромагнитных помех за счёт экранированной печатной платы
• Простая настройка адреса без ПО - только DIP-переключатели

Ограничения применения

• Не работает с Profibus PA - только DP
• Не поддерживает функции диагностики на уровне прошивки - данные доступны только через PLC
• Требуется наличие Master-устройства (PLC) с поддержкой Profibus DP
• Не применяется в взрывоопасных зонах - степень защиты IP20 не рассчитана на опасные среды
• Не поддерживает горячую замену - перезапуск системы обязателен после замены платы

Примеры использования

• Линия производства: К740 с платой ec-k740-dp управляет скоростью транспортера по команде от PLC S7-1200
• Водонапорная станция: несколько К740 с платами синхронизированы по Profibus для равномерного давления в трубопроводе
• Цех с роботами: плата позволяет получать сигналы о текущей мощности и температуре двигателя в реальном времени

Практические советы

• Перед установкой проверьте, что ваш К740 имеет свободный слот расширения - некоторые ранние версии не поддерживают модули
• При настройке адреса используйте уникальные значения - дубликаты вызывают сбои всей сети
• Экран кабеля Profibus обязательно заземляйте с одной стороны - иначе возникнут помехи
• Для быстрого старта используйте готовые GSD-файлы от ONI (IEK) - они есть на официальном сайте
• Не затягивайте винты слишком сильно - пластиковые контакты в слоте легко повредить
