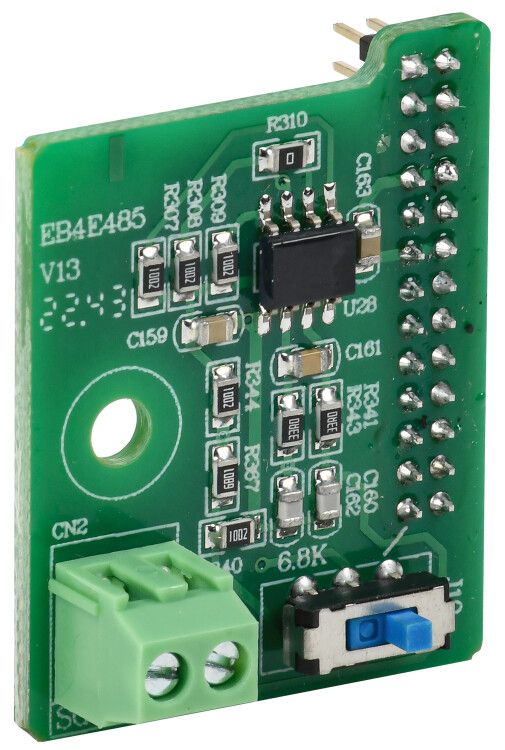

Плата расширения MODBUS-RTU для К740 - EC-K740-485 IEK

Плата расширения MODBUS-RTU для К740 от ONI (IEK) с артикулом ec-k740-485 позволяет подключить частотный преобразователь К740 к промышленной сети Modbus-RTU через интерфейс RS-485, обеспечивая удалённый контроль и управление.

Назначение и область применения

Плата расширения MODBUS-RTU для К740 предназначена исключительно для модернизации частотных преобразователей серии К740, чтобы они могли взаимодействовать с системами автоматизации, использующими протокол Modbus-RTU. Она не работает самостоятельно - устанавливается внутрь корпуса К740 и требует наличия совместимого преобразователя. Применяется на объектах с централизованной системой управления: конвейерах, насосных станциях, вентиляционных установках, станках с ЧПУ.

Технические характеристики

• Интерфейс связи: RS-485 (двухпроводная линия)
• Протокол: Modbus RTU (ASCII не поддерживается)
• Скорость передачи: до 115,2 кбит/с (настраивается через параметры К740)
• Питание: от шины постоянного тока К740 (не требует внешнего питания)
• Габариты: соответствуют внутреннему слоту платы расширения К740
• Работает только с версиями К740, поддерживающими модульное расширение

Совместимость и монтаж

Плата ec-k740-485 совместима только с частотными преобразователями К740, имеющими свободный слот для плат расширения. Установка возможна только при выключенном питании и после снятия крышки корпуса. Подключение к сети RS-485 выполняется через клеммы A+ и B− на плате - важно соблюдать полярность. Максимальная длина линии - 1200 метров при скорости 9600 бит/с; при более высоких скоростях требуется снижение длины. Для надёжной работы рекомендуется использовать экранированный двупарный кабель с заземлением экрана в одной точке.

Безопасность и стандарты

Плата соответствует требованиям безопасности IEC 61800-5-1 для устройств управления приводами. Электромагнитная совместимость соответствует EN 61800-3. Сертифицирована для использования в промышленной среде с уровнем защиты IP20 внутри корпуса К740.

Преимущества

• Не требует внешнего источника питания - получает энергию от самого К740
• Минимальная задержка в обмене данными благодаря прямому подключению к процессору преобразователя
• Поддерживает стандартный Modbus RTU - легко интегрируется с PLC, HMI и SCADA-системами
• Закрытый монтаж внутри корпуса защищает плату от пыли, влаги и механических повреждений

Ограничения применения

• Не поддерживает Modbus TCP - только Modbus RTU по RS-485
• Не работает с К740 старых серий без слота для плат расширения
• Недопустимо использование с другими типами преобразователей - даже аналогичными от других брендов
• Не предназначен для работы вне закрытого корпуса К740
• Не имеет встроенного термозащитного или изоляционного контура - зависит от целостности основного устройства

Примеры использования

• Цепочка из трёх К740 с установленными платами ec-k740-485, управляемые одним контроллером на пищевом производстве
• Объединение К740 с PLC Siemens S7-1200 через RS-485 для регулирования скорости конвейера
• Система мониторинга давления в трубопроводе, где К740 управляет насосом, а данные по температуре и нагрузке отправляются в SCADA через Modbus

Практические советы

• Перед установкой проверьте номер версии прошивки К740 - плата работает только с прошивками от v2.1 и выше
• Настройте адрес Modbus (1–247) через меню параметров К740 - по умолчанию он равен 1
• Избегайте параллельной прокладки кабеля RS-485 с силовыми проводами - это вызывает помехи
• Если сеть длинная и содержит больше 32 устройств, добавьте терминирующий резистор 120 Ом на последнее устройство
• После замены платы всегда перезапускайте К740 - иначе связь может не восстановиться
