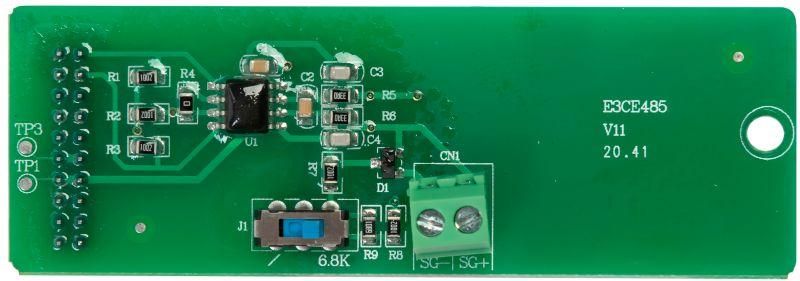

Плата расширения A150 RS 485 Modbus ONI EC-A150-485

Плата расширения входов/выходов RS 485 Modbus от ONI (IEK) с артикулом ec-a150-485 предназначена для организации цифровой связи между преобразователем частоты А150 и внешними устройствами управления через шину RS-485 с протоколом Modbus. Это решение позволяет расширить функциональность системы автоматизации без изменения основной схемы.

Назначение и область применения

Плата расширения ec-a150-485 используется для передачи сигналов между преобразователем частоты А150 и контроллерами, HMI-панелями, PLC или другими устройствами, поддерживающими Modbus RTU по RS-485. Она не создаёт новые точки ввода/вывода, а лишь обеспечивает коммуникацию - позволяет считывать параметры работы преобразователя (частота, ток, температура) и отправлять команды (пуск, останов, изменение частоты).

Подходит для систем автоматизации на предприятиях: конвейеры, насосные станции, вентиляционные установки, оборудование с частотным управлением.

Технические характеристики

• Тип изделия: плата расширения входов/выходов
• Интерфейс связи: RS-485
• Протокол: Modbus RTU
• Совместима с преобразователем частоты А150
• Не имеет собственных дискретных или аналоговых входов/выходов - работает исключительно как коммуникационный модуль
• Регулировка параметров не предусмотрена - все настройки выполняются через программное обеспечение контроллера или преобразователя

Совместимость и монтаж

Плата ec-a150-485 устанавливается внутрь корпуса преобразователя частоты А150. Для подключения требуется доступ к разъёмам платы управления внутри устройства - монтаж допускается только при отключенном питании.

Шина RS-485 должна быть выполнена двухпроводной парой с экранированием, терминаторами на крайних точках сети (120 Ом), и заземленным экраном в одной точке. Максимальная длина линии - до 1200 метров при скорости 9600 бод.

Настройка адреса устройства осуществляется через регистры Modbus - физических переключателей или DIP-переключателей на плате нет.

Безопасность и стандарты

Плата соответствует требованиям безопасности для оборудования низкого напряжения, применяемого в промышленной автоматизации. Сертифицирована в рамках ЕАЭС. Электромагнитная совместимость обеспечивается за счёт защиты от помех в конструкции преобразователя А150, к которому она подключена.

Преимущества

• Устраняет необходимость в дополнительных проводах для передачи сигналов - снижает затраты на кабельную инфраструктуру
• Обеспечивает надёжную связь даже в условиях высоких электромагнитных помех благодаря использованию RS-485
• Минимальная нагрузка на процессор преобразователя - не требует значительных вычислительных ресурсов
• Закрытый форм-фактор - не требует внешнего корпуса, компактно интегрируется в существующую систему

Ограничения применения

• Не является самостоятельным устройством ввода/вывода - не заменяет I/O-модули
• Работает только с преобразователями частоты серии А150 - несовместима с другими брендами или моделями
• Требует наличия контроллера или ПЛК с поддержкой Modbus RTU - нельзя использовать без вторичного управляющего устройства
• Не поддерживает Modbus TCP - только последовательный протокол RS-485
• Не предусматривает диагностику состояния самой платы - сбои связи определяются только по отсутствию ответа от устройства

Примеры использования

• Связь преобразователя А150 с панелью оператора для контроля частоты вращения двигателя на конвейере
• Передача данных о перегреве и токе нагрузки в SCADA-систему цеха
• Автоматическое управление несколькими насосами по алгоритму из одного контроллера через одну шину RS-485

Практические советы

• Перед установкой проверьте версию прошивки преобразователя А150 - некоторые старые версии могут не поддерживать Modbus через эту плату
• Используйте качественный двужильный кабель с медными жилами и экраном - плохой кабель вызывает сбои связи
• Присваивайте каждому устройству на шине уникальный адрес (1–247) - дубликаты приводят к коллизиям
• Не запитывайте RS-485 от того же источника, что и силовые цепи - возможны помехи
• При проблемах со связью проверьте полярность A/B - неверное подключение не повредит плату, но сделает её недоступной
