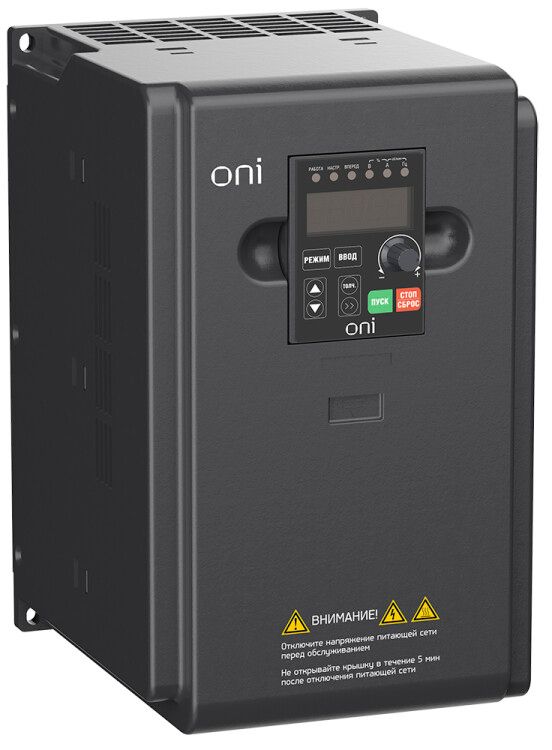

Преобразователь частоты A150 380В 3Ф 3,7кВт 10А со встроенным тормозным модулем ONI - A150-33-75NT IEK

Преобразователь частоты ONI A150-33-75NT - устройство для регулирования скорости трёхфазного двигателя мощностью 7,5 кВт на напряжении 380 В с встроенным тормозным модулем. Подходит для промышленных и коммерческих объектов, где требуется точное управление двигателем и эффективное торможение.

Назначение и область применения

Преобразователь частоты ONI A150-33-75NT предназначен для управления асинхронными электродвигателями в системах, где важна плавная регулировка скорости и энергоэффективность. Особенно актуален для вентиляционных установок, дымососов до 15 кВт, насосов, конвейеров и других механизмов с переменной нагрузкой. Встроенный тормозной модуль позволяет быстро останавливать двигатель без внешних тормозных сопротивлений, снижая затраты на монтаж и обслуживание.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность двигателя: 7,5 кВт
• Выходной ток: 17 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - обеспечивает высокую скорость вращения для специализированных задач
• Частота сети: 50/60 Гц - совместим с европейскими и российскими сетями
• Степень защиты: IP20 - допускает установку только внутри щитов или закрытых помещений
• Интерфейсы: Modbus RTU - возможность интеграции в автоматизированные системы управления
• Управление: ручное (панель), дистанционное (кнопки/переключатели), через сетевой протокол
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI A150-33-75NT рассчитан на подключение к трёхфазному двигателю с напряжением 380–400 В. Для работы необходима трёхфазная сеть 380 В +-10%. Устройство имеет клеммы для подключения питания, двигателя и управляющих сигналов. Кабели следует прокладывать отдельно от слаботочных цепей. Монтаж выполняется на вертикальную поверхность в щите с достаточным воздушным зазором вокруг корпуса. Открытые контакты запрещены из-за степени защиты IP20 - нельзя использовать вне электрошкафа.

Безопасность и стандарты

Преобразователь частоты ONI A150-33-75NT соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренними алгоритмами. Наличие Modbus позволяет контролировать состояние устройства удалённо, повышая безопасность эксплуатации. Не содержит взрывозащищённых элементов - не предназначено для опасных зон.

Преимущества

• Встроенный тормозной модуль исключает потребность во внешнем сопротивлении - экономия места и стоимости
• Поддержка частоты до 600 Гц - позволяет использовать с высокоскоростными шпинделями, вентиляторами и другими специализированными механизмами
• Интеграция с Modbus - легко подключается к SCADA и другим системам автоматизации
• Компактные габариты - удобен для установки в ограниченном пространстве
• Гибкое управление - можно задавать параметры как с лицевой панели, так и через сеть

Ограничения применения

• Не работает от однофазной сети - требует трёхфазного питания 380 В
• Защита IP20 - недопустимо использование в сырых, пыльных или открытых помещениях без дополнительной защиты
• Отсутствие порта RS-485 - невозможно подключить несколько устройств по последовательной шине без внешнего адаптера
• Не предназначен для постоянной работы на пределе мощности более 7,5 кВт - риск перегрева и отказа

Примеры использования

• Вентиляционные системы в офисах, торговых центрах и производственных помещениях
• Дымососы малой мощности (до 15 кВт) в системах противопожарной защиты
• Конвейеры на пищевых и химических производствах
• Циркуляционные насосы в системах отопления и водоснабжения
• Шлифовальные и сверлильные станки с изменяемой скоростью

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная чередование вызывает вращение двигателя в обратную сторону
• Настройте параметры торможения (время и уровень) в зависимости от инерции нагрузки - слишком быстрое торможение может вызвать перенапряжение
• Обеспечьте хорошую вентиляцию вокруг преобразователя частоты ONI A150-33-75NT - температура окружающей среды не должна превышать +40 C
• При использовании Modbus используйте экранированный кабель и соблюдайте полярность выводов A/B
• Не подключайте к этому устройству двигатели выше 7,5 кВт даже при меньшей текущей нагрузке - это нарушит тепловой баланс
